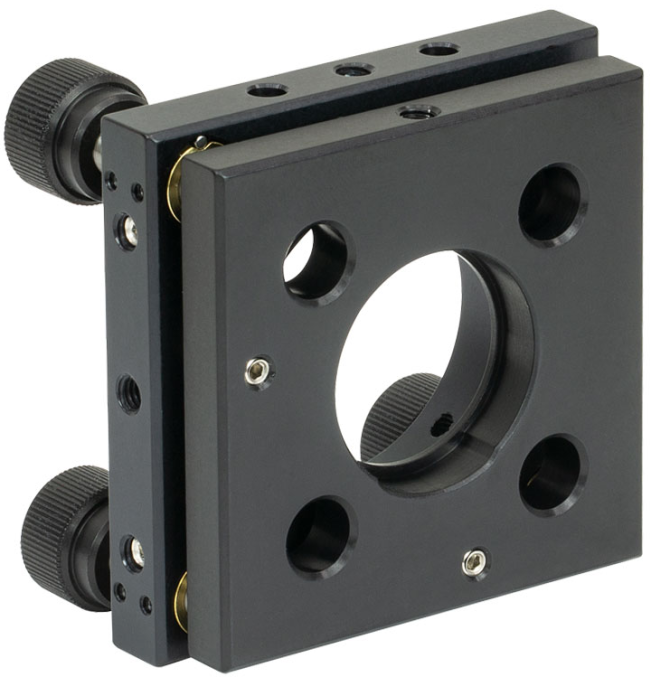

    KC1/M - Кинематический держатель оптики Ø1" для Cage систем 30 мм

    KC1/M - Кинематический держатель оптики Ø1" для Cage систем 30 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Кинематическое крепление KC1 разработано с гладким монтажным отверстием с двумя отверстиями, в которое можно установить оптический элемент Ø1 дюйма толщиной не менее 0,12 дюйма (3 мм); оптика удерживается на месте с помощью расположенного сверху стопорного винта с нейлоновым наконечником. Это кинематическое крепление поставляется с тремя регуляторами 1/4 "-80, которые обеспечивают регулировку на оборот 7 мрад / оборот. Кроме того, каждый регулятор имеет независимые стопорные винты.

    И передняя, ​​и задняя пластины обработаны с четырьмя отверстиями с зазором, предназначенными для прямой совместимости с нашей стандартной системой сепаратора 30 мм. Отверстия для стержней клетки на передней панели имеют достаточно большой размер, чтобы можно было регулировать наклон и наклон на ± 4 ° без столкновения стержней клетки. Как только желаемое положение будет достигнуто, можно использовать стопорные установочные винты на задней пластине для фиксации стержней на месте. В дополнение к совместимости с Cage системой 30 мм, кинематическое крепление KC1 может устанавливаться на стойке через резьбовое отверстие 8-32 (M4).

    Ключевые особенности:

    • Наклон ± 5º, линейное перемещение ± 3 мм вдоль оптической оси
    • Под оптику Ø1 "(25,4 мм)
    • Минимальная толщина оптики: 0,12 дюйма (3 мм)
    • Совместимость с Cage системой 30 мм
    • 8-32 (M4) Отверстие с резьбой для монтажа

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер Cage системы
      30 мм
    • Диаметр оптики
      25 мм
    • Толщина оптики
      3 мм (мин.)
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KC1/M
    Кинематический держатель оптики Ø1", для каркасных систем: 30 мм, метрическая резьба По запросу
