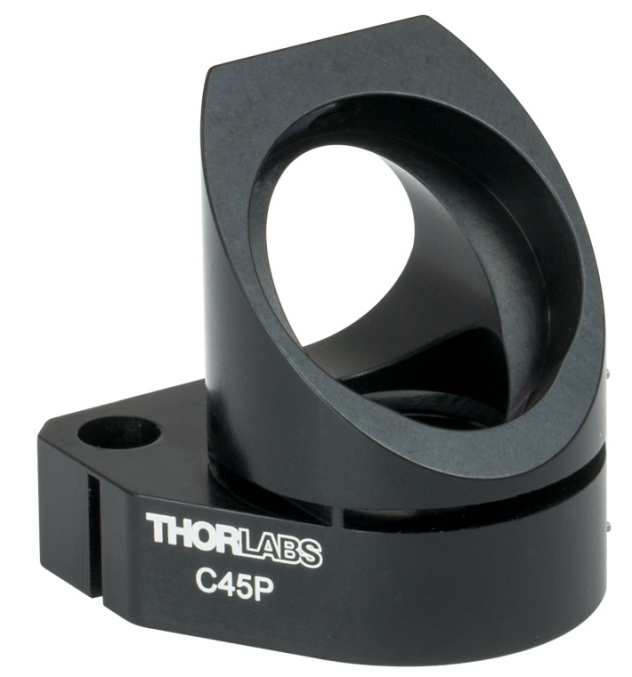

    C45P - Кинематический держатель для крепления оптических элементов Ø1" под углом 45°

    C45P - Кинематический держатель для крепления оптических элементов Ø1" под углом 45°

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

    Угловое крепление Thorlabs C45P обеспечивает фиксацию оптики Ø1" в Cage системе 30 мм под углом 45 ° к оптической оси. Крепление включает механизм изгиба, который обеспечивает регулировку кинематического шага и рыскания ± 1 ° для корректировки небольших угловые смещения в отраженном луче, например, создаваемые клином 30 угловых минут в некоторых пластинчатых светоделителях. Оси тангажа и рыскания приводятся в действие с помощью двух регулировочных винтов, которые показаны на изображении справа. Примечание: кинематические регулировочные винты не должны перегрузка после жестких упоров ± 1 °, что может серьезно повредить механизм изгиба.

    Установочный винт с нейлоновым наконечником используется для фиксации оптики в двойном просверленном отверстии крепления. Минимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,12 дюйма (3,0 мм). Для установки оптики толщиной менее 0,12 дюйма (3,0 мм) необходима оптическая прокладка. Винты для фиксации оптики, кинематической регулировки и блокировки стержня клетки могут быть задействованы с помощью шестигранного ключа 5/64 дюйма (2,0 мм) или отвертки (продается отдельно).

    Ключевые особенности:

    • Установите оптику Ø1 "под углом 45 ° к оптической оси Cage системы.
    • Кинематическая опора с гибкой конструкцией для регулировки наклона и наклона ± 1 °
    • Совместимость с Cage системой 30 мм с двумя сквозными отверстиями Ø6,0 мм
    • Максимальная прозрачная апертура для светоделителя: Ø0,58 дюйма (14,8 мм)
    • Все установочные винты имеют шестигранник 5/64 дюйма (2,0 мм)

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину C45P
    Кинематический держатель для крепления оптических элементов Ø1" (Ø25.0 мм) под углом 45°, для каркасных систем 30 мм По запросу
