- Держатель с возможностью вращения закрепляемых оптических элементов Ø1", крепление под углом 45°, для каркасных систем 30 мм

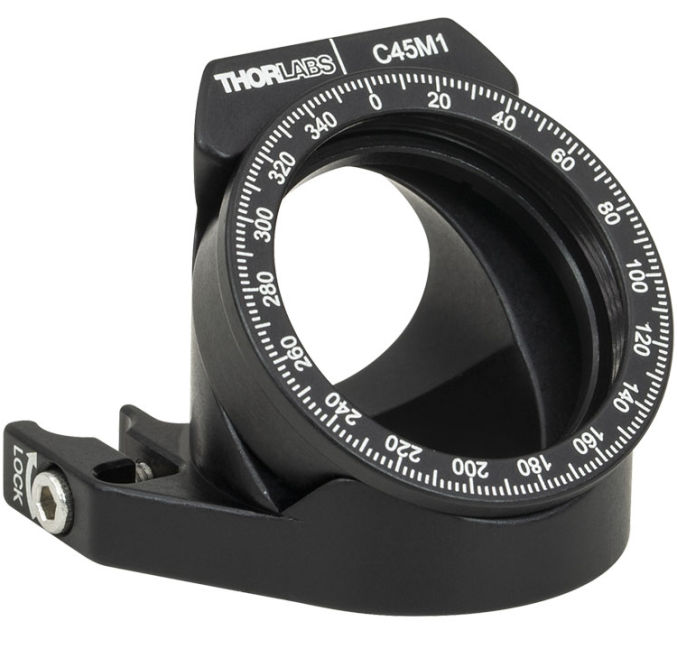

Угловое вращающееся крепление Thorlabs C45M1 позволяет закрепить оптический элемент диаметром 1 дюйм в Cage системе 30 мм под углом 45 ° к оптической оси. Вращающаяся оправа обеспечивает вращение на 360 ° для корректировки угловых смещений в передаваемом луче, например, создаваемые клином 30 угловых минут в некоторых светоделителях.
Входящее в комплект стопорное кольцо SM1RR используется для фиксации оптики в резьбовом отверстии крепления. Максимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,20 дюйма (5,0 мм). Замки изгиба позволяют вставить крепление в существующую систему каркасов и зафиксировать их на месте. Обратите внимание, что перед установкой оптической ячейки необходимо удалить оптическую ячейку. монтировать в систему клетки. Оптическую ячейку можно закрепить в оправе после того, как она была зафиксирована на стержнях клетки. Все винты для фиксации оптической ячейки и стержни клетки могут быть задействованы с помощью 5/64 дюйма (2,0 мм ) шестигранный ключ или отвертка (продается отдельно).
Большинство светоделителей Thorlabs имеют клин 30 угловых минут, чтобы минимизировать побочные эффекты. Этот клин заставляет проходящий свет выходить из светоделителя по пути, не параллельному оси системы каркаса, как показано на диаграмме справа. Вращающаяся оправа в C45M1 позволяет контролировать угол, создаваемый клином, и изменять его направление. Чтобы компенсировать угол, вносимый клиновидной оптикой, мы рекомендуем использовать C45M1 с компенсационной пластиной светоделителя в сочетании с C45P, проданным выше. C45M1 следует разместить сразу после C45P, как показано на изображении выше. C45M1 можно вращать, чтобы направить луч параллельно оси клетки. Затем можно использовать пластину сегмента трансформирующей клетки CPX1 (/ M) для повторного центрирования системы клетки вокруг луча, который будет испытывать боковое смещение, вызванное толщиной оптики.
Ключевые особенности:
- Позволяет вращать оптику Ø1 "на 45 ° в Cage системе
- Вложенное оптическое крепление позволяет быстро менять оптику
- Крепление оптики толщиной до 0,20 дюйма (5 мм)
- Фиксатор изгиба надежно зажимает стержни клетки
- Максимальная прозрачная апертура для светоделения: Ø0,44 дюйма (11,2 мм)
- Все установочные винты имеют шестигранник 5/64 дюйма (2,0 мм)
