H-811.I2
Уточните наличие
В корзину
Характеристики
Степени свободы
—
6
Перемещение X
—
±17 мм
Перемещение Y
—
±16 мм
Перемещение Z
—
±6,5 мм
Поворот θX
—
±10°
Поворот θY
—
±10°
Поворот θZ
—
±21°
Макс. скорость X/Y/Z
—
20 мм/с
Рекомендуемая скорость X/Y/Z
—
10 мм/с
Макс. угловая скорость
—
500 мрад/с
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

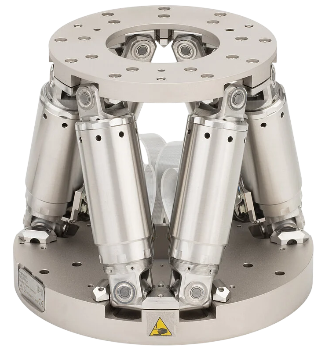

PI H-811.I2 – компактный высокоточный гексапод с параллельной кинематикой для позиционирования и юстировки по 6 степеням свободы: X, Y, Z, θX, θY, θZ. Система рассчитана на нагрузку до 5 кг, обеспечивает линейную скорость до 20 мм/с и однонаправленную повторяемость до ±0,06 мкм. Благодаря бесщеточным DC-двигателям и жесткой механической конструкции гексапод сочетает высокую динамику с точностью позиционирования. Основные области применения – фотоника, активная юстировка оптических компонентов, прецизионная сборка и автоматизированные измерительные процессы.
Ключевые особенности:
- 6 степеней свободы: X, Y, Z, θX, θY, θZ.
- Диапазон линейного перемещения – до ±17 мм, углового – до ±21°.
- Максимальная нагрузка – 5 кг при горизонтальном расположении основания.
- Максимальная линейная скорость – 20 мм/с, рекомендуемая –10 мм/с.
- Однонаправленная повторяемость – до ±0,06 мкм по Z.
- Минимальное инкрементальное перемещение – до 0,08 мкм по Z.
- Бесщеточные DC-двигатели (BLDC).
- Жесткая параллельно-кинематическая конструкция для динамической прецизионной юстировки.
- Версия H-811.I2HS с механическими ограничителями хода.
- Доступно вакуумное исполнение.
- Программное моделирование рабочего диапазона, нагрузок, сил и моментов с помощью PIVirtualMove.
Документы
|
Степени свободы
|
6 |
|
Перемещение X
|
±17 мм |
|
Перемещение Y
|
±16 мм |
|
Перемещение Z
|
±6,5 мм |
|
Поворот θX
|
±10° |
|
Поворот θY
|
±10° |
|
Поворот θZ
|
±21° |
|
Макс. скорость X/Y/Z
|
20 мм/с |
|
Рекомендуемая скорость X/Y/Z
|
10 мм/с |
|
Макс. угловая скорость
|
500 мрад/с |
|
Рекомендуемая угловая скорость
|
250 мрад/с |
|
Мин. инкремент X / Y
|
0,2 мкм |
|
Мин. инкремент Z
|
0,08 мкм |
|
Мин. инкремент θX / θY
|
2,5 мкрад |
|
Мин. инкремент θZ
|
5 мкрад |
|
Повторяемость X / Y
|
±0,15 мкм |
|
Повторяемость Z
|
±0,06 мкм |
|
Повторяемость θX / θY
|
±2 мкрад |
|
Повторяемость θZ
|
±3 мкрад |
|
Люфт X / Y
|
0,2 мкм |
|
Люфт Z
|
0,06 мкм |
|
Тип привода
|
Brushless DC |
|
Жесткость X
|
0,7 Н/мкм |
|
Жесткость Y
|
0,7 Н/мкм |
|
Жесткость Z
|
8 Н/мкм |
|
Макс. нагрузка, основание горизонтально
|
5 кг |
|
Макс. нагрузка, произвольная ориентация
|
2,5 кг |
|
Макс. удерживающая сила, горизонтально
|
15 Н |
|
Макс. удерживающая сила, произвольная ориентация
|
2,5 Н |
|
Масса
|
2,2 кг |
|
Материалы
|
нержавеющая сталь, алюминий |
|
Рабочая температура
|
0…50 °C |
|
Разъем передачи данных
|
HD D-sub 78 |
|
Разъем питания
|
M12, 4-контактный |
|
Длина встроенных кабелей
|
0,5 м |
|
Рекомендуемый контроллер
|
C-887.5x |
- активная юстировка оптических и фотонных компонентов;
- высокоточное позиционирование по 6 степеням свободы;
- прецизионная сборка компонентов;
- автоматизация производственных и измерительных процессов;
- задачи с большим количеством рабочих циклов;
- процессы склеивания и сборки, где требуется сохранять точность при воздействии внешних возмущений.
