Сварочный аппарат для толстых оптических волокон S-37 от компании Shanghai Shinho Fiber Communication
1. Общее описание сварочного аппарата
Производитель Shanghai Shinho Fiber Communication (SHINHO) разделил линейку сварочных аппаратов для работы с толстыми (LDF) волокнами и волокнами с сохранением поляризации. Таким образом, существуют две основные версии сварочных аппаратов SHINHO: S-xx для сварки толстых волокон и S-12PM-xx для сварки волокон с сохранением поляризации.
Сварочный аппарат модели S-37 используется для сварки LDF волокон с диаметром по кварцу от 125 до 500 мкм (рис. 1). Общая спецификация сварочного аппарата представлена в Таблице 1.
Таблица 1. Спецификация сварочного аппарата S-37
Параметр | Значение |
Метод выравнивания | По сердцевине |
Диаметр по кварцу | 125-500 мкм |
Диаметр защитного покрытия | 250-800 мкм |
Количество программ сварки | 40 групп |
Режим работы | Ручной/автоматический |
Применимое волокно | SM (ITU-T G652), MM (ITU-T G651), DS (ITU-TG653), NZ-DS, EDF, DCF, LDF |
Типичные потери на сварке | ITU-T G652:0.03dB; ITU-T G651: 0.02dB; ITU-T G653:0.05dB |
Автонагрев КДЗС | Доступно |
Типичное время сварки | 30 секунд для волокон с диаметром по кварцу 400 мкм |
Типичное время нагрева | ~ 35 секунд |
Увеличение волокна | 100~200 регулируемое |
Дисплей | Двойная высокочувствительная камера, 5-дюймовый ЖК-монитор 800*480 |
Хранение данных | 4000 групповых записей данных и 100 групповых изображений |
Длина зачистки | 13-15 мм (ном. 13 мм) |
Испытание на растяжение | 30 Н (используйте высокопрочные сварочные принадлежности и покрытие для зажима) |
Интерфейс | GUI |
Источник питания | AC100-240V(50/60HZ), выход DC11-13.5V |
Срок службы электродов | 3000 разрядов (125 мкм), > 1000 разрядов (> 125 мкм) |
Разъемы | Micro-USB 2.0 port |
Расстояние между электродами | 1,0 мм для 125 мкм, 3,0 мм для 250-500 мкм |
Габариты, вес |
300*210*160 мм, 5,5 кг (включая аккумулятор) |
Сварочный аппарат работает от сети, и в данном случае не предусмотрена работа от аккумулятора.

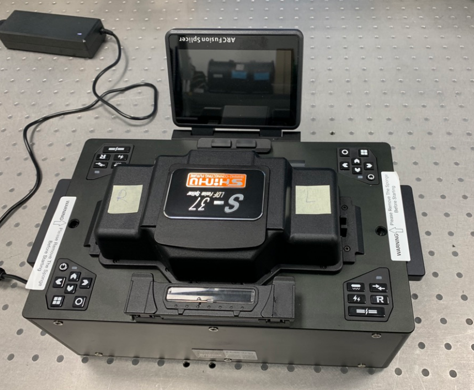

Рисунок 1 – Сварочный аппарат SHINHO S-37
В устройство встроены готовые режимы для сварки волокон диаметром по кварцу: 125, 220, 250, 360, 400 мкм. Также доступны режимы для сварки разных волокон, например, 360/400 мкм, 250/400 мкм, 125/400 мкм, 125/250 мкм. Также есть возможность создавать свои режимы и корректировать все параметры:
- Prefuse Time – мощность предварительного сплавления дуговым разрядом;
- Prefuse Arc – мощность предварительного сплавления дуговым разрядом;
- Fusion Time – время сварки;
- Arc Data – мощность сварки;
- Overlap – параметр продвижения торцов волокон во время сварки;
- Fiber Gap – зазор между волокнами;
- Endface – разрешенный угол скола волокна, детектируемый сварочным аппаратом, максимальное значение 3,9 ° или можно отключить эту функцию;
- Motor Speed – скорость моторов;
- Gap Position – сдвиг волокон, центрирование относительно центра экрана сварочного аппарата;
- Clear Data – параметр очистки волокна;
- Clear Time – время очистки волокна;
- State – кнопка выбора режима;
- Para Type name – переименование режима;
- Copy – копирование режима.
Сварка волокон осуществляется под действием электрической дуги, которая вызывает плазменный разряд и сваривает волокна. Важной составляющие для полного выравнивания торцов волокна является укладка образцов в держатели (рис. 2).

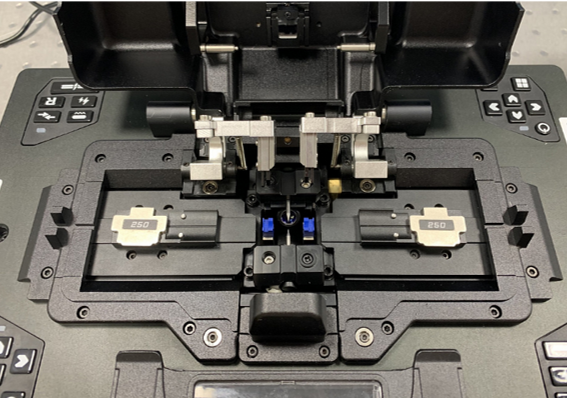

Рисунок 2 – Правильная укладка волокна в держателях
При подобной укладке не возникает резких перегибов и искривлений волокна (рис. 3).

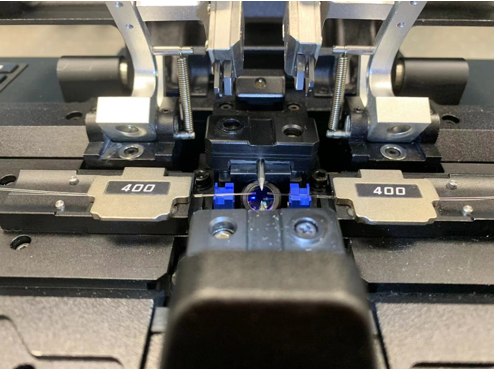

Рисунок 3 – Искривления волокна при неправильной укладке держателей

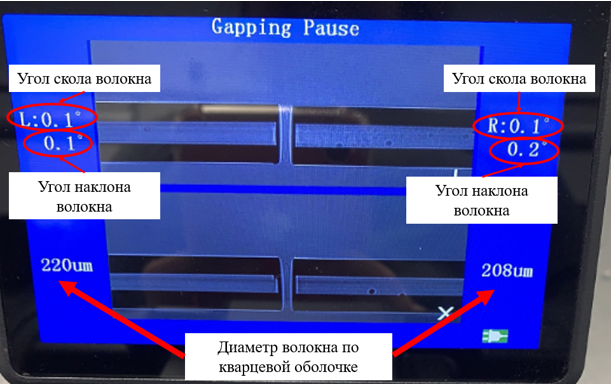

На экране дисплея отображается угол скола, угол наклона волокна и диаметр по кварцевой оболочке (рис. 4).
Рисунок 4 – Экран дисплея сварочного аппарата
Согласно спецификации к сварочному аппарату выравнивание волокон происходит по сердцевинам, после чего происходит сварка волокон.
Сварочный аппарат оснащен еще одной удобной функцией: сохранение изображения (до 100 шт). После сварки достаточно нажать кнопку «Enter» (рис. 5) и аппарат делает скриншот, после чего изображения сварки можно найти в меню «Maintenance» (рис. 6).
Рисунок 5 – Кнопка Enter

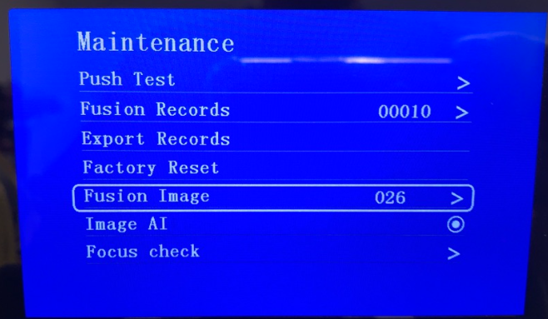

Рисунок 6 – Меню «Maintenance»
Главная особенность в том, что сохранить изображения на флеш-карту невозможно, так как формат изображения очень низкого качества и при экспорте картинки открываются достаточно маленькими и некачественными. Эти изображения служат как дополнительная информация по сварке и не более.
2. Комплектность оборудования
В стандартный комплект к сварочному аппарату входит (рис. 7):
- Сварочный аппарат для сварки толстых волокон;
- Пара держателей 125 мкм;
- Пара держателей 250 мкм;
- Пара держателей 400 мкм;
- Питание 12 В с сетевым кабелем;
- Пара электродов для замены на 125 мкм;
- Две пары электродов на 250/400 мкм: одна пара установлена, вторая для замены;
- Флеш-карта с руководством пользователя;

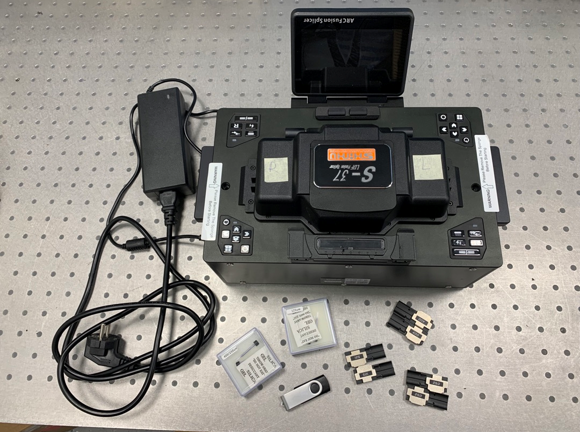

Рисунок 7 – Комплектация сварочного аппарата S-37
Сварочный аппарат совместим со скалывателем LCDS-100, а также к заказу доступны комплекты из сварочного аппарата и скалывателя.
3. Примеры сварки волокон

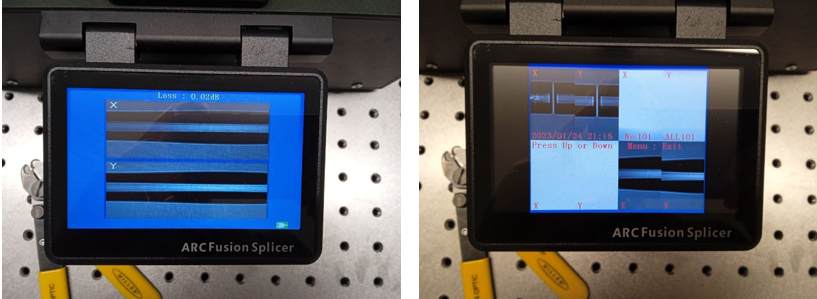

a. Сварка волокон 125/125 мкм
Потери на сварке, согласно сварочному аппарату, соответствуют 0,02 дБ.

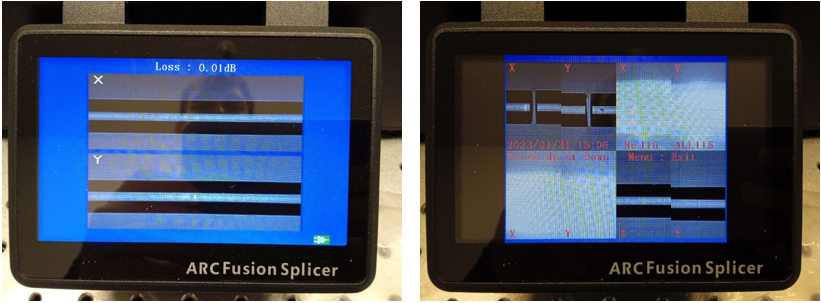

b. Сварка волокон 200/220 мкм
Потери на сварке, согласно сварочному аппарату, соответствуют 0,01 дБ.

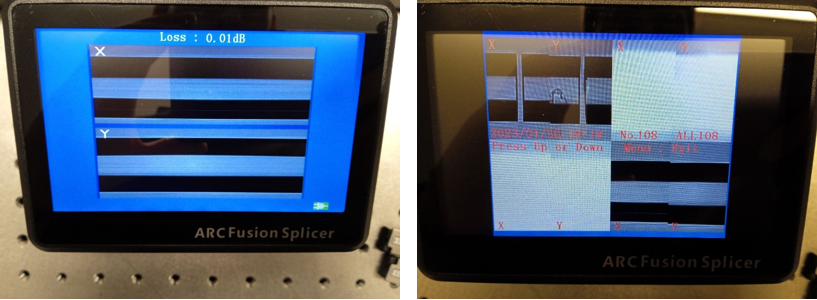

c. Сварка волокон 400/440 мкм
Потери на сварке, согласно сварочному аппарату, соответствуют 0,01 дБ.

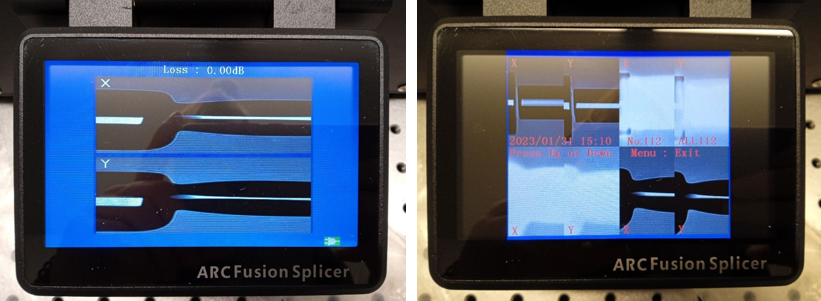

d. Сварка волокон 220/440 мкм
Потери на сварке, согласно сварочному аппарату, соответствуют 0,00 дБ.
При сварке волокон с разными диаметрами можно сделать плавный переход кварца, или, уменьшив мощность дуги, сделать ступенчатый переход.
Сварочный аппарат находится в лаборатории «ЛЛС», при наличии вопросов и желании протестировать вы всегда можете обратиться к специалистам компании.
Данное оборудование протестировано инженерами АО «ЛЛС» и при наличии дополнительных вопросов просим обратиться к специалистам компании.
