Измеритель профиля показателя преломления волокна в секции: пусконаладка и обучение
|
Команда АО «ЛЛС» совместно с производителем успешно ввела в эксплуатацию уникальный прибор для анализа профиля показателя преломления готового оптического волокна и провела обучение специалистов. |
Задача
Компании, занимающиеся производством оптоволокна и работающие с ним, нуждаются в точном контроле параметров готовой продукции. До последнего времени на рынке отсутствовали доступные решения для измерения показателя преломления непосредственно готового волокна (не преформы), что не позволяло получать достоверные данные о финальных характеристиках изделий.
Решение
Компания «ЛЛС» организовала поставку, пусконаладку и обучение специалистов ООО «Лассард» работе с прибором RIP-100 – измерителем профиля показателя преломления оптического волокна (торговая марка Emissence). Прибор является полноценным аналогом решений, представленных известными западными брендами.

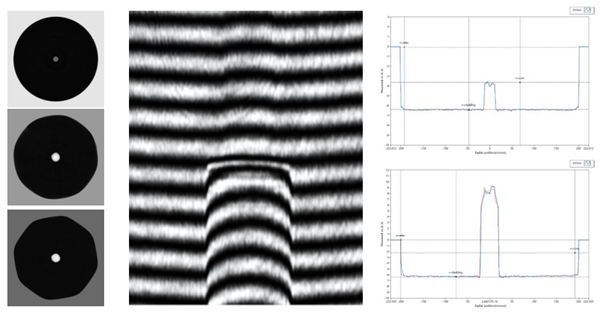

Ключевое отличие аппарата в том, что он измеряет показатель преломления не преформы, а уже готового волокна, что дает точные данные о конечном продукте. Дополнительно прибор выполняет расчетное измерение геометрии волокна и числовой апертуры, объединяя два важнейших типа контроля в одной системе.
Измеритель профиля показателя преломления волокна в секции
Характеристики и особенности прибора
Основные характеристики
- Точность измерения n: ±0.0001
- Пространственное разрешение: 500 нм
- Длина волны измерения: 632 нм (кастомизация)
- Диаметр волокна: 60–800 мкм
- Время измерения: ≤3 мин (360°)
Точность измерений
- Погрешность соосности: ±200 нм
- Некруглость оболочки: ≤0.5%
- Некруглость сердцевины: ≤3%
- Метод: полностью автоматический, неразрушающий
- Температурный мониторинг: компенсация в реальном времени

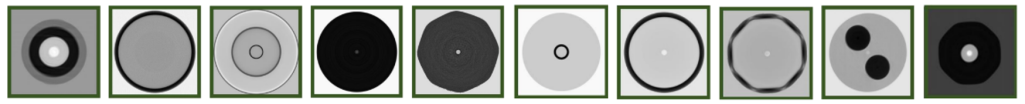

Типы волокон
- Материалы: кварц, пластик, прозрачные материалы
- Типы: одно/многомодовые, с большой площадью поля, редкоземельно-легированные
- Специальные: с двойной оболочкой, микроструктурированные, с сохранением поляризации (PM)
- и другие типы волокон
Доступность такой технологии для России имеет стратегическое значение. Ранее аналогичные решения предлагались лишь двумя западными брендами. Теперь отечественные производители получают универсальный инструмент (для волокон от 60 до 800 мкм по кварцу), важный для развития отрасли в условиях импортозамещения.

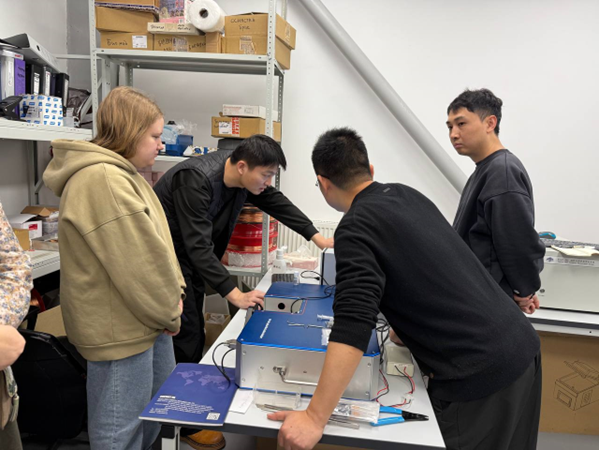

Процесс пусконаладки

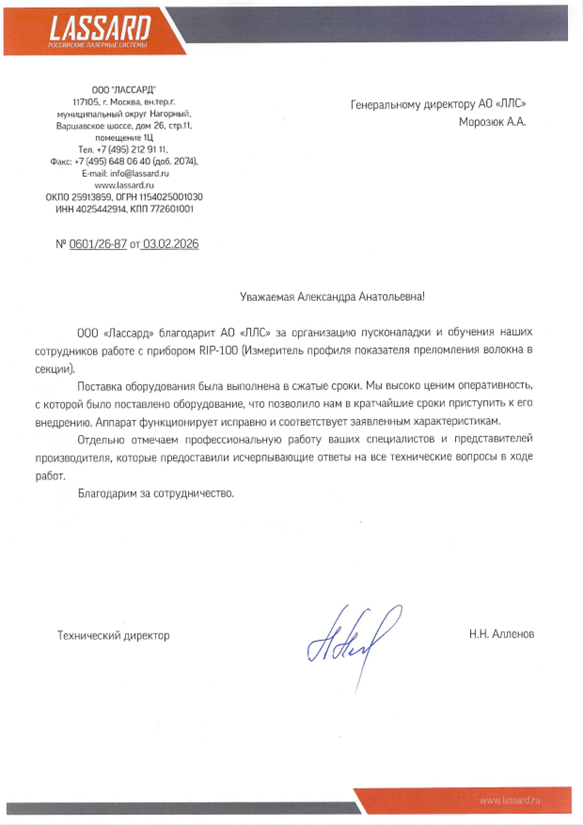

Благодарственное письмо от ООО «Лассард»
Emissence – официальная торговая марка АО «ЛЛС», под которой компания представляет на рынке системы фотоники, контрольно-измерительное и лазерное оборудование.
|
