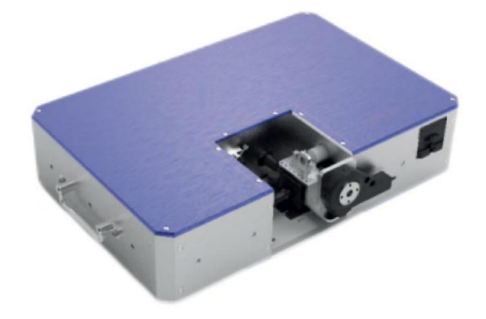

RIP-100
Характеристики
Точность измерения показателя преломления
—
±0.0001
Пространственное разрешение
—
500 нм
Длина волны измерения
—
632 нм (возможна кастомизация)
Диаметр анализируемого волокна
—
60 мкм - 800 мкм
Материал волокна
—
Кварц, пластик и другие прозрачные материалы
Типы анализируемых волокон
—
Одно/многомодовые, с большой площадью модового поля, редкоземельно-легированные, с двойной оболочкой, микроструктурированные, с сохранением поляризации и др.
Погрешность измерения соосности
—
±200 нм
Погрешность измерения некруглости оболочки
—
≤0.5%
Погрешность измерения некруглости сердцевины
—
≤3%
Время измерения
—
≤3 мин (при сканировании на 360°)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
RIP-100 предназначен для анализа распределения показателя преломления различных типов оптических волокон. Прибор обеспечивает получение трехмерного распределения профиля показателя преломления вдоль оси волокна, что способствует проведению расчетов числовой апертуры (NA). Помимо этого, RIP-100 позволяет измерять геометрические параметры волокна, а также область усиления в редкоземельно-легированных волокнах.

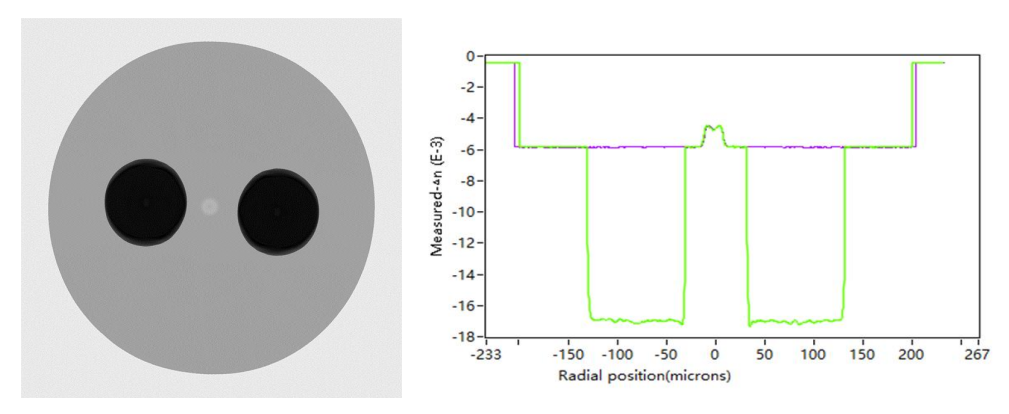

2D-реконструкция сечения моды
Ключевые особенности
- Высокая точность измерения показателя преломления: ±0.0001
- Пространственное разрешение: 500 нм
- Измерение геометрических параметров: соосность, некруглость оболочки и сердцевины
- Полностью автоматизированный и неразрушающий метод измерения
- Функция онлайн-мониторинга и компенсации температуры иммерсионной жидкости

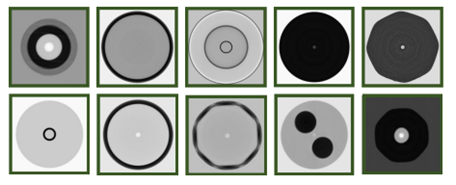

- Возможность анализа различных типов волокон, включая микроструктурированные, активные и с сохранением поляризации
Emissence – официальная торговая марка АО «ЛЛС», под которой компания представляет на рынке системы фотоники, контрольно-измерительное и лазерное оборудование.
Документы
|
Точность измерения показателя преломления
|
±0.0001 |
|
Пространственное разрешение
|
500 нм |
|
Длина волны измерения
|
632 нм (возможна кастомизация) |
|
Диаметр анализируемого волокна
|
60 мкм - 800 мкм |
|
Материал волокна
|
Кварц, пластик и другие прозрачные материалы |
|
Типы анализируемых волокон
|
Одно/многомодовые, с большой площадью модового поля, редкоземельно-легированные, с двойной оболочкой, микроструктурированные, с сохранением поляризации и др. |
|
Погрешность измерения соосности
|
±200 нм |
|
Погрешность измерения некруглости оболочки
|
≤0.5% |
|
Погрешность измерения некруглости сердцевины
|
≤3% |
|
Время измерения
|
≤3 мин (при сканировании на 360°) |
|
Метод измерения
|
Полностью автоматический, неразрушающий |
|
Функция температурного мониторинга
|
Мониторинг температуры иммерсионной жидкости в реальном времени с автоматической компенсацией значения показателя преломления |
- Анализ микроструктурированных оптических волокон
- Исследование волоконных объединителей пучка
- Контроль высокомощных активных оптических волокон
- Изучение процессов подготовки волокна, изготовления и сварки волокон
