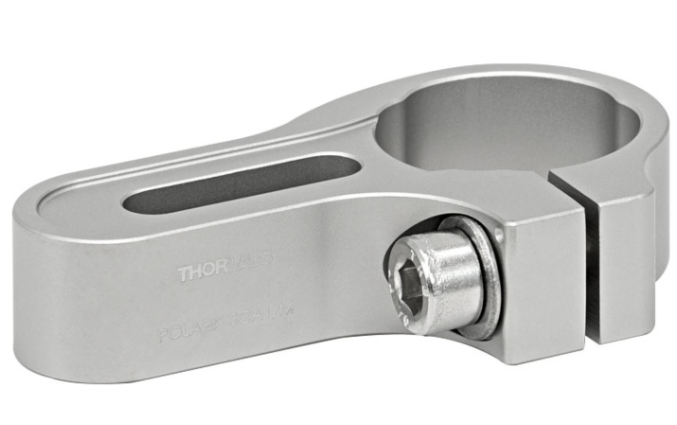

    Зажим Polaris

    Зажим Polaris

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание
    • Документация

    Зажимы Polaris® - идеальное решение для стабильной установки стержней Ø1 "или Ø25 мм для креплений Polaris или монолитных креплений Polaris Ø1". Каждый зажим, изготовленный из термообработанной прутковой заготовки из нержавеющей стали со снятым напряжением, обеспечивает чрезвычайно высокие удерживающие силы при минимальном затягивании крепежных винтов.

    Плоские верхняя и нижняя поверхности каждого зажима позволяют использовать его любой стороной в контакте с оптическим столом или другой монтажной поверхностью. Эта функция позволяет устанавливать зажим в левую или правую ориентацию, а оптические компоненты размещать в непосредственном контакте друг с другом, минимизируя площадь основания. На каждой стороне зажим имеет рельефный вырез вокруг паза, который защищает плоскую поверхность ± 0,001 дюйма (± 0,02 мм) от любых повреждений винтом и шайбой, обеспечивая более стабильную установку.

    Зажимы предлагаются с длиной паза 0,75 дюйма (19,1 мм) или 1,30 дюйма (33,0 мм), что обеспечивает гибкость при использовании в таких приложениях, как узкие настройки лазерного резонатора. Четыре зажима предназначены для крепления стержней Ø1 ".

    Зажим приводится в действие с помощью расположенного сбоку винта с головкой 1/4 "-20 (M6 x 1,0) и позволяет поворачивать стержень на 360 ° вокруг центра. Монтажный паз закреплен отдельными винтами, положение вилки и вращение стойки можно регулировать независимо. Хотя наилучшие характеристики достигаются при полном зацеплении стойки, монтажное отверстие толщиной 0,60 дюйма (15,2 мм) поддерживает до 0,25 дюйма регулировки высоты стойки.

    Ключевые особенности:

    • Трехточечное контактное отверстие с зажимным механизмом
    • Версии для стержней Ø1 "или Ø25 мм для крепления Polaris и монолитного крепления Polaris Ø1"
    • Глубина отверстия 0,60 дюйма позволяет регулировать высоту до 0,25 дюйма
    • Позволяет поворачивать столбы на 360 °
    • Прорезь 0,75 дюйма (19,1 мм) или 1,30 дюйма (33,0 мм) для винта с головкой под ключ 1/4 дюйма -20 (M6)
    • Термообработанная нержавеющая сталь без механических напряжений обеспечивает большое зажимное усилие
    • Дизайн поддерживает левостороннюю и правостороннюю ориентацию
    • Высокая стабильность, идеальная для использования с кинематическими креплениями для зеркал Polaris
    • Вакуум, совместимый с давлением 10-9 торр при 25 ° C
    • ± 0,001 дюйма (± 0,02 мм) Плоскостность поверхности

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-SCA25/M
    Зажим Polaris для крепления стержней Ø25 мм, сталь, раззенкованный слот: 19.1 мм, без ступеньки, зажимной винт: M6 По запросу
    В корзину POLARIS-SCA1/M
    Зажим Polaris для крепления стержней Ø1", сталь, раззенкованный слот: 19.1 мм, без ступеньки, зажимной винт: M6 По запросу
    В корзину POLARIS-CA25/M
    Зажим для крепления стержней Ø25 мм, Polaris, сталь, зажимной винт: M6 x 1.0 По запросу
    В корзину POLARIS-CA1/M
    Зажим для крепления стержней Ø1", Polaris, сталь, зажимной винт: M6 По запросу
