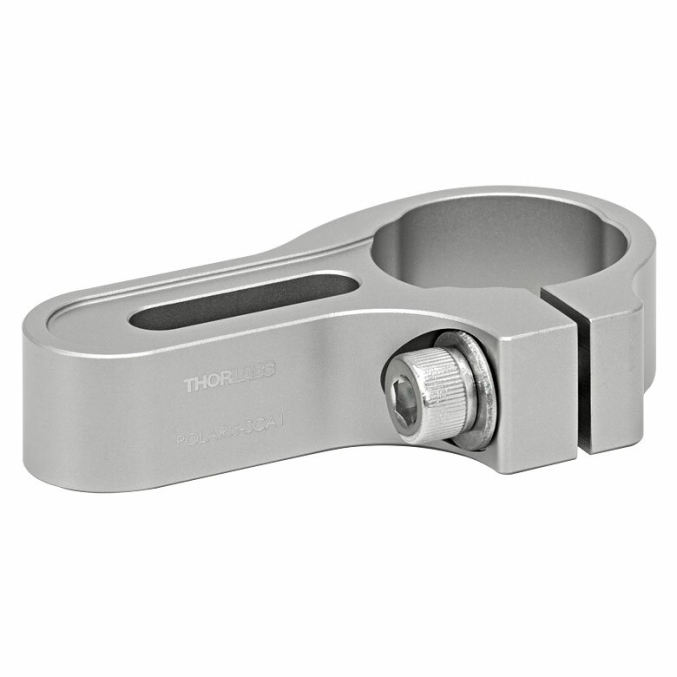

Зажим Polaris для крепления стержней Ø25.4 мм

Зажим Polaris для крепления стержней Ø25.4 мм
Характеристики
Диаметр стержней Ø1" (25.4 мм)
Зажимной винт M6 x 1.0
Длина слота 0.75" (19.1 мм), 1.30" (33.0 мм)
Размер 84.5 мм x 40.6 мм
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Зажим Polaris® - идеальное решение для стабильной установки монолитных креплений Polaris Ø1 " или стержней Ø1" Polaris. Каждый зажим, изготовленный из термообработанной прутковой заготовки из нержавеющей стали со снятыми напряжениями, обеспечивает чрезвычайно высокие удерживающие силы при минимальном затягивании крепежных винтов.

Плоские верхняя и нижняя поверхности каждого зажимного рычага без перемычек позволяют использовать его любой стороной, контактирующей с оптическим столом или другой монтажной поверхностью. Эта функция позволяет устанавливать зажим в левую или правую ориентацию, а оптические компоненты размещать в непосредственном контакте друг с другом, минимизируя площадь основания. На каждой стороне рычага имеется рельефный вырез вокруг прорези, который защищает плоскую поверхность ± 0,001 дюйма (± 0,02 мм) от любых повреждений винтом и шайбой, обеспечивая более стабильную установку.

Два варианта длины прорези, 0,75 дюйма (19,1 мм) или 1,30 дюйма (33,0 мм), обеспечивают гибкость для таких приложений, как узкие настройки лазерного резонатора. Доступные здесь зажимные рычаги предназначены только для удержания стержней Ø1 ". Они несовместимы со стержнями диаметром 25 мм; диаметр отверстия слишком велик, и они не будут касаться стойки при зажиме.

Ключевые особенности:

  • Отверстие с 3-точечным контактом и зажимным механизмом
  • Для монолитного крепления Polaris Ø1" и стержней Ø1"
  • Глубина отверстия 0,60 дюйма позволяет регулировать высоту до 0,25 дюйма
  • Позволяет поворачивать стержни на 360 °
  • Прорезь 0,75 дюйма (19,1 мм) или 1,30 дюйма (33,0 мм) для винта с головкой под ключ 1/4 дюйма -20 (M6)
  • Термообработанная нержавеющая сталь без механических напряжений обеспечивает большое зажимное усилие
  • Дизайн поддерживает левую и правую ориентацию
  • Высокая стабильность, идеальная для использования с нашими креплениями для зеркал Polaris
  • Вакуум, совместимый с давлением 10-9 торр при 25 ° C с надлежащим отжигом
  • Плоскостность ± 0,001 дюйма (± 0,02 мм)

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
