Официальный дистрибьютор Castech в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Castech, полную техническую поддержку, а также поставку образцов.
Производители: Castech, Altechna

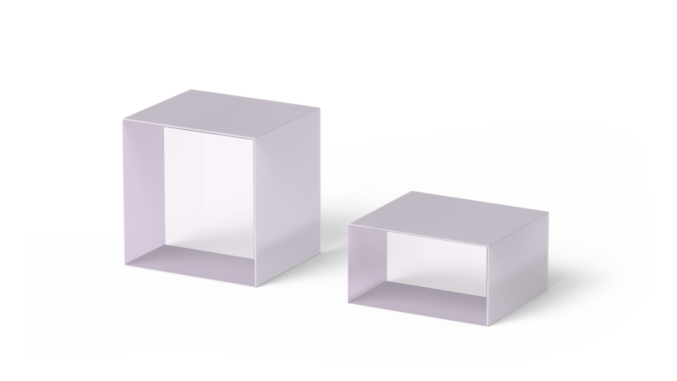

Кристаллы калий-гадолиниевого вольфрамата, легированные иттербием - (Yb:KGd (WO4)2 или Yb:KGW) - превосходный материал для усиления лазерного излучения, который имеет важные преимущества по сравнению с широко используемыми легированными Nd3+ материалами. Его широкая спектральная полоса излучения 1023-1060 нм позволяет генерировать короткие (пс или фс) лазерные импульсы. Широкий спектр поглощения при длине волны 980 нм и высокое поглощение излучения накачки позволяют эффективно использовать накачку диодным лазером. По сравнению с YAG, используемым в качестве основного кристалла для легирования Yb3+, KGW имеет преимущество большего сечения поглощения, что снижает минимальную интенсивность накачки, необходимую для достижения прозрачности в квазидвухуровневой системе иттербия.
Характеристики генерационных переходов
| Кристаллы | Длина волны генерации, нм |
Ширина линии генерации |
Сечение генерационного перехода, 10-19 см2 |
Время жизни верхнего лазерного уровня, мкс | Интенсивность насыщения Is, кВт/см2 | |
| Yb:KGW (E||a) | 2F5/2 – 2F7/2 | 1023 - 1060 | 20 нм | 0.26 | 300 | 24.50 |
| 5 % Yb:KGW (E||a) | 1023 | 20 нм | 0.28 | 600 | 11.57 |
Параметры кристалла Yb:KGW фирмы Castech
| Ориентация | [010] |
| Концентрация примеси (ат.%) | 5% |
| Максимальная длина | 50 мм |
| Допуск длины | +1,0/-0,0 мм |
| Допуск диаметра | +/-0,1 мм |
| Параллельность | < 30″ |
| Перпендикулярность | < 15′ |
| Качество поверхности | 20/10 |
| Покрытие | Просветляющее |
Параметры кристалла Yb:KGW фирмы Altechna
| Атомарная концентрация Yb | 0.5 – 5 % |
| Качество поверхности | 10-5 S-D |
| Диаметр апертуры | 1x1 – 15x15 мм |
| Плоскостность поверхности | <λ/10 @ 632.8 нм |
Компания является официальным дистрибьютором компании Castech на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую продукции и полную техническую поддержку.
|
Химическая формула
|
Yb:KGd(WO4)2 |
|
Атомарная концентрация Yb
|
0.5 – 5.0 % |
|
Кристаллическая структура
|
моноклинная сингония |
|
Стандартная ориентация кристалла
|
b-cut: ось Nm параллельна граням ввода / вывода |
|
Плотность
|
7.25 г/см3 |
|
Твёрдость по Моосу
|
4 - 5 |
|
Теплопроводность
|
∥a – 2.6 Вт/(м×K); ∥b – 3.8 Вт/(м×K); ∥c – 3.4 Вт/(м×K) |
|
Коэффициенты линейного расширения
|
∥a–4×10-6 К-1, ∥b– 3.6×10-6 К-1, ∥c–8.5×10-6 К-1 |
|
Теплоемкость
|
- |
|
Температура плавления
|
1075 °С |
|
Диапазон прозрачности
|
0.35 – 5.5 мкм |
|
Показатель преломления
|
ng = 2.037, np = 1.986, nm = 2.033 @ 1060 нм |
|
dn/dT
|
dnp/dT = -15.7×10-6 К-1, dnm/dT = -11.8×10-6 К-1, dng/dT = -17.3×10-6 К-1 |
|
Линейный коэффициент поглощения
|
- |
|
Схема лазерных уровней
|
квазитрехуровневая |
|
Длина волны накачки
|
981.2 нм (3.7 нм) |
|
Сечение поглощения
|
1.2 ×10-19 см2 |
|
Коэффициент поглощения
|
26 см-1 @ 981 нм |
