D317-11
Характеристики
Модель
—
D317-11
Подходящий тип ФЭУ
—
Боковой (side-on) ФЭУ
Входное напряжение
—
+15±1 В
Входной ток
—
100 мА
Выходное напряжение
—
-1250...0 В
Способ управления напряжением
—
Напряжение 0...+5В или потенциометр 50 кОм
Опорное напряжение
—
5.33 В
Линейный выходной ток ФЭУ¹ (-1000 В)
—
180 мкА
Стабильность по входному напряжению
—
0.01 %
Время отклика выхода²
—
80 мс
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

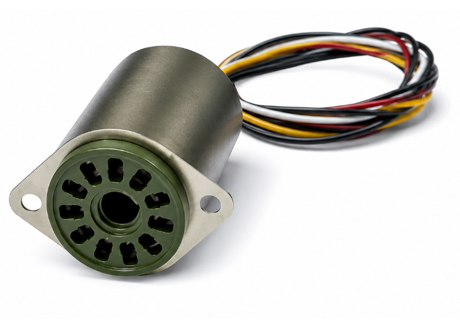

Высоковольтный патрон D317-11 имеет входное напряжение +15В, управление потенциометром 50 кОм или напряжением 0-5В, прост и удобен в использовании. Основной особенностью является встроенный делитель с активной схемой, что обеспечивает ФЭУ высокую линейность по постоянному току. Данный продукт подходит для боковых ФЭУ и обладает преимуществами высокой линейности по постоянному току, быстрого времени отклика, низкого шума от пульсаций питания и т.д.
Подключение
| Кабель | Управление напряжением | Управление резистором |
| Красный | Вход +15В | Вход +15В |
| Желтый | Управляющее напряжение 0...5В | Центральный отвод потенциометра |
| Белый | Не подключен | Один конец потенциометра |
| Черный | Земля | Другой конец потенциометра на землю |
| Черный | Земля | Земля |
| Коаксиальный кабель | Сигнальный выход | Сигнальный выход |
Photoneast – это специализированная торговая марка АО «ЛЛС» на рынке комплектующих и расходных материалов оптики и фотоники.
Документы
|
Модель
|
D317-11 |
|
Подходящий тип ФЭУ
|
Боковой (side-on) ФЭУ |
|
Входное напряжение
|
+15±1 В |
|
Входной ток
|
100 мА |
|
Выходное напряжение
|
-1250...0 В |
|
Способ управления напряжением
|
Напряжение 0...+5В или потенциометр 50 кОм |
|
Опорное напряжение
|
5.33 В |
|
Линейный выходной ток ФЭУ¹ (-1000 В)
|
180 мкА |
|
Стабильность по входному напряжению
|
0.01 % |
|
Время отклика выхода²
|
80 мс |
|
Температурный коэффициент
|
0.03 %/°C |
|
Пульсации на аноде (размах)³
|
2 мВ |
|
Рабочая температура
|
0...+40 °C |
|
Рабочая влажность
|
≤70 % |
|
Примечания
|
¹ Изменение линейного тока менее 2%. ² Изменение высокого напряжения 0...99%. ³ Полоса тестирования 20 МГц, нагрузка 1 МОм. |
