D701A-14
Характеристики
Модель
—
D701A-14
Подходящий ФЭУ
—
N2013
Входное напряжение
—
±15 В
Входной ток¹
—
VCC: 110, VEE: 25 мА
Полоса пропускания (-3 дБ) (тип.)
—
8 МГц
Коэффициент усиления (тип.)
—
0.3 (входное сопротивление 1 МОм) В/мкА
Смещение выходного сигнала (тип.)
—
10 мВ
Шум/пульсации выходного сигнала (макс.)
—
10 мВ
Полярность выходного импульса
—
Положительная
Диапазон выходного напряжения
—
-1500...0 В
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

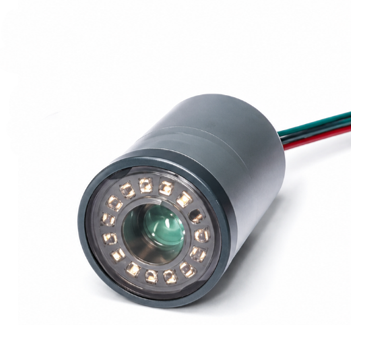

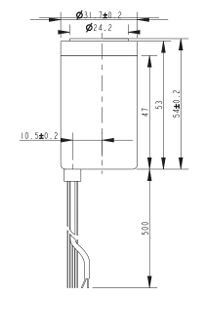

Высоковольтный патрон D701A-14 имеет входное напряжение ±15В, управление потенциометром 50 кОм или напряжением 0 6В, прост и удобен в использовании. Основной особенностью является встроенный делитель с активной схемой, что обеспечивает ФЭУ высокую линейность по постоянному току. Данный продукт подходит для ФЭУ N2013 и обладает преимуществами высокой линейности по постоянному току, широкого диапазона выходного напряжения, быстрого времени отклика, низкого шума от пульсаций питания и т.д.
Подключение
| Кабель | Управление напряжением | Управление резистором |
| Красный | Вход +15В | Вход +15В |
| Зеленый | Вход -15В | Вход -15В |
| Желтый | Управляющее напряжение 0...6В | Центральный отвод потенциометра |
| Белый | Не подключен | Один конец потенциометра |
| Черный | Земля | Другой конец потенциометра на землю |
| Черный | Земля | Земля |
| Экранный кабель | Сигнальный выход | Сигнальный выход |
Photoneast – это специализированная торговая марка АО «ЛЛС» на рынке комплектующих и расходных материалов оптики и фотоники.
Документы
|
Модель
|
D701A-14 |
|
Подходящий ФЭУ
|
N2013 |
|
Входное напряжение
|
±15 В |
|
Входной ток¹
|
VCC: 110, VEE: 25 мА |
|
Полоса пропускания (-3 дБ) (тип.)
|
8 МГц |
|
Коэффициент усиления (тип.)
|
0.3 (входное сопротивление 1 МОм) В/мкА |
|
Смещение выходного сигнала (тип.)
|
10 мВ |
|
Шум/пульсации выходного сигнала (макс.)
|
10 мВ |
|
Полярность выходного импульса
|
Положительная |
|
Диапазон выходного напряжения
|
-1500...0 В |
|
Опорное выходное напряжение
|
5.33 В |
|
Соотношение выходного и управляющего напряжения
|
Vвых = -250 × Vупр |
|
Примечания
|
¹ Без ФЭУ. |
