D454
Характеристики
Модель
—
D454
Диапазон входного напряжения
—
D454-N: +11.5...+12.5 D454-P: +11.5...-12.5 В
Входной ток¹ (холостой ход, тип.)
—
16 мА
Диапазон выходного напряжения
—
D454-N: 0...-1250 D454-P: 0...+1250 В
Диапазон выходного напряжения (гар.)
—
D454-N: -200...-1250, D454-P: +200...+1250 В
Выходной ток² (макс.)
—
0.5 мА
Стабильность по входу² (макс.)
—
0.01 %
Стабильность по нагрузке¹ (тип.)
—
0.01 %
Пульсации (размах)¹ (тип.)
—
30 мВ
Стабильность выхода (8 часов, тип.)
—
0.01 %
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

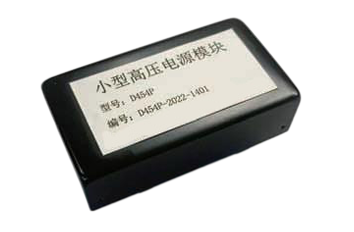

Высоковольтный источник питания D454 – это малогабаритный компактный высоковольтный модуль, специально разработанный для ФЭУ, со стабильными характеристиками и мощной функцией защиты.
Photoneast – это специализированная торговая марка АО «ЛЛС» на рынке комплектующих и расходных материалов оптики и фотоники.
Документы
|
Модель
|
D454 |
|
Диапазон входного напряжения
|
D454-N: +11.5...+12.5 D454-P: +11.5...-12.5 В |
|
Входной ток¹ (холостой ход, тип.)
|
16 мА |
|
Диапазон выходного напряжения
|
D454-N: 0...-1250 D454-P: 0...+1250 В |
|
Диапазон выходного напряжения (гар.)
|
D454-N: -200...-1250, D454-P: +200...+1250 В |
|
Выходной ток² (макс.)
|
0.5 мА |
|
Стабильность по входу² (макс.)
|
0.01 % |
|
Стабильность по нагрузке¹ (тип.)
|
0.01 % |
|
Пульсации (размах)¹ (тип.)
|
30 мВ |
|
Стабильность выхода (8 часов, тип.)
|
0.01 % |
|
Способ управления выходным напряжением
|
Внешнее управляющее напряжение (0...+5В), внешний управляющий резистор (50 кОм ± 2.5 кОм) |
|
Входное сопротивление управляющего вывода
|
80 кОм |
|
Опорное напряжение (тип.)
|
+5.15 (при 50 кОм) В |
|
Расчет выходного напряжения (тип.) (Упр. напряжение × 250)
|
±0.5% В |
|
Время нарастания при включении/выключении² (макс.)
|
250 мс |
|
Температурный коэффициент² (тип.)
|
0.01 %/°C |
|
Рабочая температура²
|
0...+40 °C |
|
Рабочая влажность²
|
≤85 % |
|
Температура хранения
|
-20...+70 °C |
|
Габариты
|
45.6 × 25 × 12.3 мм |
|
Масса
|
25±1 г |
|
Функция защиты
|
Защита срабатывает при обратном подключении вх. или управляющего напряжения, перегрузке, коротком замыкании вых. |
|
Примечания
|
¹При максимальном выходном напряжении. ²При максимальном выходном напряжении и максимальном выходном токе. |
