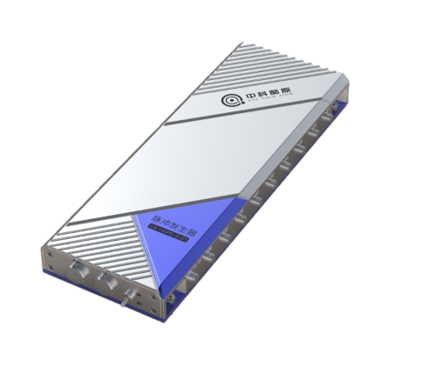

CA-PG-8CH-A0
Цена по запросу
Цена по запросу
В корзину
Характеристики
Выходной импеданс
—
50 Ом
Выходной уровень
—
5 В TTL
Время нарастания
—
< 1 нс
Время спада
—
< 1 нс
Диапазон длительности импульсов
—
от 50 нс до 2 с
Точность длительности импульса
—
< 1 нс
Задержка внешнего триггера
—
< 70 нс
Рассинхронизация между каналами
—
< 2 нс
Количество каналов
—
8
Входной сигнал триггера
—
3.3 В / 5 В TTL (разъем SMA)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор CAS Cold Atom в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции CAS Cold Atom, полную техническую поддержку, а также поставку образцов.
Высокоточный цифровой генератор импульсов с программируемой задержкой использует рубидиевые часы или высокостабильный кварцевый генератор в качестве временной базы. Компьютер задает количество импульсов и задержку через последовательный порт, и устройство выдает импульсы в соответствии с заданными параметрами при поступлении внешнего TTL-триггера. Данный модуль поддерживает до 8 каналов синхронизированного вывода цифровых импульсных сигналов.
Ключевые особенности
- Чрезвычайно высокая точность синхронизации
- Настраиваемая ширина импульса для многоимпульсного вывода: от 50 нс до 2 с
- Внешний TTL-триггер
- 8-канальный выход, каждый канал может программироваться независимо
Документы
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
5 В TTL |
|
Время нарастания
|
< 1 нс |
|
Время спада
|
< 1 нс |
|
Диапазон длительности импульсов
|
от 50 нс до 2 с |
|
Точность длительности импульса
|
< 1 нс |
|
Задержка внешнего триггера
|
< 70 нс |
|
Рассинхронизация между каналами
|
< 2 нс |
|
Количество каналов
|
8 |
|
Входной сигнал триггера
|
3.3 В / 5 В TTL (разъем SMA) |
|
Опорный тактовый сигнал
|
Внутренний генератор: 50 МГц / 10 млн⁻¹; Внешний генератор (разъем SMA): 10 МГц / 7 дБм / 50 Ом |
|
Электропитание
|
12 В DC (разъем LEMO) |
|
Связь
|
RS485 (разъем LEMO) |
|
Габариты (мм)
|
244 x 89 x 25 |
Использование в микромагнитном резонансе (ЯМР, ЭПР, ODMR), ультразвуке, радиолокации, выделении лазерных импульсов, АТЭ-приложениях (автоматическое тестовое оборудование), медицинской визуализации, приложениях, требующих точных импульсов, квантовых прецизионных измерениях, синхронизации камер и т.д., управлении временными параметрами лазера, запуске измерительных приборов.
