Характеристики
Погрешность по мощности 50–60 Гц
—
0.01 % отсчета + 0.02 % диапазона
Частотный диапазон (по мощности)
—
пост. ток/ 0.1 Гц - 1 МГц
Частотный диапазон (по току/напряжению)
—
1 МГц
Количество входных модулей
—
1/2/3/4/5/6/7
Диапазоны измерения напряжения
—
от 0 - 15 В до 0 - 1000 В
Диапазоны измерения тока (прямое подключение)
—
от 0 - 5 мА до 0 - 5 А/от 0 - 0.5 А до 0 - 30 А
Диапазоны измерения тока (внешний датчик)
—
от 0 - 50 мВ до 0 - 10 В
Основные измеряемые параметры
—
Напряжение, ток, активная/реактивная/полная мощность, коэффициент мощности, фазовый угол, частота, пиковое значение напряжения/тока, пик-фактор
Потребляемая мощность
—
(Вт·ч/А·ч/Вар·ч/ВА·ч)
Пик фактор
—
Максимум 300
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Измерители мощности обеспечивают точные измерения истинной мощности (ватты), коэффициента мощности, гармоник и эффективности в инверторах, вращательных электроприводах, освещении, бытовой технике, офисном оборудовании, источниках мощности и промышленном машиностроении.
Ключевые особенности:
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Ключевые особенности:
- Частотный диапазон измерения мощности: DC (постоянный ток), от 0.1 Гц до 1 МГц.
- Относительная базовая погрешность по мощности: 0.01 % от пок.+0.02 % от диап.

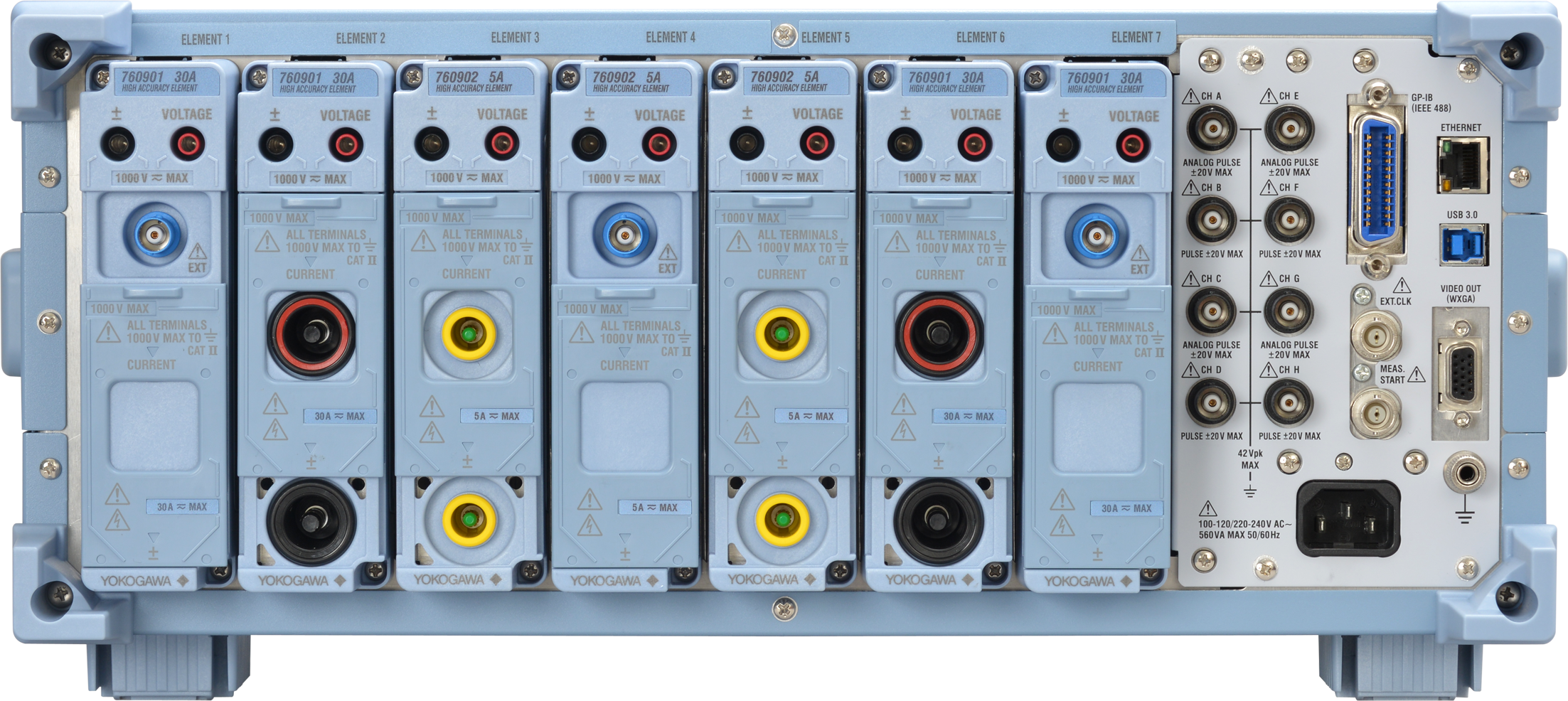

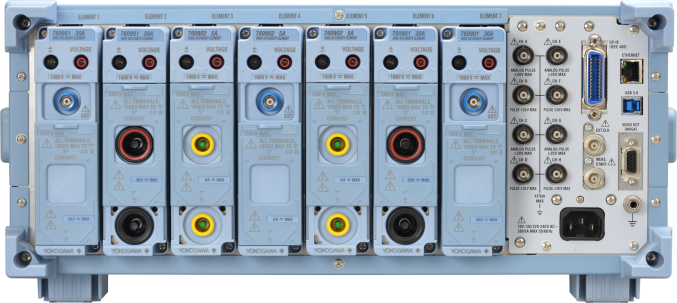

- Входные токовые модули на 30 А и 5 A
- Высокая надежность

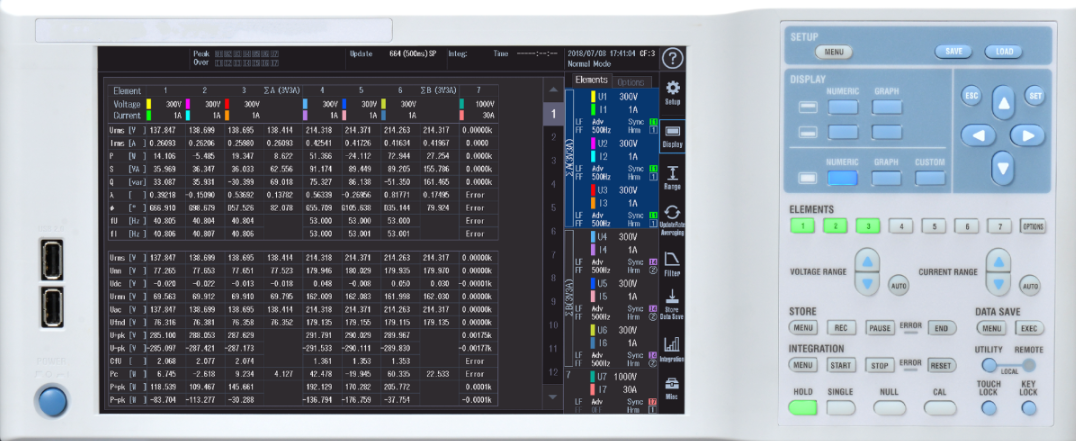

- Большой 10.1” TFT-дисплей и светодиодный индикатор диапазона
- Одновременное измерение двумя приборами (7 входных элементов для измерения мощности)
- Функции сохранения: интервал между сохранениями 50 мс
- Интерфейсы: GP-IB, Ethernet, RS-232 и USB
- Улучшенные функции вычисления: БПФ, сохранение оцифрованной формы сигнала
- Анализ гармоник и измерения колебаний/ выбросов напряжения в соответствии со стандартами
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
BUWT5000-01EN
6,3 мб
|
Погрешность по мощности 50–60 Гц
|
0.01 % отсчета + 0.02 % диапазона |
|
Частотный диапазон (по мощности)
|
пост. ток/ 0.1 Гц - 1 МГц |
|
Частотный диапазон (по току/напряжению)
|
1 МГц |
|
Количество входных модулей
|
1/2/3/4/5/6/7 |
|
Диапазоны измерения напряжения
|
от 0 - 15 В до 0 - 1000 В |
|
Диапазоны измерения тока (прямое подключение)
|
от 0 - 5 мА до 0 - 5 А/от 0 - 0.5 А до 0 - 30 А |
|
Диапазоны измерения тока (внешний датчик)
|
от 0 - 50 мВ до 0 - 10 В |
|
Основные измеряемые параметры
|
Напряжение, ток, активная/реактивная/полная мощность, коэффициент мощности, фазовый угол, частота, пиковое значение напряжения/тока, пик-фактор |
|
Потребляемая мощность
|
(Вт·ч/А·ч/Вар·ч/ВА·ч) |
|
Пик фактор
|
Максимум 300 |
|
Удержание максимума
|
Да |
|
Одновременное измерение среднеквадратичное значения напряжения
|
Да |
|
Усреднение активной мощности
|
Да (определяется пользователем) |
|
Измерение КПД
|
Да |
|
Измерение характеристик эл. двигателей
|
Вращающий момент; скорость вращения, оценка двигателя 1 (/MTR1); оценка двигателя 2 (/MTR2) |
|
ЦА выходы
|
20 каналов (/DA20) (опция) |
|
Память для сохранения данных
|
Примерно 30 MB |
|
Экран
|
21.3 см, VGA TFT цветной |
|
Формат вывода данных (Стандарт)
|
Числовой, форма сигнала, самописец |
|
Формат вывода данных (Опция)
|
Векторный, гистограмма |
|
Частота выборки
|
Примерно 10 МBыб/с |
|
Объем внутренней памяти
|
2 Гб, 32Гб встроенной памяти (опция /M1) |
|
Интервал обновления данных
|
0.05/0.1/0.25/0.5/ 1/2/5/10/20 |
|
Внешний носитель
|
USB-порт (периферийное устройство) |
