Характеристики
Диапазон измерений, g
—
±5 (MXD05HC), ±10 (MXD10HC), ±16 (MXD16HC)
Оси
—
X, Y (двухосевой)
Нелинейность масштаба
—
<1500 ppm от полного диапазона
Полоса пропускания (–3 дБ)
—
150 Гц (настраиваемая)
Задержка
—
<1,5 мс
Спектральная плотность шума
—
<12,5 µg/√Hz (MXD05HC), <15 µg/√Hz (MXD10HC), <20 µg/√Hz (MXD16HC)
Разрешение
—
<12,5 µg (MXD05HC), <15 µg (MXD10HC), <20 µg (MXD16HC)
Смещение при отгрузке (комн. T)
—
<±1 mg
Остаток смещения после термокомп.
—
<±0,2 mg (MXD05HC), <±0,25 mg (MXD10HC), <±0,3 mg (MXD16HC)
Allan нестабильность (bias)
—
~2 µg (MXD05HC), ~4 µg (MXD10HC), ~5 µg (MXD16HC)
Все характеристики

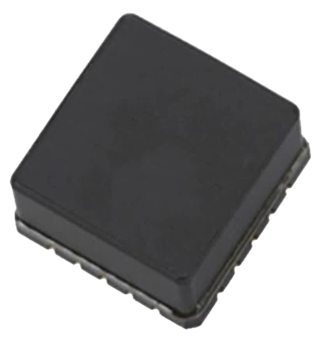

MXD — это двухосевые цифровые MEMS‑акселерометры с высокой точностью, низким шумом и встроенной термокомпенсацией. Компактный корпус CLCC48, интерфейс SPI и рабочий диапазон –45…+85 °C делают их оптимальным выбором для навигационных IMU и автопилотов БПЛА, робототехники и транспортных платформ.
Доступны следующие модели:
- MXD05HC (высокая чувствительность, идеально для прецизионных измерений малых ускорений)
- MXD10HC (универсальный диапазон для широкого круга задач)
- MXD16HC (расширенный диапазон для измерений с высокой амплитудой)
Документы
MEMS-навигация для БПЛА
591,5 кб
|
Диапазон измерений, g
|
±5 (MXD05HC), ±10 (MXD10HC), ±16 (MXD16HC) |
|
Оси
|
X, Y (двухосевой) |
|
Нелинейность масштаба
|
<1500 ppm от полного диапазона |
|
Полоса пропускания (–3 дБ)
|
150 Гц (настраиваемая) |
|
Задержка
|
<1,5 мс |
|
Спектральная плотность шума
|
<12,5 µg/√Hz (MXD05HC), <15 µg/√Hz (MXD10HC), <20 µg/√Hz (MXD16HC) |
|
Разрешение
|
<12,5 µg (MXD05HC), <15 µg (MXD10HC), <20 µg (MXD16HC) |
|
Смещение при отгрузке (комн. T)
|
<±1 mg |
|
Остаток смещения после термокомп.
|
<±0,2 mg (MXD05HC), <±0,25 mg (MXD10HC), <±0,3 mg (MXD16HC) |
|
Allan нестабильность (bias)
|
~2 µg (MXD05HC), ~4 µg (MXD10HC), ~5 µg (MXD16HC) |
|
Годовая повторяемость смещения
|
<±0,6 mg (MXD05HC), <±1 mg (MXD10HC), <±1,25 mg (MXD16HC) |
|
Частота дискретизации
|
16 кГц ±5% |
|
Удар (электропитание/без питания)
|
3000 g |
|
Виброискажение (6 g RMS)
|
~1 mg/g RMS |
|
Рабочая температура
|
–45…+85 °C |
|
Питание
|
5 ±0,25 В |
|
Ток потребления
|
<20 мА |
|
Интерфейс
|
SPI (цифровой) |
|
Корпус
|
CLCC48 |
