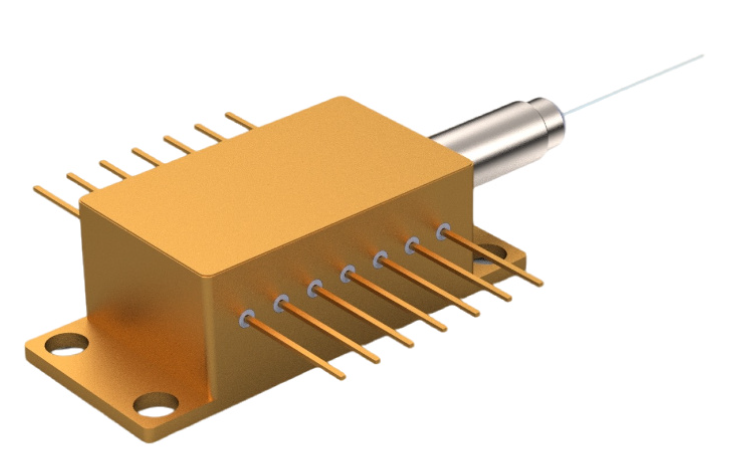

Высокомощный DFB диод Litecore предназначен для использования в качестве непрерывного оптического источника в системах CATV, оптики свободного пространства, WDM-сетях, LiDAR и смежных приложениях. Устройство с гальванической развязкой по постоянному току включает в себя TEC, терморезистор и фотодиод для контроля мощности. Устройство помещено в корпус 14-pin типа «бабочка». Благодаря высокоэффективной схеме связи обеспечивается выходная оптическая мощность непрерывного излучения свыше 50 мВт, 60 мВт, 70 мВт или 80 мВт.
Ключевые особенности
- Центральная длина волны: 1550 нм
- Выходная оптическая мощность: до 80 мВт
- Ширина линии (опционально): 100 кГц / 200 кГц / 300 кГц
- Высокий SMSR (коэффициент подавления боковых мод) ≥ 48 дБ
- Коэффициент поляризационной экстинкции (PER) ≥ 18 дБ

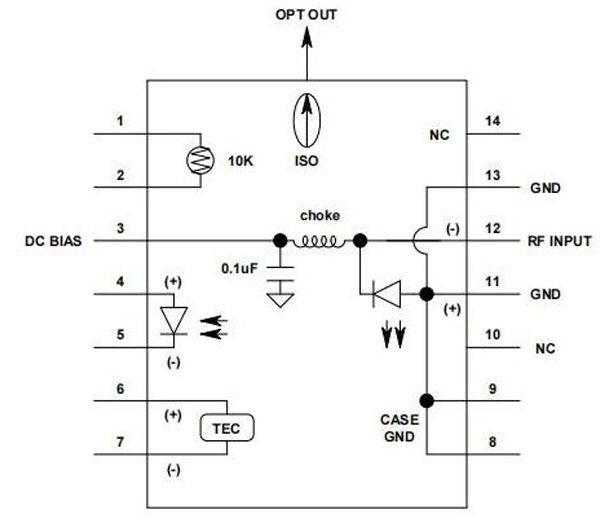

- Встроенный TEC, терморезистор и фотодиод
- Корпус 14-pin типа «бабочка» с оптическим изолятором
- PM волокно 900 мкм с разъемом FC/APC
- Длина волокна ≥ 50 см
Информация для заказа
|
Модель |
Тип |
Корпус |
Длина волны, нм |
Мощность, дБм |
Ширина линии, кГц |
|
DFB-BTF14-1550-19-100 |
DFB |
BTF14 |
1550 |
19 |
100 |
|
DFB-BTF14-1550-19-200 |
DFB |
BTF14 |
1550 |
19 |
200 |
|
DFB-BTF14-1550-19-300 |
DFB |
BTF14 |
1550 |
19 |
300 |
|
Электрооптические характеристики
|
|
|
Пиковая длина волны
|
1550.12 ± 0.5 нм |
|
Выходная оптическая мощность (Iop = 500 мА, Top = 25°C)
|
80 (Мин.) мВт |
|
Ширина линии (опция)
|
100 / 200 / 300 кГц |
|
Оптическая изоляция
|
30 (Мин.) дБ |
|
SMSR
|
48 (Мин.) дБ |
|
PER
|
18 (Мин.) дБ |
|
Температурный коэффициент длины волны
|
0.1 нм/°C |
|
Сопротивление терморезистора
|
9.5 (Мин.) 10 (Тип.) 10.5 (Макс.) кОм |
|
B-константа терморезистора
|
3900 (Тип.) K |
|
Ток мониторного фотодиода (If = Ifop, VMPD = -5 В)
|
100 (Мин.) 2500 (Макс.) мкА |
|
Предельно допустимые параметры
|
|
|
Рабочая температура корпуса
|
-40 (Мин.) 75 (Макс.) °C |
|
Температура хранения
|
-40 (Мин.) 85 (Макс.) °C |
|
Относительная влажность хранения
|
0 (Мин.) 85 (Макс.) % |
|
Прямой ток LD
|
500 (Тип.) 600 (Макс.) мА |
|
Прямое напряжение LD
|
3 (Макс.) В |
|
Обратное напряжение LD
|
2 (Макс.) В |
|
Обратное напряжение MPD
|
0 (Мин.) 5 (Тип.) 10 (Макс.) В |
|
Ток TEC
|
1.5 (Макс.) А |
|
Напряжение TEC
|
3.5 (Макс.) В |
|
Устойчивость к ЭСР
|
500 (Макс.) В |
|
Параметры волокна
|
|
|
Тип волокна
|
PM 900 мкм (или под заказ) |
|
Длина волокна
|
> 50 см |
|
Тип коннектора
|
FC/APC |
- Волоконно-оптические линии связи CATV
- Оптика свободного пространства
- Сети с частотным/плотным мультиплексированием (WDM/DWDM)
- Лидары (LiDAR)
- Распределенные волоконно-оптические датчики
