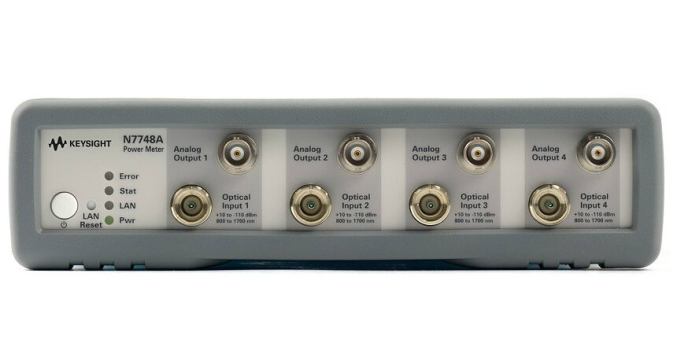

Высокочувствительный многопортовый измеритель оптической мощности N7748A
- Датчик
- InGaAs
- Диапазон длин волн
- 800 - 1700 нм
- Диапазон мощности
- -110 - +10 дБм
- Максимальная безопасная мощность
- +16 дБм
- Регистрация данных
- 2 буфера на порт, каждый емкостью по 1 млн. точек измерения
- Описание
- Описание
- Характеристики
Четырехпортовый измеритель мощности N7748A служит для измерения и контроля оптических сигналов. Он обладает низким уровнем шума и широким динамическим диапазоном. Устройство имеет компактные размеры и предлагает расширенную функциональность: в 100 раз больше памяти, более высокую скорость передачи данных и непрерывную регистрацию измерений.
N7748A характеризуется высочайшей чувствительность, низким шумом и высокой стабильностью для точного измерения и мониторинга слабых сигналов и небольших изменений сигнала. Это подтверждается высокой относительной точностью измерения мощности с низкой поляризационной зависимостью и низкой спектральной пульсацией.
Оптические соединения выполняются с помощью сменной интерфейсной системы 81000xI, поэтому прибор можно легко адаптировать к различным типам оптоволоконных разъемов.
Каждый оптический порт имеет 2 буфера памяти, каждый из которых способен регистрировать до 1 М точек. Возможность использовать один буфер, в то время как другой записывает измерения позволяет осуществлять непрерывный мониторинг в течение продолжительного времени с чувствительностью к небольшим переходным процессам.
N7748A также имеет аналоговый выход для каждого оптического канала. Это обеспечивает сигнал от 0 до 2 В, пропорциональный оптической мощности, масштабируемый по выбранному диапазону мощности, и допускает мониторинг сигналов с полосой пропускания до 5 кГц.
Приборы имеют интерфейсы USB, LAN и GPIB для управления с помощью набора команд SCPI, также используемого для измерителей оптической мощности 816x, N7744A и N7745A.
АО «ЛЛС» является официальным дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
ДатчикInGaAs
-
Диапазон длин волн800 - 1700 нм
-
Диапазон мощности-110 - +10 дБм
-
Максимальная безопасная мощность+16 дБм
-
Регистрация данных2 буфера на порт, каждый емкостью по 1 млн. точек измерения
-
Время усреднения25 мкс - 10 с
-
Тип волокнаSM и MM ≤ 100 мкм, NA ≤ 0.3
-
Общая ошибка измерений± 4.5%
-
Линейность< ± 0.015 дБ
-
Спектральные пульсации< ± 0.005 дБ
-
Дрифт< ± 0.05 пВт
-
Шум< 0.1 пВт
-
Частотный отклик5 кГц (+10 / -20 дБм), 4 кГц (-30/-40 дБм), 0.3 кГц (-40/ -70 дБм)
-
Обратные потери> 55 дБ
-
ПитаниеAC 100 - 240 В ± 10%, 50/60 Гц
-
Время разогрева20 мин
-
Диапазон рабочих температур+5 °C - +40 °C
-
Размеры460 мм × 212 мм × 43 мм
-
Вес4 кг
