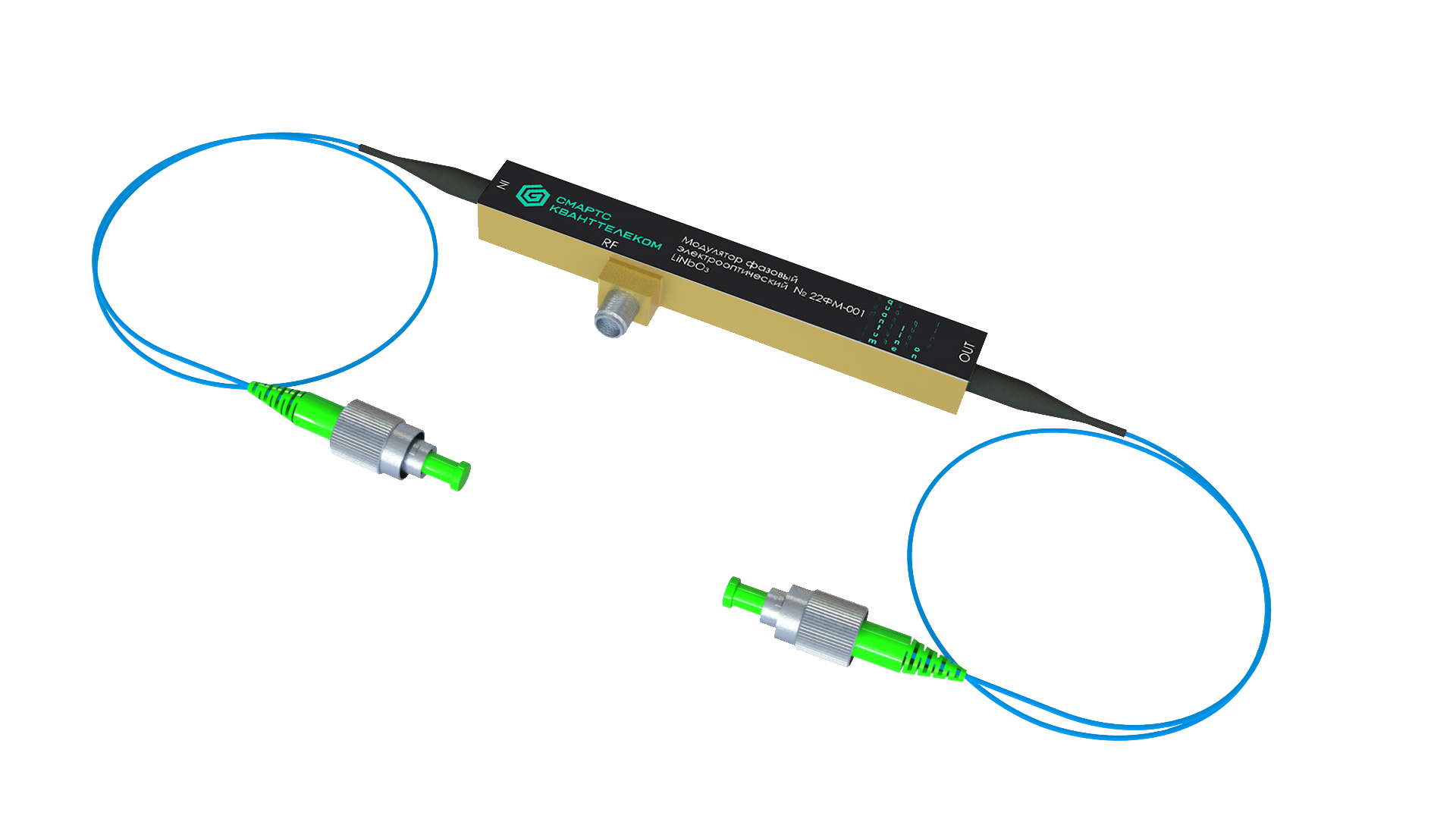

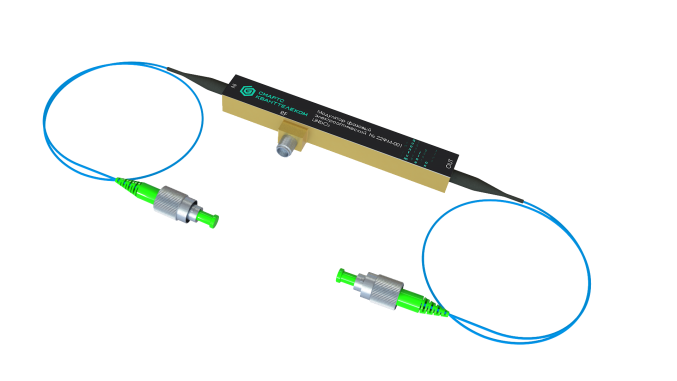

Модулятор фазовый, высокочастотный, электрооптический
Материал – ниобат лития LiNbO3, Z-срез
Материал – ниобат лития LiNbO3, Z-срез
Подробности
Длина волны—1550 нм
- 1550 нм
Частота—12 ГГц
- 12 ГГц
В корзину
Быстрый заказ
Характеристики
Длина волны
—
1550±20 нм
Оптические внесённые потери
—
3.0 дБ
Допустимая мощность волны на входе
—
100 мВт
Диапазон рабочих частот
—
до 12 ГГц
Режим работы
—
непрерывный
Параметр S11
—
-8 дБ
Величина полуволнового напряжения
—
<5 В
Тип волокна на входе
—
РМ (без SM)
Длина волокна
—
1 м
Тип оптического разъема
—
FC/UPC, FC/APC
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Фазовый модулятор ГРТВ.434833.001 представляет собой одиночный прямой оптический волновод, который в отличие от АМ изготавливается на подложке Z-среза ниобата лития и работает с линейно-поляризованным оптическим излучением, перпендикулярным плоскости подложки (ТМ – мода).
Волновод размещается под центральным, «горячим» электродом копланарной СВЧ линии, что обеспечивает максимальный интеграл перекрытия модулирующего СВЧ поля и моды оптического волновода.
Волновод размещается под центральным, «горячим» электродом копланарной СВЧ линии, что обеспечивает максимальный интеграл перекрытия модулирующего СВЧ поля и моды оптического волновода.
Ключевые особенности:
- Широкая полоса пропускания
- Минимальные оптические потери
- Высокая эффективность перекачки энергии в боковые частоты
- Предельно-минимальный уровень собственных шумов
Ознакомьтесь с моделями в наличии!АО «ЛЛС» является официальным дилером компании СМАРТС КВАНТТЕЛЕКОМ, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Для заказа свяжитесь с нами по номеру +7(921) 924-65-90
Документы
Фазовый модулятор_
1,2 мб
Длина волны
|
1550±20 нм |
Оптические внесённые потери
|
3.0 дБ |
Допустимая мощность волны на входе
|
100 мВт |
Диапазон рабочих частот
|
до 12 ГГц |
Режим работы
|
непрерывный |
Параметр S11
|
-8 дБ |
Величина полуволнового напряжения
|
<5 В |
Тип волокна на входе
|
РМ (без SM) |
Длина волокна
|
1 м |
Тип оптического разъема
|
FC/UPC, FC/APC |
Тип электрического разъема
|
2xSMA (мама) |

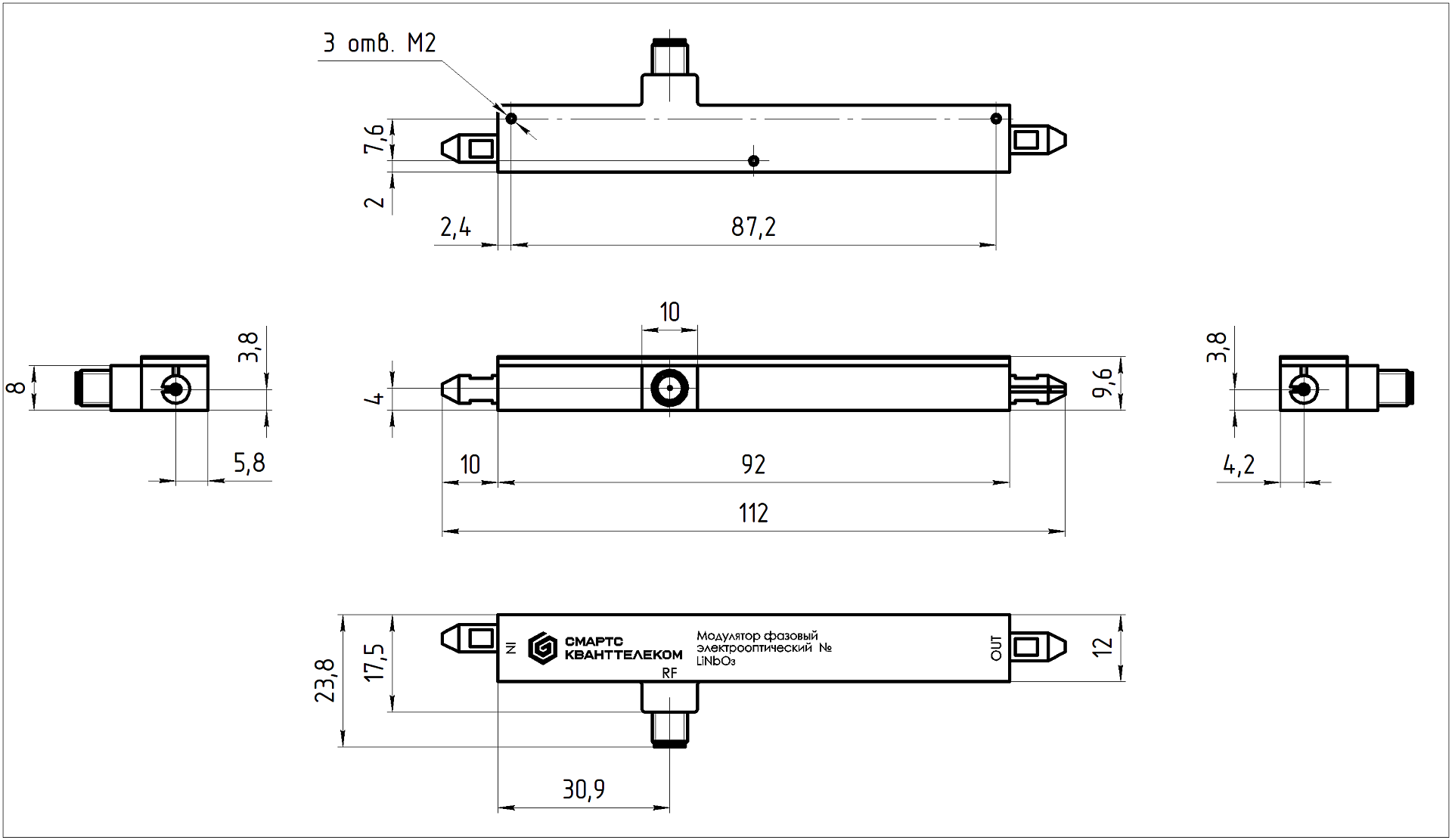

Габариты
|
24х112х10 мм |
Диапазон рабочих температур
|
-10...+50 °C |
Входной интегральный поляризатор излучения
|
опционально по запросу |
- Оптические линии связи
- Системы КРК
- Генерация оптических COMB-функций
