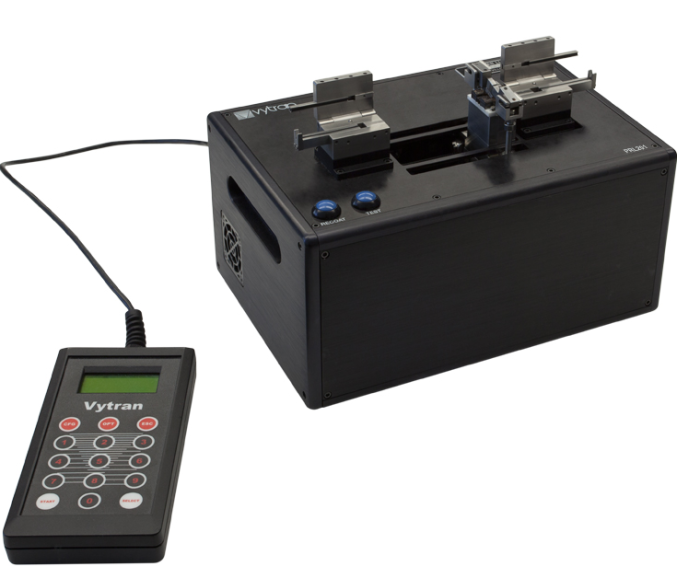

- Восстановитель полиимидного покрытия с встроенным тестером на натяжение
- 257.4 мм × 197.5 мм × 182.2 мм
Официальный дистрибьютор Vytran в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Vytran, полную техническую поддержку, а также поставку образцов.
Устройство для повторного нанесения (восстановления) полиимидного покрытия с тестером на натяжение предлагает простое интегрированное решение для повторного нанесения покрытия и тестирования сращенных волокон. В процессе повторного нанесения покрытия используется поступательный штамп для нанесения полиимидного материала по длине перекрываемого участка до 35 мм в длину. За один проход можно нанести слой материала диаметром 3–10 мкм, а для повышения надежности и увеличения диаметра покрытия можно выполнить несколько проходов. Процесс перекрытия полностью программируется; Путем настройки таких параметров, как скорость впрыска и скорость фильеры, можно установить диаметр перекрытия за проход. Нити двойного нагревателя в головке термически отверждают повторно покрытый участок волокна при каждом проходе. Восстановленное буферное покрытие придает волокну ту же гибкость, что и при первоначальном изготовлении, что делает это устройство идеальным для применений, требующих обращения и наматывания сращенных оплавлением волокон.
Это устройство для восстановления покрытия оснащено встроенным линейным тестером, который может проверять каждое волокно до 20 Н (4,5 фунта), чтобы убедиться, что оно соответствует требованиям прочности для требуемой рабочей нагрузки. Тестер нагружает волокно заданной величиной нагрузки и затем отпускает его. Процесс тестирования полностью программируется, что позволяет пользователю выбирать такие параметры, как нагрузка, скорость приложения нагрузки и время удержания. Чтобы гарантировать долгосрочную надежность волокна, уровень контрольных испытаний должен быть примерно в три раза выше, чем прикладываемая рабочая нагрузка для сращенного волокна.
Процесс повторного покрытия начинается с того, что сращенный оплавлением участок волокна помещается посередине траектории штампа (примерно на полпути между удерживающими волокно блоками). Материал повторного покрытия закачивается в матрицу (можно задать объемы), которая затем покрывает волокно по мере прохождения. После нанесения каждого слоя волокно термически отверждается в два этапа. Каждый проход включает этапы перекрытия и двухэтапного термического отверждения. Матрица имеет пневматический привод и требует внешнего источника сжатого воздуха 80–120 фунтов на квадратный дюйм (не входит в комплект). Каждая система поставляется с контроллером, который позволяет пользователю полностью программировать и управлять устройством. Все параметры восстановленного покрытия и контрольных испытаний можно настроить с помощью пульта дистанционного управления.
Ключевые особенности:
- Повторное покрытие сращенных полиимидных волокон для восстановления гибкости
- Предназначен для волокон с полиимидным покрытием с оболочкой Ø125 мкм и покрытиями до Ø155 мкм
- Максимальная длина восстановленного покрытия 35 мм
- Полностью программируемый линейных проб
АО «ЛЛС» является официальным дистрибьютором компаний Thorlabs и Vytran на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Тип восстановителя покрытия
|
Автоматический, полиимид |
Штамп восстановителя покрытия
|
Разработан для волокон с оболочкой Ø125 мкм |
Диаметр восстановленного покрытия
|
≤155 мкм, задается программно |
Максимальная длина восстановленного покрытия
|
35 мм |
Материал
|
Полиамид термического отверждения |
Тепловой источник
|
Нагреватели с двойной нитью |
Время полного цикла
|
2 - 7 мин. |
Размеры
|
257.4 мм × 197.5 мм × 182.2 мм |
Питание
|
110 - 120 В / 200 - 240 В, 47-63 Гц |
Механизм нагрузки
|
Зажим для волокна 1,5 дюйма (38 мм) |
Максимальная нагрузка
|
20 Н |
Точность
|
±2% |
Скорость отслеживания графика нагрузки
|
|
Время удержания
|
0.00 с - 9.99 с, задается программно |
Единицы измерения
|
фунты, кг, Н, kpsi и ГПа |
