TERA K15 - это полностью готовый волоконный терагерцовый спектрометр для быстрой широкополосной ТГц спектроскопии с разрешением во времени, обеспечивая макчимальную гибкость научных применений ТГц.
В состав TERA K15 входит фемтосекундный лазер на длине волны 1.5 мкм, выполненный по технологии «figure 9», волоконная линия задержки, ТГц излучатель и детектор, ТГц оптика, управляющая электроника и компьютер с программным обеспечением для обработки полученных данных. Линия задержки обеспечивает гибкость, покрывая общий диапазон > 850 пс, и осуществляет быстрое сканирование до 20 Гц. Двойной детектор (опционно) предлагает одновременные измерения на пропускание и на отражение. Для получения ТГц изображения в данный спектрометр может встраиваться специальный блок TERA Image, включая программное обеспечение для сбора и восстановления изображений.
По заказу, лазерный источник может быть синхронизирован с внешним источником и может быть расширен дополнительными лазерными выходными портами на 780 нм и 1560 нм. Для выполнения THz-TDS с оптическим возбуждением образца на этих длинах волн, установка TERA K15 может быть модернизирована с помощью дополнения THz-Pump-Probe.
- Ширина спектра > 5 ТГц, динамический диапазон > 90 дБ
- Схема детектирования без синхронного усилителя
- Увеличенная скорость сканирования >850 пс, скорость сканирования >20 Гц
- Тхнология «figure 9»
- Доступны многоцветные лазерные выходы
- Широкополосная ТГц спектроскопия
- Одновременная работа ТГц установки и фс лазера
- Полностью готовая система
АО «ЛЛС» является дистрибьютором компании Menlo System на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Официальный дистрибьютор Menlo Systems в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Menlo Systems, полную техническую поддержку, а также поставку образцов.

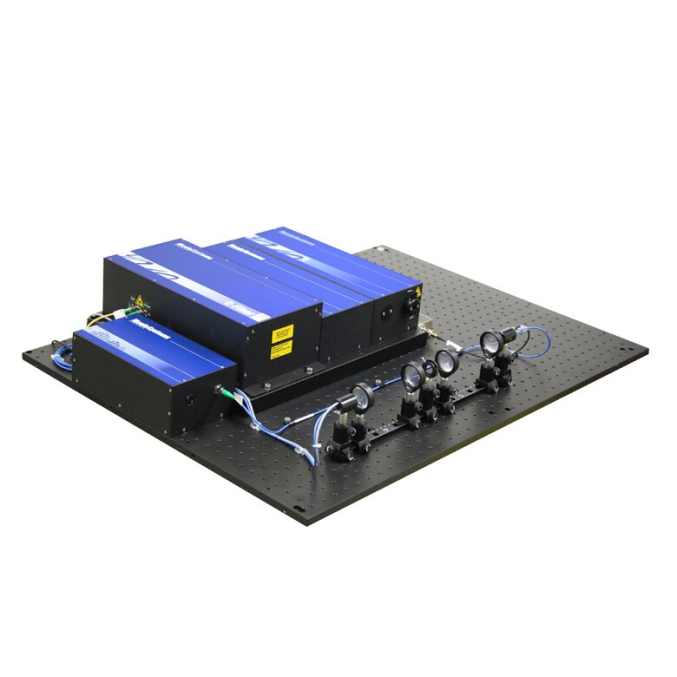

Волоконный ТГц спектрометр с разрешением по времени TERA K15
TERA K15 - это полностью готовый волоконный терагерцовый спектрометр для быстрой широкополосной ТГц спектроскопии с разрешением во времени, обеспечивая макчимальную гибкость научных применений ТГц.
В состав TERA K15 входит фемтосекундный лазер на длине волны 1.5 мкм, выполненный по технологии «figure 9», волоконная линия задержки, ТГц излучатель и детектор, ТГц оптика, управляющая электроника и компьютер с программным обеспечением для обработки полученных данных. Линия задержки обеспечивает гибкость, покрывая общий диапазон > 850 пс, и осуществляет быстрое сканирование до 20 Гц. Двойной детектор (опционно) предлагает одновременные измерения на пропускание и на отражение. Для получения ТГц изображения в данный спектрометр может встраиваться специальный блок TERA Image, включая программное обеспечение для сбора и восстановления изображений.
По заказу, лазерный источник может быть синхронизирован с внешним источником и может быть расширен дополнительными лазерными выходными портами на 780 нм и 1560 нм. Для выполнения THz-TDS с оптическим возбуждением образца на этих длинах волн, установка TERA K15 может быть модернизирована с помощью дополнения THz-Pump-Probe.
Характеристики и преимущества:
- Ширина спектра > 5 ТГц, динамический диапазон > 90 дБ
- Схема детектирования без синхронного усилителя
- Увеличенная скорость сканирования >850 пс, скорость сканирования >20 Гц
- Тхнология «figure 9»
- Доступны многоцветные лазерные выходы
- Широкополосная ТГц спектроскопия
- Одновременная работа ТГц установки и фс лазера
- Полностью готовая система
АО «ЛЛС» является дистрибьютором компании Menlo System на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Спектральный диапазон
|
> 5 ТГц (обычно 5.5 ТГц), для расширения диапазона возможно использование металлических зеркал |
|
Динамический диапазон
|
> 90 дБ (обычно 95дБ) |
|
Сканируемый временной диапазон
|
> 850 пс, (1.6 нс по запросу) |
|
Разрешение ТГц частоты
|
< 1.2 ГГц |
|
Длина волны
|
1560 нм, 780 нм |
|
Средняя выходная мощность
|
> 500 мВт, > 250 мВт |
|
Длительность импульса
|
< 90 фс, < 120 фс |
|
Конфигурации выходного порта
|
2 волоконно-связанных порта FC / APC, PM волокно |
|
Дополнительные выходные порты
|
свободное пространство |
|
Оптический модуль
|
900 x 600 x 200 мм^3 / 34 кг |
|
Модуль контроля ТГц
|
448 x 132 x 550 мм^3 / 8 кг |
|
Модуль управления лазером
|
448 x 132 x 437 мм^3 / 12 кг |
