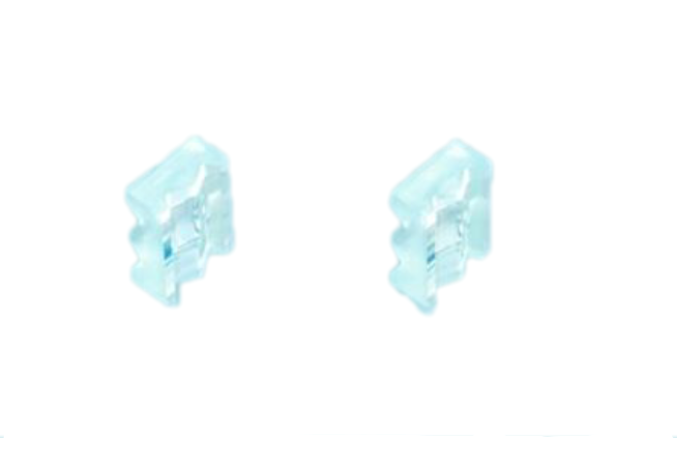

Волоконно-оптический соединитель для эффективного ввода излучения от излучателей большой площади в волокно.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.
Компания LIMO предлагает серию волоконно-оптических соединителей для высокоэффективного заведения света от излучателей, имеющих большую площадь в волокно.
Типичные значения эффективности связи (для волокон с просветляющим (AR) покрытием):
Ширина излучателя ≤ 100 мкм, NA 0.10; φ волокна = 50 мкм, NA 0.22 - > 75 %
Ширина излучателя ≤ 100 мкм, NA 0.10; φ волокна = 100 мкм, NA 0.22 - > 90 %
Ширина излучателя ≤ 200 мкм, NA 0.10; φ волокна = 100 мкм, NA 0.37 - > 90 %
Ширина излучателя ≤ 200 мкм, NA 0.10; φ волокна = 200 мкм, NA 0.37 - > 90 %
Опции
Нанесение покрытий по требованию заказчика
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
S-TIH53 (Ohara) |
Длина
|
2.0 ± 0.05 мм |
Ширина
|
2.0 ± 0.05 мм |
Толщина
|
1.02 ± 0.01 мм |
Световой диаметр
|
0.75 x 0.75 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Макс. числовая апертура (NA)@размер излучателя 100 мкм
|
FA: 0.6 SA: 0.1 |
Расстояние грань излучателя - соединитель
|
0.05 мм |
Расстояние соединитель - волокно
|
0.27 мм |
Показатель преломления @ 808 нм
|
1.823 |
Эффективное фокальное расстояние @ 808 нм
|
FA: 0.05 SA: 0.24 |
Стандартное покрытие - AR
|
790 - 990 нм |
Пропускание
|
> 99 % |
Ширина излучателя ≤ 100 мкм, NA 0.10; φ волокна = 50 мкм, NA 0.22
|
> 75 % |
Ширина излучателя ≤ 100 мкм, NA 0.10; φ волокна = 100 мкм, NA 0.22
|
> 90 % |
Ширина излучателя ≤ 200 мкм, NA 0.10; φ волокна = 100 мкм, NA 0.37
|
> 90 % |
Ширина излучателя ≤ 200 мкм, NA 0.10; φ волокна = 200 мкм, NA 0.37
|
> 90 % |
