- PM волокно с компенсацией дисперсии, рабочий диапазон: 1510 - 1620 нм, диаметр модового поля: 5 мкм
Thorlabs предлагает одномодовое волокно с сохранением поляризации (PM) типа PANDA и Bow-Tie. Эти два волокна названы в соответствии с используемыми стержнями напряжения. Стержни напряжения проходят параллельно сердцевине волокна и создают напряжение, которое создает двойное лучепреломление в сердцевине волокна, позволяя работать с сохранением поляризации. Стержни напряжения PANDA имеют цилиндрическую форму, а в Bow-Tie используются стержни с трапецеидальной призмой. Для обычного пользователя эти два типа волокна взаимозаменяемы. Волокна PANDA исторически использовались в телекоммуникационных приложениях, так как при производстве легче поддерживать однородность их цилиндрических стержней напряжения на очень большой длине.
Thorlabs также предлагает специализированные волокна PM: устойчивое к воздействию ультрафиолетового света для создания волоконной брэгговской решетки, волокно с компенсацией дисперсии корректирует хроматическую дисперсию, а нечувствительное к изгибу и температуре волокно PM идеально подходит для использования в волоконно-оптических гироскопах (ВОГ).

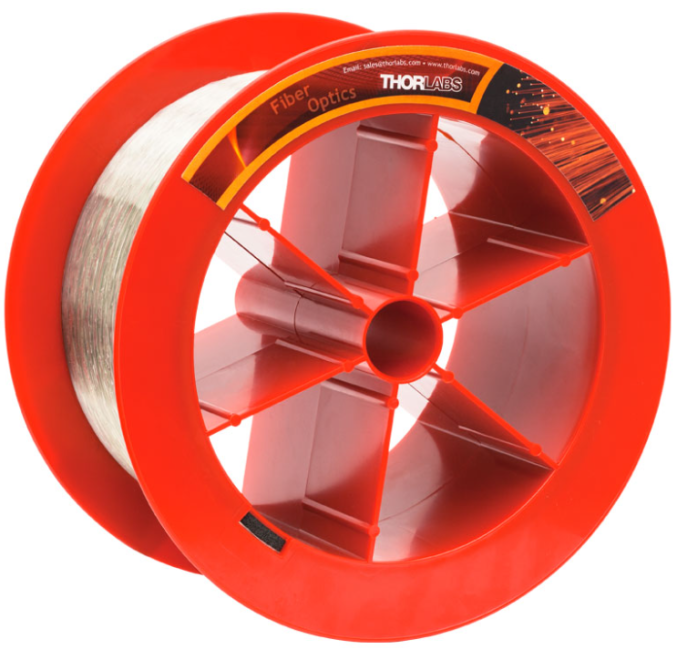

PMDCF - Сохраняющее поляризацию и компенсирующее дисперсию волокно корректирует как дисперсию, так и наклон дисперсии стандартного оптического волокна с PM в диапазоне длин волн 1550 нм. Он имеет дизайн в стиле PANDA с опорами для стержней напряжения, специально разработанных для распространения света по медленной оси. Канал PM с управляемой дисперсией может быть построен путем сращивания PMDCF со стандартным волокном PM1550-XP. В этом случае волокно будет передавать субпикосекундные импульсы без какого-либо расширения импульса из-за хроматической дисперсии при сохранении линейной поляризации.
Ключевые особенности:
- Сохраняют состояние поляризации ввода
- PANDA волокно
- Доступны специализированные светочувствительные, компенсирующие дисперсию и нечувствительные к изгибу / температуре волокна
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Дисперсия
|
-100 ± 10 пс / (нм.км) |
Наклон кривой дисперсии
|
-0,34 пс / (нм2.км) |
Наклон относительной дисперсии
|
0,0034 ± 0,0004 нм-1 |
Дисперсия групповой скорости
|
1,275 x 105 фс2 / м |
β3 / β2
|
-6 фс |
Рабочая длина волны, медленная ось
|
1510 - 1620 нм |
Диаметр модового поля
|
5 мкм |
Эффективная площадь
|
20 мкм2 |
Длина волны отсечки, медленная ось
|
1400 нм |
Затухание
|
0,40 дБ / км (типичное) 0,45 дБ / км (макс.) |
Длина биения
|
5 мм |
Дифференциальная групповая задержка
|
2 пс / м |
Потери при сварке, прямые
|
1 дБ |
Диаметр оболочки
|
125 ± 1,5 мкм |
Диаметр покрытия
|
250 ± 10 мкм |
