- 1850 - 2200 нм, диаметр модового поля: 8.0 мкм
Thorlabs предлагает одномодовое волокно с сохранением поляризации (PM) типа PANDA и Bow-Tie. Эти два волокна названы в соответствии с используемыми стержнями напряжения. Стержни напряжения проходят параллельно сердцевине волокна и создают напряжение, которое создает двойное лучепреломление в сердцевине волокна, позволяя работать с сохранением поляризации. Стержни напряжения PANDA имеют цилиндрическую форму, а в Bow-Tie используются стержни с трапецеидальной призмой. Для обычного пользователя эти два типа волокна взаимозаменяемы. Волокна PANDA исторически использовались в телекоммуникационных приложениях, так как при производстве легче поддерживать однородность их цилиндрических стержней напряжения на очень большой длине.
Thorlabs также предлагает специализированные волокна PM: устойчивое к воздействию ультрафиолетового света для создания волоконной брэгговской решетки, волокно с компенсацией дисперсии корректирует хроматическую дисперсию, а нечувствительное к изгибу и температуре волокно PM идеально подходит для использования в волоконно-оптических гироскопах (ВОГ).

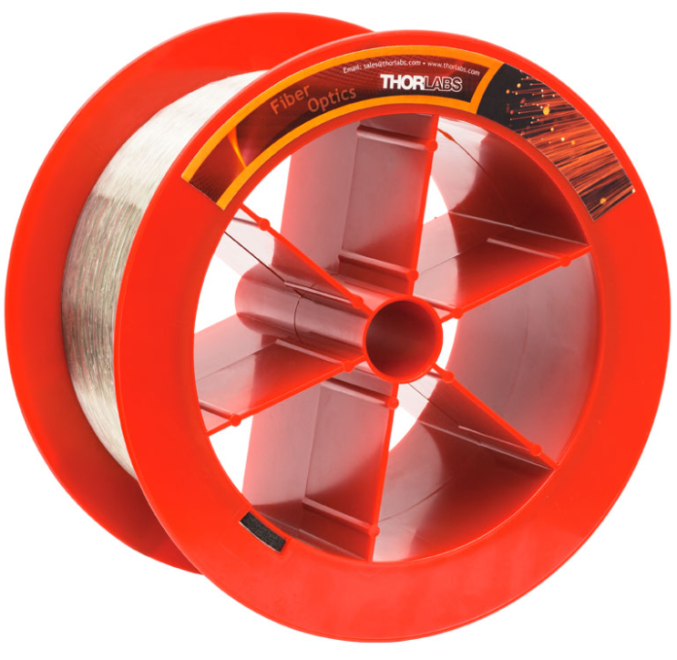

PM2000 - PM волокна, предназначенные для использования в диапазоне от 1850 до 2200 нм, оптимизированы для приложений передачи данных и телекоммуникаций, где критически важны сверхнизкое затухание на больших расстояниях и устойчивость к радиационным повреждениям.
Ключевые особенности:
- Сохраняют состояние поляризации ввода
- PANDA волокно
- Доступны специализированные светочувствительные, компенсирующие дисперсию и нечувствительные к изгибу / температуре волокна
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Диаметр сердцевины
|
7,0 мкм |
Диаметр оболочки
|
125 ± 2 мкм |
Диаметр покрытия
|
245 ± 15 мкм |
Смещение сердцевина-оболочка
|
≤0,50 мкм |
Концентричность покрытия
|
<5,0 мкм |
Материал покрытия
|
УФ, двойной акрилат |
Рабочая температура
|
от -40 до 85 °C |
Уровень контрольных испытаний
|
≥100 kpsi |
Числовая апертура
|
0,2 |
Затухание
|
<11.5 дБ / км при 1950 нм, <22.5 дБ / км при 2000 нм |
Рабочая длина волны
|
1850 – 2200 нм |
Отсечка второй моды
|
1720 ± 80 нм |
Диаметр модового поля
|
8 мкм @ 1950 нм |
Длина биения
|
5.2 мм при 1950 нм |
