- 400 - 680 нм, диаметр модового поля: 3.5 - 4.6 мкм
Thorlabs предлагает одномодовое волокно с сохранением поляризации (PM) типа PANDA и Bow-Tie. Эти два волокна названы в соответствии с используемыми стержнями напряжения. Стержни напряжения проходят параллельно сердцевине волокна и создают напряжение, которое создает двойное лучепреломление в сердцевине волокна, позволяя работать с сохранением поляризации. Стержни напряжения PANDA имеют цилиндрическую форму, а в Bow-Tie используются стержни с трапецеидальной призмой. Для обычного пользователя эти два типа волокна взаимозаменяемы. Волокна PANDA исторически использовались в телекоммуникационных приложениях, так как при производстве легче поддерживать однородность их цилиндрических стержней напряжения на очень большой длине.
Thorlabs также предлагает специализированные волокна PM: устойчивое к воздействию ультрафиолетового света для создания волоконной брэгговской решетки, волокно с компенсацией дисперсии корректирует хроматическую дисперсию, а нечувствительное к изгибу и температуре волокно PM идеально подходит для использования в волоконно-оптических гироскопах (ВОГ).

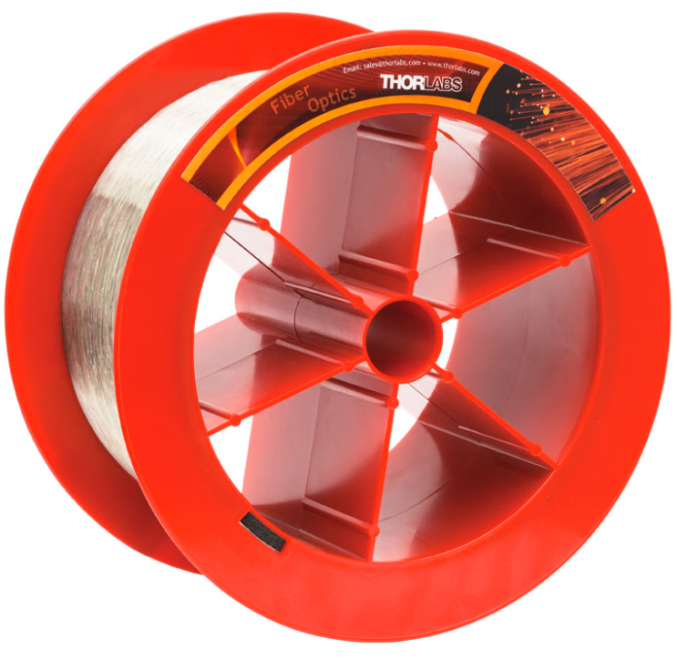

PM-S405-XP - Коротковолновые волокна Thorlabs с сохранением поляризации оптимизированы для приложений в УФ и видимом спектре, где критически важны сверхнизкое затухание на больших расстояниях, устойчивость к радиационным повреждениям и формирование центров окраски.
Ключевые особенности:
- Сохраняют состояние поляризации ввода
- PANDA волокно
- Доступны специализированные светочувствительные, компенсирующие дисперсию и нечувствительные к изгибу / температуре волокна
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Диаметр сердцевины
|
3,0 мкм |
Диаметр оболочки
|
125 ± 2 мкм |
Диаметр покрытия
|
245 ± 15 мкм |
Смещение сердцевина-оболочка
|
≤0,50 мкм |
Концентричность покрытия
|
<5,0 мкм |
Материал покрытия
|
УФ, двойной акрилат |
Тип сердечника
|
Чистый кварц |
Рабочая температура
|
от -60 до 85 °C |
Уровень контрольных испытаний
|
≥200 kpsi |
Числовая апертура
|
0,12 |
Затухание
|
≤30,0 дБ / км при 488 нм, ≤30,0 дБ / км при 630 нм |
Рабочая длина волны
|
400-680 нм |
Отсечка второй моды
|
380 ± 20 нм |
Диаметр модового поля
|
3,3 ± 0,5 мкм @ 405 нм, 4,6 ± 0,5 мкм при 630 нм |
Длина биения
|
2,0 мм при 405 нм |
Двулучепреломление
|
2 x 10-4 |
