- Кварцевое волокно с числовой апертурой 0.35 NA, рабочий диапазон: 960 - 1600 нм
Эти одномодовые волокна со сверхвысокой числовой апертурой (UHNA) имеют числовую апертуру до 0,35 для эффективного соединения с некоторыми волокнами, не содержащими кремнезема, и планарными волноводами, такими как фторидные волокна, халькогенидные волокна и кремниевые волноводы. Эти компоненты имеют более высокие числовые апертуры (NA), чем стандартные волокна из диоксида кремния, что приводит к увеличению вносимых потерь при соединении со стандартными волокнами. Соединяя эти волокна или волноводы с высокой числовой апертурой с волокном UHNA, эти потери можно значительно снизить. Кроме того, волокна UHNA обладают меньшими потерями на изгибе, чем другие волокна с высокой числовой апертурой и аналогичными диапазонами рабочих длин волн, такие как волокно SMF-28 Ultra. Эти волокна также можно использовать для компенсации дисперсии.

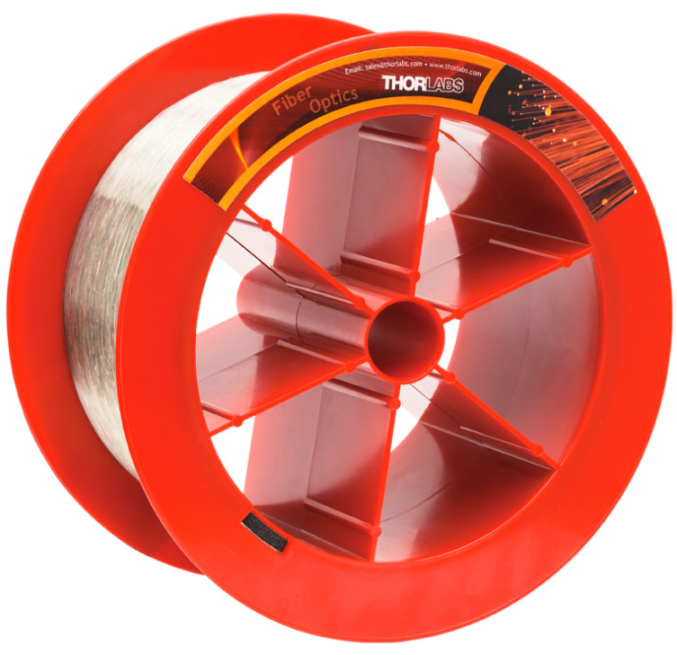

UHNA3 - Фторидное волокно со сверхвысокой числовой апертурой обеспечивает превосходную эффективность связи с волноводами с высокой числовой апертурой и стандартными кварцевыми волокнами.
Ключевые особенности:
- NA 0,28 или 0,35
- Рабочий диапазон 960 - 1600 нм или 1100 - 1600 нм
- Высокая эффективность при сращивании
- Низкие вносимые потери
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Диаметр оболочки
|
125 ± 1,0 мкм |
Диаметр покрытия
|
250 ± 20 мкм |
Диаметр сердцевины
|
1.8 мкм |
Концентричность покрытия
|
<5,0 мкм |
Смещение сердцевина-оболочка
|
≤0,5 мкм |
Материал покрытия
|
УФ-отверждение, двойной акрилат |
Рабочая температура
|
от -55 до 85 ° C |
Кратковременный радиус изгиба
|
≥12 мм |
Длительный радиус изгиба
|
≥25 мм |
Уровень контрольных испытаний
|
≥100 kpsi |
Числовая апертура (номинальная)
|
0,35 |
Рабочая длина волны (номинальная)
|
960 – 1600 нм |
Диаметр модового поля
|
2.6 ± 0,3 мкм @ 1100 нм, 3.3 ± 0,3 мкм при 1310 нм, 4.1 ± 0,3 мкм при 1550 нм |
Отсечка второй моды
|
900 ± 50 нм |
Потери на изгибе @ 1100 нм
|
<0,001 дБ |
