Российское производство
Производитель: Россия
Лазеры, генерирующие излучение в видимом диапазоне длин волн, нашли широкое применение в спектральных исследованиях, конфокальной микроскопии, промышленности, индустрии развлечений и рекламы.
Разработке твердотельных лазеров с полупроводниковой накачкой на кристаллах, легированных ионами Pr3+, способствовало создание мощных лазерных диодов, генерирующих излучение в синей области спектра. При накачке на уровни 3P2 (445 нм) и 3P0 (480 нм) ионов Pr3+ лазерную генерацию можно получить в области длин волн 523, 546, 604, 607, 640, 698 и 720 нм. Дифференциальный КПД генерации может достигать 72 %.

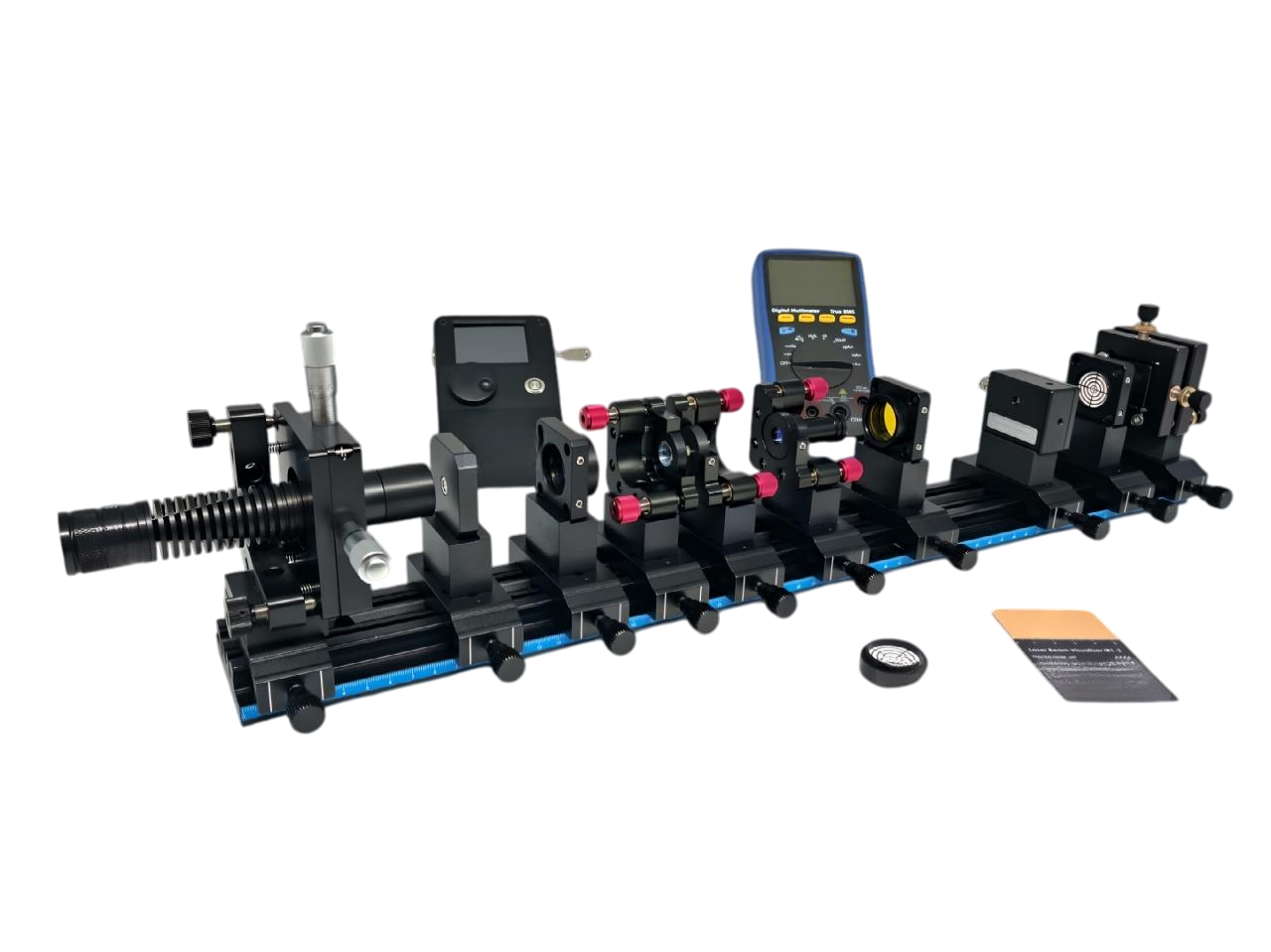

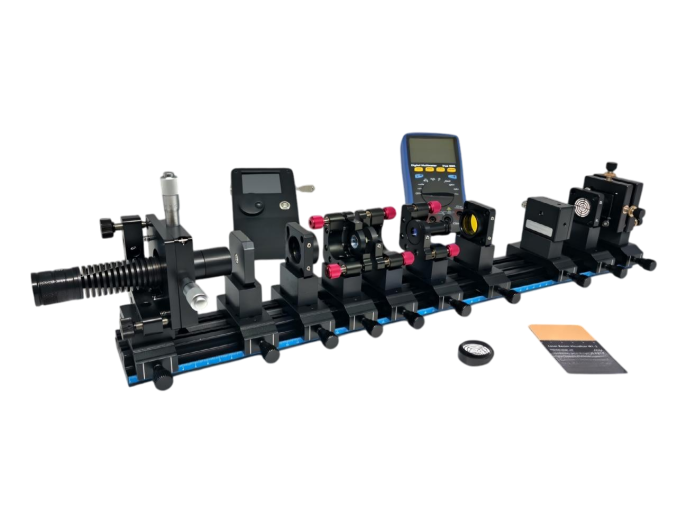

В лабораторной работе изучаются физические принципы работы и конструктивные особенности твердотельного лазера на кристалле LiYF4:Pr (длина волны генерации составляет 640 нм).
В ходе выполнения лабораторной работы студенты получают навыки сборки и юстировки твердотельных лазеров, измерений основных характеристик лазера: выходной мощности, длины волны лазерной генерации, а также определения пороговой энергии лазерной генерации и дифференциального КПД лазера.
Ключевые особенности:
- Лазер видимого спектрального диапазона длин волн
- Основы сборки и юстировки лазеров
- Полупроводниковая накачка
- Порог лазерной генерации и КПД
- Свойства и стабильность резонатора
- Критерии устойчивости оптического резонатора
- Лазерный диодный модуль в держателе (P=1 Вт, λ=445 нм), 1 шт.
- Терминал управления диодным лазером, 1 шт.
- Фотодетектор в держателе, 1 шт.
- Мультиметр цифровой, 1 шт.
- Осциллограф цифровой 100 МГц, 1 шт.
- Оптический рельс, 1 шт.
- Комплект оптических элементов для формирования геометрии лазерного луча, 1 комп.
- Входное плоское зеркало резонатора в держателе, 1 шт.
- Активный элемент из кристалла LiYF4:Pr в держателе, 1 шт.
- Выходное зеркало резонатора в держателе, 1 шт.
- Оптический светофильтр в держателе, 1 шт.
- Визуализатор лазерного излучения, 1 шт.
- Лазерные защитные очки, 1 шт.
- Юстировочный диодный лазер в держателе, 1 шт.
- Диафрагма в держателе, 2 шт.
Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
Дополнительные аксессуары (не входят в комплект поставки):
- Учебный оптический стол с дополнительным оснащением (полка, защитные экраны), 1 шт.
- Программное обеспечение «Оптика» (бессрочная лицензия), 1 шт.
- Учебный измеритель оптической мощности, 1 шт.
- Лазерные защитные очки, 1 шт.
- Учебный спектрометр, 1 шт.
- Ноутбук для учебного спектрометра, 1 шт.
