Цифровые генераторы импульсов задержки серии STC, разработанные компанией CISS, представляют собой удобные и компактные устройства тактовой синхронизации, предназначенные для научных применений. Устройства имеют до восьми независимо управляемых выходных каналов, что позволяет гибко регулировать такие параметры, как задержка, ширина импульса и частота. Кроме того, прибор поддерживает перекрёстную обработку сигналов со встроенными задержками до 70 нс в режиме внешнего триггера и обладает порогом срабатывания всего 0,25 В. Генераторы серии STC также поддерживают синхронизацию по переднему и заднему фронту триггера, а также согласование как с высокоомной, так и с низкоомной нагрузкой. Специальное программное обеспечение с графическим интерфейсом обеспечивает удобное и точное управление параметрами прибора, упрощая проведение исследований.

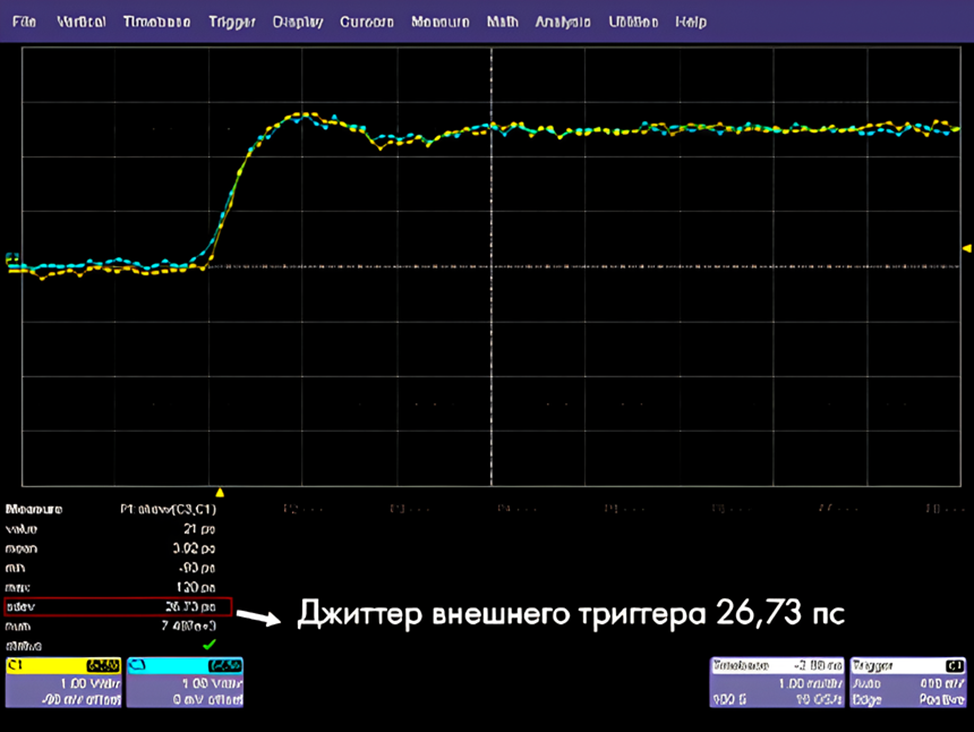

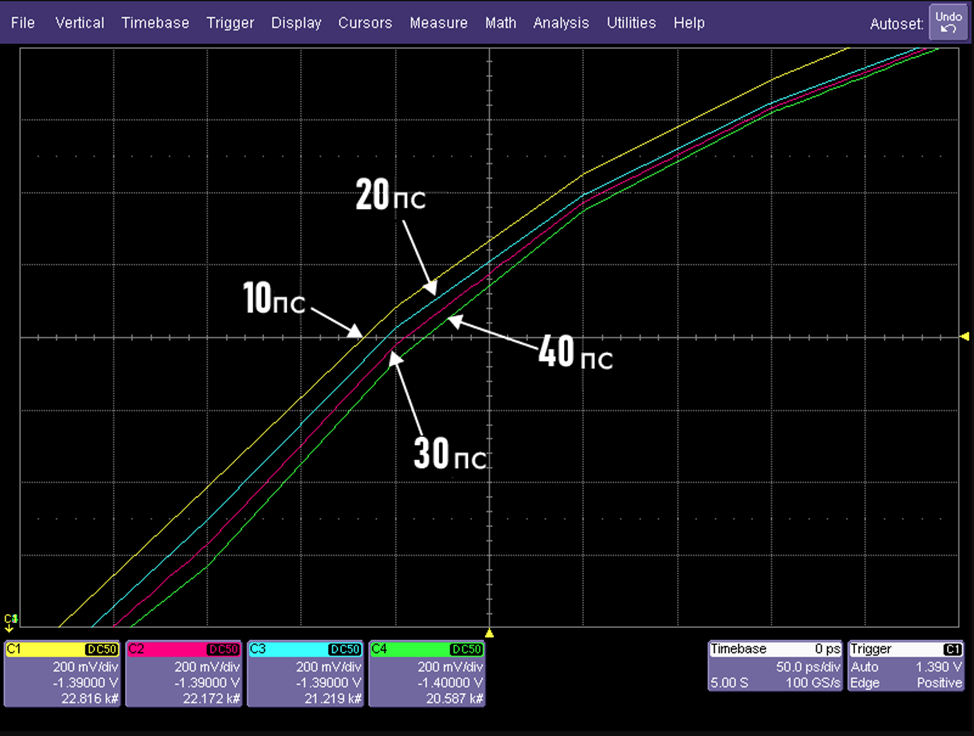

Разрешение задержки 10 пс и джиттер внешнего триггера более 35 пс

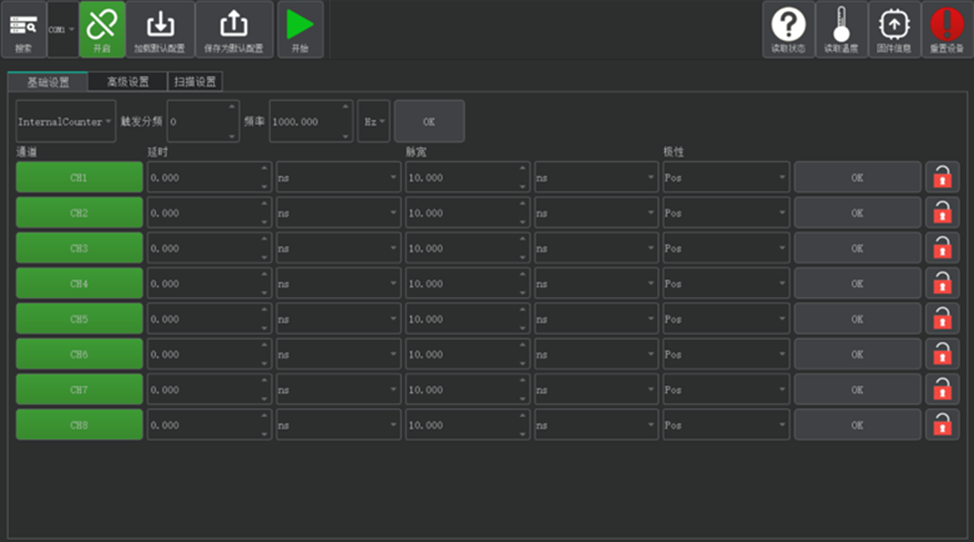

Интерфейс ПО

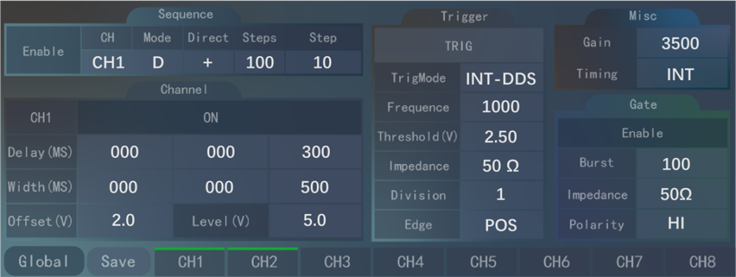

Интерфейс цветного сенсорного дисплея
|
4/8 выходных каналов
|
5В (импеданс 50Ω) импульсный выходной сигнал, задержка, тип затвора и полярность могут быть установлены отдельно (опционально: регулировка амплитуды 3,5-10 В и смещения импульса) |
|
Диапазон задержки
|
0-10 с, шаг 10 пс |
|
Диапазон полосы пропускания
|
3 нс -10 пс, шаг 10 пс |
|
Джиттер внешнего триггера
|
<35 пс (стандартный), 50 пс (максимальный) |
|
Ширина переднего/заднего фронта
|
≈750 пс |
|
Частота срабатывания
|
0-10 МГц |
|
Частота внешнего триггера
|
0~125 MГц |
|
Напряжение внешнего триггера
|
0,25~3,3 В(импеданс 50 Ом / 10 кОм) |
|
Фронт синхронизации
|
Передний/задний фронт |
|
Полярность
|
Программируемая положительная/отрицательная полярность |
|
Вносимая задержка
|
70 нс (стандартная) |
|
Отпирающий сигнал
|
(Программируемый импеданс 50 Ом или 500 Ом) низкий логический уровень: -0,3 В (минимум), +0, 7 В (максимум) высокий логический уровень: +2 В (минимум), +5 В (максимум) |
|
Вход отпирающего сигнала
|
Вывод на высоком или низком логическом уровне |
|
RS232
|
Связь c ПК RS232 (USB2.0 опционально) |
|
Параметры сенсорного экрана
|
6,8 дюймов, разрешение 1280×480 |
|
Тактовая синхронизация
|
Тактовый сигнал 10 МГц, который может быть установлен в качестве входа для приема внешнего источника тактовых импульсов или в качестве выхода для синхронизации внешнего устройства |
|
Пакет импульсов
|
Количество выходных импульсов может быть установлено равным N |
|
Режим управления
|
1. Управление с помощью сенсорного экрана 2. Ручное управление на панели 3. Управление с ПК |
|
Интерфейс
|
BNC |
|
Вес
|
4,5 кг |
|
Размеры
|
363×287×158.2 мм |
- Оптические измерения
- Тактовая синхронизация
- Лазерная синхронизация
- LIDAR
- Визуализация в медицине
- Спектроскопия с временным разрешением
- Высокоскоростная визуализация
- Микромагнитный резонанс
- Квантовые вычисления
- Квантовая обработка информации
- Прецизионные квантовые измерения
- Ультразвуковой радар
- Запуск и синхронизация приборов
