Полярископ – широко применяемый инструмент в стресс-тестировании, который использует поляризованный свет для изучения присутствия остаточного напряжения в прозрачных материалах. Полярископ разработан для неразрушающего обнаружения напряжений в реальном времени. Некоторые передовые полярископы способны предоставлять четкие изображения и точные данные измерения напряжений, что делает их бесценным инструментом для обеспечения прочности, целостности и производительности материала. Поляриметры предназначены для проверки прозрачных осветительных трубок, оптического стекла, заготовок из пластиковых бутылок. Материалы: стекло, сапфир, полимерные материалы, волноводы и т.д.
Методы
Метод определения чувствительного оттенка цвета
Цвет фона – баклажановый. После помещения образца на поляризатор, на участке с зелеными, синими, оранжевыми и желтыми полосами видно наличие пятна. Легко определить, является ли это сжимающим или растягивающим напряжением. Участок без напряжения имеет тот же цвет, что и фон.
|
|
|
|
|
| Только термическое напряжение на краю образца. | В этой области наблюдается лишь незначительное напряжение, а цвет отличается от фона. | Высокий уровень внутреннего напряжения в области с синими и оранжевыми полосами. | Вращение образца на 45 градусов приводит к изменению распределения напряжений. | Поворот образца на 90 градусов не меняет распределения напряжений. |
Метод Сенармона
Можно измерить остаточные термические напряжения в стеклянных изделиях после отжига. Поле зрения темно-коричневое, если образец не помещен на пластину. После помещения образца на пластину не вращайте шкалу. Обратите внимание на самую яркую точку в поле зрения. В этой точке наблюдается наибольшее напряжение. Затем вращайте шкалу до тех пор, пока самая яркая точка не станет темно коричневой. Запишите значение угла на шкале. Согласно стандарту ASTM-C148, степень закалки стекла классифицируется по углу поворота анализатора. Оптическая задержка = угол поворота, умноженный на 3,14.
 Угол поворота = 0° |
 Угол поворота = 11° |
  Угол поворота = 28° |
|
 Угол поворота = 0° |
 Угол поворота = 20° |
 Угол поворота = 35° |
 Угол поворота = 89° |
|

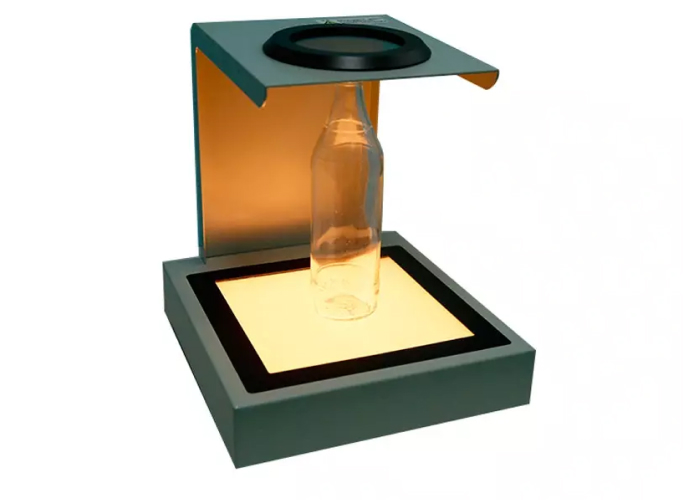

PSV225-202
|
|
|
Размер поляризатора (низ)
|
200*200 мм |
|
Размер анализатора (верх)
|
Ø100 мм |
|
Измеряемая высота
|
236 мм |
|
Габариты
|
310*285*350 мм |
|
Масса
|
8 кг |
|
PSV225-202D
|
|
|
Размер поляризатора (низ)
|
200*200 мм |
|
Размер анализатора (верх)
|
Ø100 мм |
|
Измеряемая высота
|
0-800 мм |
|
Габариты
|
300*300*800 мм |
|
Масса
|
4,5 кг |
|

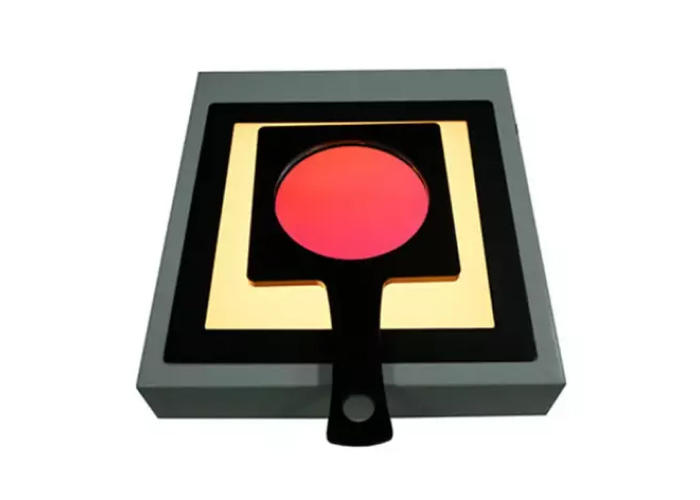

PSV225-202-DL
|
|
|
Размер поляризатора (низ)
|
400*400 мм |
|
Размер анализатора (верх)
|
Ø200 мм |
|
Измеряемая высота
|
0-800 мм |
|
Габариты
|
571*512*130 мм |
|
Масса
|
18 кг |
|
PSV225-413K
|
|
|
Размер поляризатора (низ)
|
200*200 мм |
|
Размер анализатора (верх)
|
Ø78 мм |
|
Измеряемая высота
|
Максимальная 259 мм, Варьируемая |
|
Габариты
|
370*300*464 мм |
|
Масса
|
~16 кг |
|
PSV225-413L
|
|
|
Размер поляризатора (низ)
|
400*400 мм |
|
Размер анализатора (верх)
|
Ø78 мм |
|
Измеряемая высота
|
Максимальная 600 мм, Варьируемая |
|
Габариты
|
485*584*732 мм |
|
Масса
|
~22 кг |
|

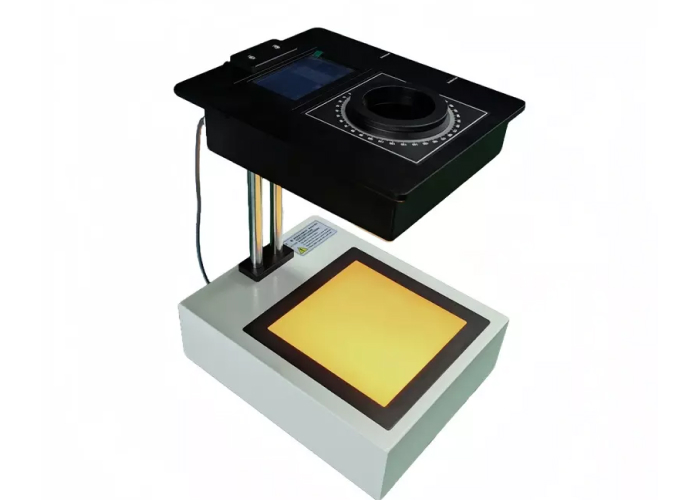

PSV225-801
|
|
|
Анализатор
|
Ø200 мм |
|
Поляризатор
|
200*200 мм |
|
Измеряемая высота
|
235 мм |
|
Вес нетто
|
~ 10 кг |
|
Габариты
|
300*335*330 мм |
|
PSV225-802
|
|
|
Анализатор
|
400*400 мм |
|
Поляризатор
|
400*400 мм |
|
Вес нетто
|
~ 80 кг |
|
Габариты
|
645*420*700 мм |
|
Общие параметры для PSV225-801 и PSV225-802
|
|
|
Применение
|
Обнаружение кристаллизации и других дефектов в цветных и бесцветных пластиковых бутылках |
|
Источник света
|
Белый LED и желтый LED источник |
- Наблюдение за распределением напряжений после отжига
- Измерение степени закалки стекла
- Измерение оптической задержки, вызванной остаточными напряжениями в пределах диапазона измерения
- Метод чувствительного цвета и метод Сенармона
Объекты обнаружения
- Прозрачные стеклянные изделия сложной конструкции.
– Например: стеклянная тара, изделия из стекла ручной работы, стеклянная посуда, столовое стекло, лампы, флаконы из-под пенициллина, люминесцентные лампы, лампочки, солнечные батареи, автомобильные стекла и т. д. - Прозрачные пластиковые детали
- Другие прозрачные оптические материалы
