Эксклюзивный дистрибьютор HYQubit (Huayi Boao (Beijing) Quantum Technology Co., Ltd.) в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции HYQubit (Huayi Boao (Beijing) Quantum Technology Co., Ltd.), полную техническую поддержку, а также поставку образцов.

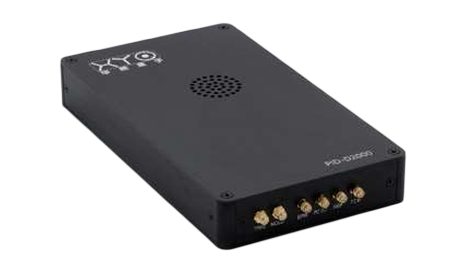

Цифровой PID-модуль – это высокоскоростной контроллер для систем автоматического регулирования с обратной связью. Устройство построено на базе FPGA и реализует классический ПИД-регулятор с оцифровкой входного сигнала (АЦП), цифровой обработкой и формированием аналогового управляющего сигнала на выходе (ЦАП). Модуль обеспечивает высокую точность (16 бит) и высокую частоту дискретизации (125 Мвыб/с), что позволяет достигать полосы пропускания разомкнутого контура до 2 МГц.
Контроллер предназначен для задач активной стабилизации температуры, мощности лазерного излучения и ВЧ-мощности в оптических и квантовых системах, где требуется быстрая и точная коррекция параметров в реальном времени. Наличие интерфейсов UART и Ethernet обеспечивает простое программное управление и интеграцию в автоматизированные стенды. Благодаря FPGA-архитектуре возможна реализация сложных алгоритмов обработки и хранение данных в DDR SDRAM.
- FPGA-архитектура для высокоскоростной обработки
- АЦП → FPGA → ЦАП: полный цифровой контур
- Разрешение: 16 бит
- Частота дискретизации: 125 Мвыб/с
- Полоса разомкнутого контура: до 2 МГц
- Программируемые коэффициенты PID (Kp, Ki, Kd)
- Интерфейсы: UART, Ethernet
- Встроенная память DDR SDRAM
- Компактное исполнение
|
Тип устройства
|
Цифровой PID-контроллер |
|
Архитектура
|
FPGA |
|
Разрешение АЦП/ЦАП
|
16 бит |
|
Частота дискретизации
|
125 Мвыб/с |
|
Полоса разомкнутого контура
|
до 2 МГц |
|
Интерфейсы управления
|
UART, Ethernet |
|
Память
|
DDR SDRAM |
|
Коэффициенты PID
|
Программируемые (Kp, Ki, Kd) |
|
Входной сигнал
|
Аналоговый (АЦП) |
|
Выходной сигнал
|
Аналоговый (ЦАП) |
|
Применение
|
Стабилизация температуры, мощности лазера, ВЧ-мощности |
- Стабилизация температуры лазерных систем
- Стабилизация мощности лазерного излучения
- Стабилизация ВЧ-мощности (RF power)
- Активная компенсация шумов и флуктуаций
- Системы автоматического регулирования в оптических стендах
- Квантовые эксперименты
- Метрологические лаборатории
- Научные исследования с высокоточными системами управления
