Цифровой генератор задержек / генератора импульсов DG535

№: DG535

Цена по запросу

Варианты цен

Цена по запросу

Подробности

Цена по запросу

В корзину

Быстрый заказ

Характеристики

Количество каналов

—

4 - задержка, 2-импульс

Временной диапазон

—

от 0 до 999.999,999,999,995 с

Временное разрешение

—

5 пс

Погрешность

—

1500 пс + (погрешность опорного генератора × задержка)

Значение джиттера (скз)

—

До 100 пс + (10^-8 × задержка)

Опорный генератор (погрешность установки частоты)

—

Стандартная комплектация: кварцевый генератор с точностью 25 ppm

Выходной уровень

—

От -3 до 4 В

Выходной импеданс

—

50 Ом

Пусконаладка и обучение персонала

Доступен лизинг, кредит, рассрочка

Подберем оборудование под ваши задачи

Гарантийное и постгарантийное обслуживание без привлечения производителя

Бесплатная доставка

Описание
Применение

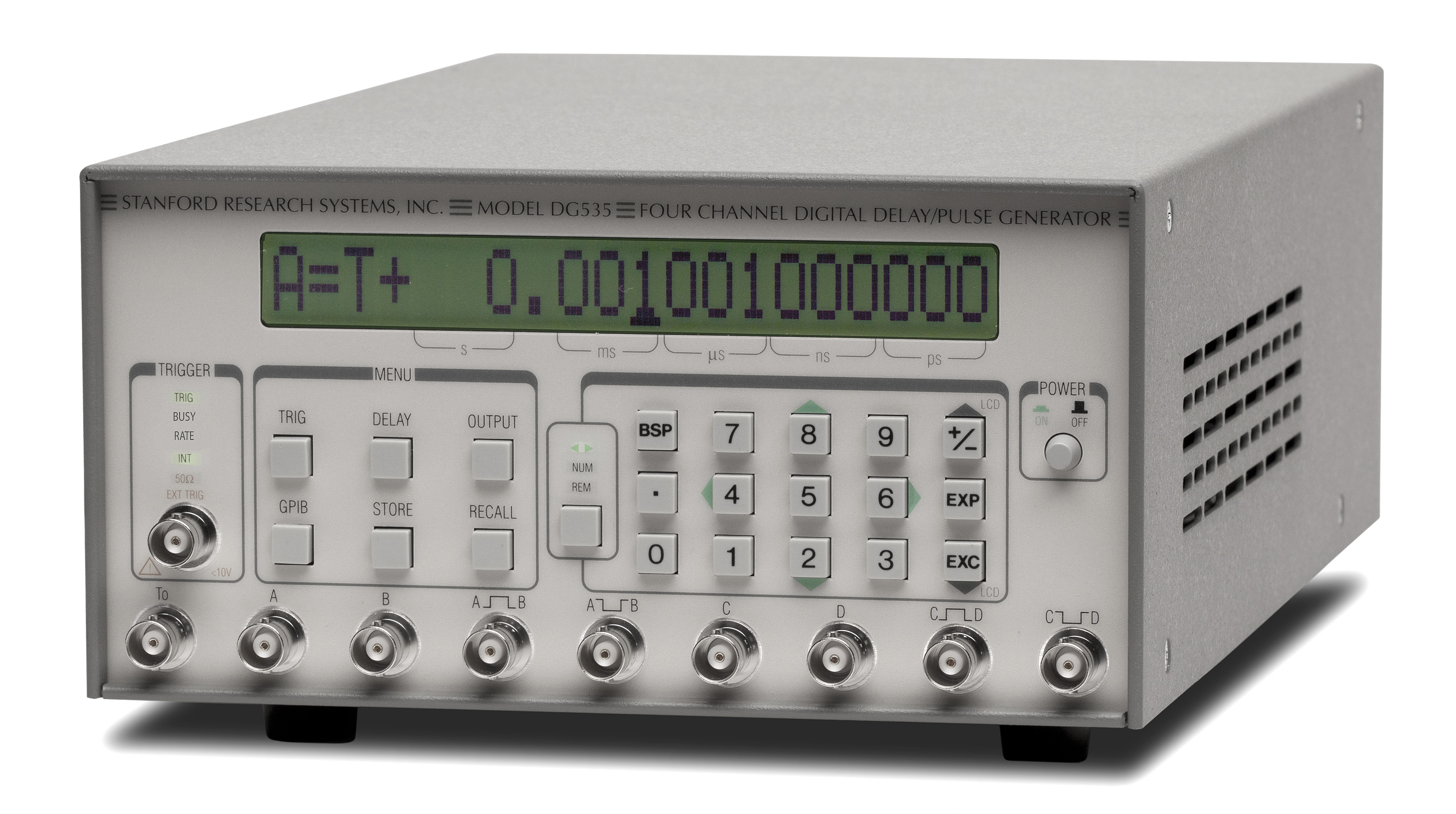

Цифровой генератор задержки и импульсов DG535 обеспечивает четыре точно синхронизированных логических перехода или два независимых импульсных выхода. Разрешение задержки на всех каналах составляет 5 пс, а межканальный джиттер обычно составляет 50 пс. Выходы BNC на передней панели выдают импульсы TTL, ECL, NIM или переменного уровня (от -3 до +4 В) на нагрузки с сопротивлением 50 Ом или с высоким импедансом. Высокая точность, низкий уровень джиттера и широкий диапазон задержки делают DG535 идеальным для лазерных систем синхронизации, автоматического тестирования и прецизионных импульсных приложений.

Ключевые особенности:

Четыре независимых канала задержки и два полноценных импульсных канала (AB и CD).
Разрешение установки задержек 5 пс и типичный джиттер менее 100 пс rms.
Диапазон задержек до 999,999 999 999 995 с на каждом канале.
Независимая регулировка амплитуды и смещения каждого выхода от −3 до +4 В с шагом 10 мВ, пресеты TTL/ECL/NIM.
Внутренний генератор триггера 0,001 Гц–1 МГц, поддержка внешнего, одиночного, пакетного (burst) и сетевого (line) запуска.
Стандартный интерфейс GPIB (IEEE‑488) с полным удалённым управлением всеми функциями.

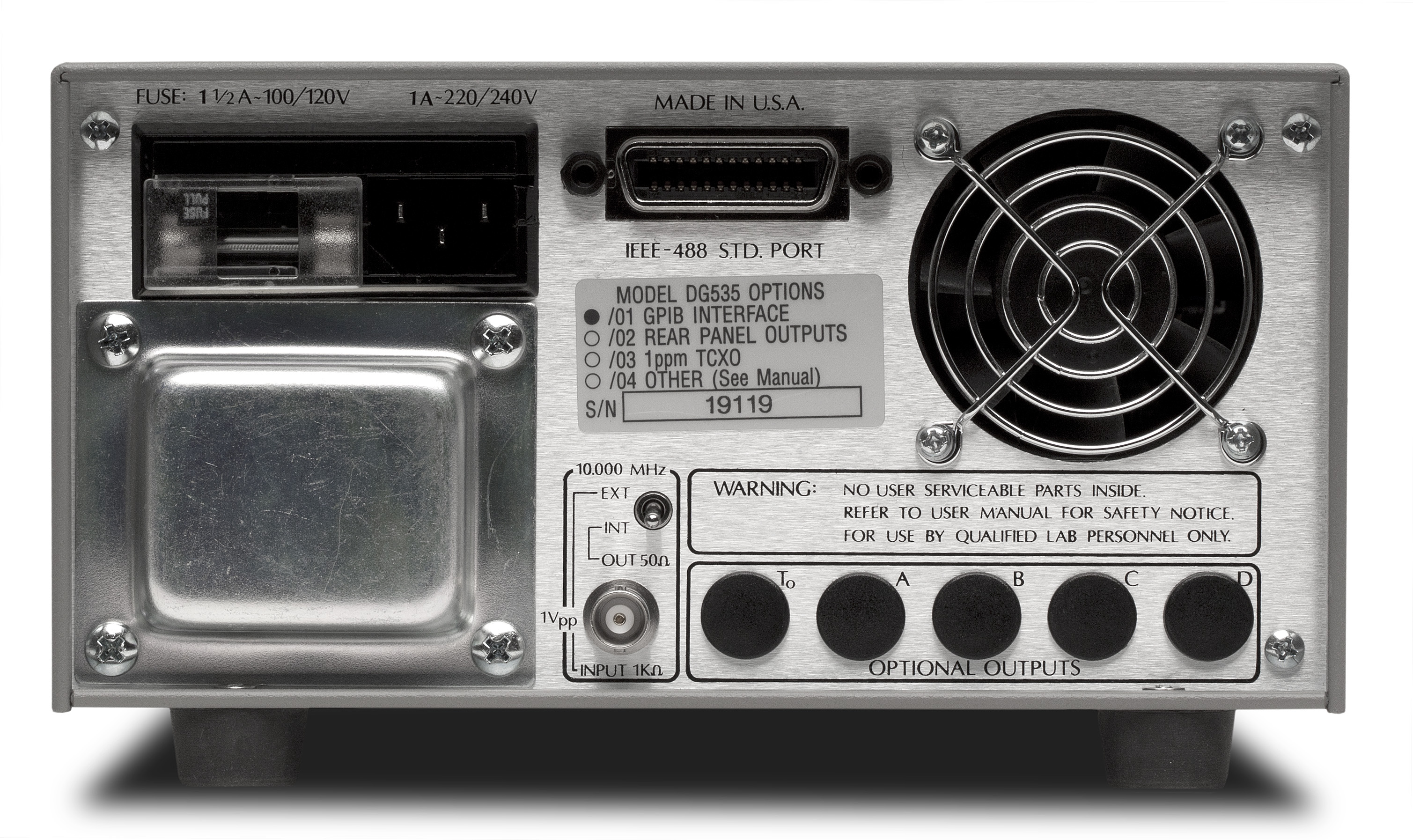

Опциональные задние высоковольтные выходы ±32 В, синхронные с фронтальными каналами T0, A, B, C, D.
Возможность работы от внутреннего кварцевого генератора (25 ppm), опционального TCXO 1 ppm или внешнего опорного сигнала 10 МГц.
Поддержка модулей быстрого фронта/спада (SRD1, O4B) для сокращения времени перехода до 100 пс.

АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Документы

Цифровой генератор задержек_генератора импульсов DG535 267,5 кб

Синхронизация и разводка временных задержек в лазерных экспериментальных установках и системах лазерного тайминга.
Формирование точных импульсных последовательностей в автоматизированных тестовых стендах и установках проверки электроники.
Управление задержками и длительностью импульсов в оптоэлектронных и времяпролётных измерительных системах.
Создание сложных временных диаграмм для согласованного запуска осциллографов, детекторов, камер и других измерительных приборов.
Генерация высоковольтных синхросигналов (с опцией ±32 В) для систем, где требуется возбуждение/управление силовыми или высоковольтными цепями при точном тайминге.
