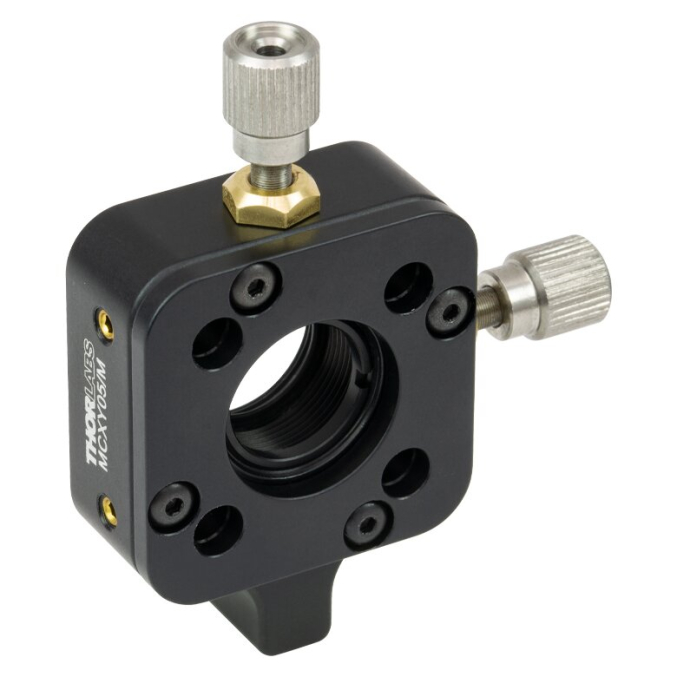

Транслятор XY, для каркасных систем 16 мм

Транслятор XY, для каркасных систем 16 мм
Характеристики
Перемещение ±1.0 mm (±0.04")
Диаметр оптики  Ø12.7 мм
Толщина оптики до 5,8 мм
Регуляторы  M3 x 0.2
Резьба SM05 (0.535"-40)
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Транслятор Thorlabs MCXY05(/M) обеспечивает перемещение по осям X и Y ±1,0 мм (±0,04 дюйма) для оптики Ø12.7 мм. Передняя и задняя пластины крепления неподвижны, а внутренняя каретка может перемещаться в направлениях X и Y в плоскости, перпендикулярной оптической оси. Регуляторы обеспечивают смещение 200 мкм за оборот и могут приводиться в действие вручную или с помощью шестигранного ключа на 0,05 дюйма (1,3 мм) или отвертки.

Монтажное отверстие 4-40 (M3 x 0,5), расположенное в нижней части крепления, позволяет устанавливать его на стойки Mini-Series. Кроме того, четыре сквозных отверстия с шестигранными установочными винтами 0,05 дюйма (1,3 мм) подходят для стержней клетки Ø4 мм для совместимости с нашими системами клеток 16 мм.
Крепление MCXY05(/M) имеет внутреннюю резьбу SM05 (0,535"-40), подходящую для крепления оптики диаметром 1/2" (12,7 мм) и толщиной до 0,23" (5,8 мм) с помощью входящего в комплект стопорного кольца SM05RR. Оптика удерживается в за стопорное кольцо и стопорную кромку, встроенную в каретку с резьбой SM05. Центр оптической каретки находится на 0,89 дюйма (22,7 мм) над основанием крепления, когда каретка отцентрирована. Накидные ключи Thorlabs SPW603, SPW603L или SPW801 можно использовать для затягивания или снятия стопорного кольца SM05RR.

Ключевые особенности:

  • Перемещение ±1,0 мм (±0,04 дюйма) по осям X и Y
  • Регуляторы M3 x 0,2 обеспечивают разрешение 200 мкм/об
  • Удерживайте оптику Ø1/2 дюйма толщиной до 0,23 дюйма (5,8 мм) с прилагаемым стопорным кольцом SM05RR
  • Чистая апертура Ø0,43 дюйма (Ø10,9 мм), со стопорным кольцом
  • Резьба SM05 (0,535"-40) на задней пластине для совместимости с тубусами объектива Ø1/2"
  • Монтажное отверстие 4-40 (M3 x 0,5) для монтажа серии Mini на опору

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
