- Универсальный интерферометр для исследования геометрии торца оптоволокна

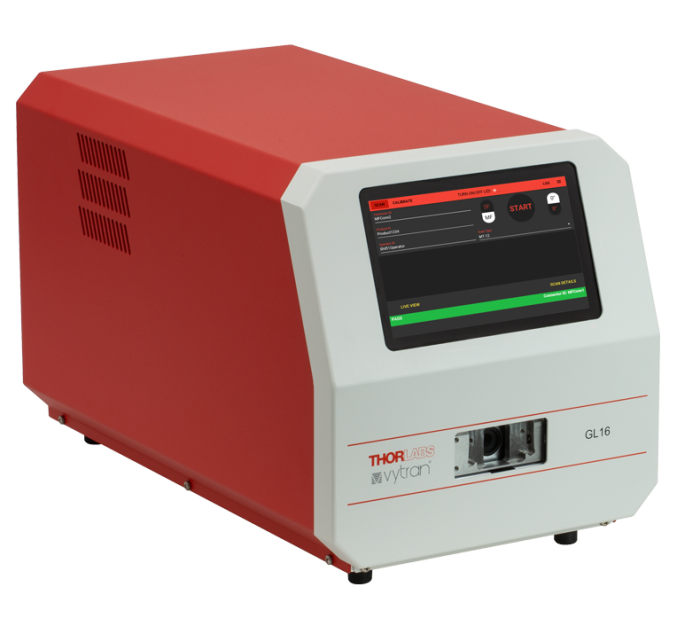

Торцевой интерферометр GL16 от Thorlabs измеряет и отображает геометрию торца одно- и многоволоконных соединителей. Бесконтактный метод, называемый сканирующей интерферометрией в белом свете (SWLI), обеспечивает высокую точность, повторяемость и надежность тестирования оптоволоконных соединителей, в частности, для тестирования «pass / fail» с использованием требований IEC или Telcordia. Системой можно управлять локально с помощью сенсорного дисплея или удаленно через приложение в браузере, что позволяет легко интегрировать прибор.
Все компоненты системы помещены в корпус. Широкополосный светодиодный источник света 570 нм используется с интерферометрической линзой объектива Майкельсона для измерения фазового сдвига при изменении высоты ступеньки до 35 мкм. Пьезоэлектрический столик перемещает линзу интерферометрического объектива относительно разъема и собирает результирующие интерференционные картины с помощью камеры высокого разрешения. Создается трехмерная карта высот поверхности соединителя, которая затем используется для расчета параметров геометрии волокна с поперечным разрешением 2,2 мкм и разрешением по высоте 1,1 нм.
Поставляемый в комплекте прибор GL16M4 MT позволяет в течение 8 секунд измерять до 72 волокон одновременно в кабельных разъемах с 12 рядами волокон. Интерферометр GL16 может измерять множество дополнительных типов волокон и типов разъемов путем замены оснастки.
Ключевые особенности:
- 3D-интерферометр для измерения геометрии торца волокна
- Бесконтактная сканирующая интерферометрия в белом свете
- Полностью соответствует отраслевым стандартам, например, IEC и Telcordia
- Совместим со всеми основными типами разъемов
- Стандарты NIST для калибровки предметного столика
- Полная информация о сканировании доступна за ≤8 секунд (обычно) на сенсорном экране
- Приложение на базе браузера поддерживает удаленный доступ
- Данные, экспортируемые в формат .CSV, базу данных SQL или отчет о сканировании
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Допустимые диаметры волокна
|
Одно волокно: 60–280 мкм, Мульти-волокна: 60 - 250 мкм |
Допустимые соединители
|
Одно волокно: FC / PC, FC / APC, SC / PC, LC / PC, Мульти-волокна: MT (MT12 или MT16), MPO (MPO12 или MPO16) |
Боковое разрешение измерения
|
2,2 мкм |
Разрешение высоты измерения
|
1,1 нм |
Поле зрения (Ш x В)
|
4,2 мм x 2,4 мм |
Диапазон сканирования по глубине
|
70 мкм |
Общее время измерения
|
4 с (типичное) одно волокно / 8 с (типичный) мульти-волокна |
Жесткий диск (SSD)
|
500 ГБ |
Вес
|
10,4 кг ( |
Питание
|
120/240 В переменного тока, 50/60 Гц при 1 А |
Размеры (Д x Ш x В)
|
257,8 мм x 466,9 мм x 238,0 мм |
