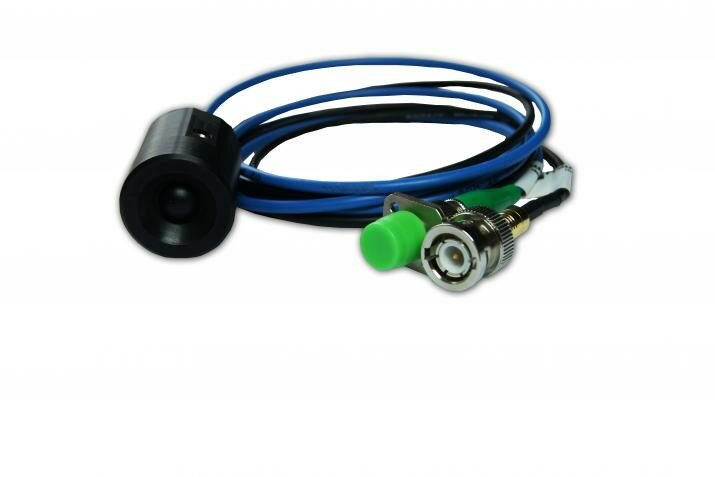

Терагерцовая фотопроводящая антенна TERA15-TX-FC
Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
- Материал антенны
- InGaAs/InAlAs
- Светочувствительность
- до 1.57 мкм
- Структура антенны
- полосковая линия, зазор: 100 мкм
- Оптоволоконное соединение
- PM-PANDA, l=100 см, FC/APC connector, SMF 28 волокно по запросу
- Антенна электрическое соединение
- BNC коннектор
- Описание
- Описание
- Характеристики
Волоконная антенна Tera15-TX-FC (излучатель) для лазеров на длине волны 1560 нм.
Обеспечивает генерацию излучения в диапазоне до 4,5 ТГц. Соотношение сигнал-шум >80 дБ; Мощность ТГц сигнала до ~ 100 мкВт.
Корпус терагерцовых фотопроводящих антенн соединен с волокном, что позволяет использовать сгенерированное ТГц излучение на большом расстоянии от источника.
Компания АО «ЛЛС» является официальным дистрибьютором компании Menlo Systems на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Компания «ЛЛС» гарантирует Вам высокое качество и быструю доставку компонентов.
Характеристики
-
ПараметрЗначение
-
Материал антенныInGaAs/InAlAs
-
Светочувствительностьдо 1.57 мкм
-
Структура антенныполосковая линия, зазор: 100 мкм
-
Оптоволоконное соединениеPM-PANDA, l=100 см, FC/APC connector, SMF 28 волокно по запросу
-
Антенна электрическое соединениеBNC коннектор
-
Диаметр корпуса24.95 мм
-
Условия эксплуатации
-
Мощность оптическая< 30 мВт
-
Длительность импульса< 100 фс
-
Частота повторения100 МГц (80...250 МГц)
-
Напряжение смещения0-120 В
-
Частота модуляциидо 75 кГц (однополярный)
-
Характеристики, измеренные в тестовом волокне
-
форма импульса ТГцразница времени от пика к пику < 800 фс
-
20 дб> 1,5 ТГц
-
Максимум спектра Фурье0.3 ТГц
-
Уровень шума4.5 ТГц
