Эксклюзивный дистрибьютор ООО «Нордлэйз» в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции ООО «Нордлэйз», полную техническую поддержку, а также поставку образцов.

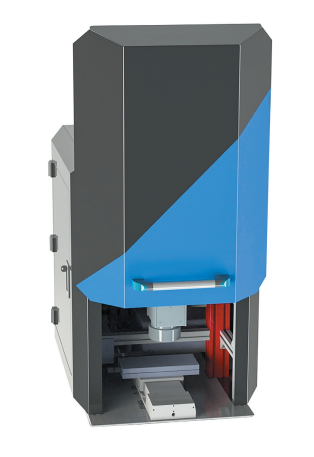

Технологический стенд предназначен для отработки технологий микрообработки материалов с использованием лазерного излучения. Оснащён двумя лазерными источниками с длинами волн 1064 нм и 532 нм с ультракороткой длительностью импульса. Позволяет решать широкий спектр задач: сверхточная маркировка, резка стекла и керамики, лазерная очистка, скрайбирование, прошивка отверстий диаметром менее 100 мкм, сварка стекла и металлов. Управление осуществляется через систему линейных перемещений, гальвосканер, систему автофокусировки и систему визуализации с ПО с графическим интерфейсом.
Ключевые особенности
- Две длины волн: 1064 нм и 532 нм
- Ультракороткая длительность импульсов
- Минимальный размер пятна менее 10 мкм
- Точность позиционирования менее 0,1 мкм
- Плотность энергии воздействия до 20 Дж/см²
- Система линейных перемещений
- Гальвосканер
- Система автофокусировки
- Система визуализации области обработки (2 камеры)
Обрабатываемые материалы
- Сверхтвердые и жаропрочные сплавы
- Стекло
- Сплавы с высокой теплопроводностью
- Керамика
- Композиты
Программное обеспечение
- Автофокусировка
- Регулировка мощности
- Разметка паттерна обработки на видео с камеры
- Захват изображений с камеры (скриншоты)
- Цифровое увеличение
- Пресеты режимов обработки (сохранение и загрузка)
- Автопоиск и автоматическое детектирование заготовки
- Остановка обработки при обнаружении золота в зоне обработки
- Редактор геометрических примитивов с привязкой к системе координат
|
Длина волны
|
1064 нм |
|
Длительность импульса
|
1,5 / 2,5 / 4 / 8 / 16 / 30 / 50 / 120 / 200 нс |
|
Частота следования импульсов
|
2–4000 кГц |
|
Максимальная энергия в импульсе
|
1 мДж |
|
Средняя мощность
|
50 Вт |
|
Поле обработки (сканатор)
|
55 × 55 мм |
|
Повторяемость сканера
|
< 1 мкрад |
|
Скорость позиционирования пучка
|
10 м/с |
|
Диапазон перемещений Z
|
100 мм |
|
Повторяемость по Z
|
±5 мкм |
|
Разрешение по Z
|
1,25 мкм |
|
Макс. нагрузка по Z
|
40 кг |
|
Камера 1 (соосная)
|
50 × 50 мм |
|
Камера 2 (под углом)
|
100 × 100 мм |
- Сверхточная маркировка
- Резка стекла
- Резка керамики
- Лазерная очистка поверхностей
- Скрайбирование
- Прошивка отверстий диаметром менее 100 мкм
- Профилирование поверхности
- Сверхточная резка
- Сварка стекла и металлов
