Официальный дистрибьютор Vytran в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Vytran, полную техническую поддержку, а также поставку образцов.

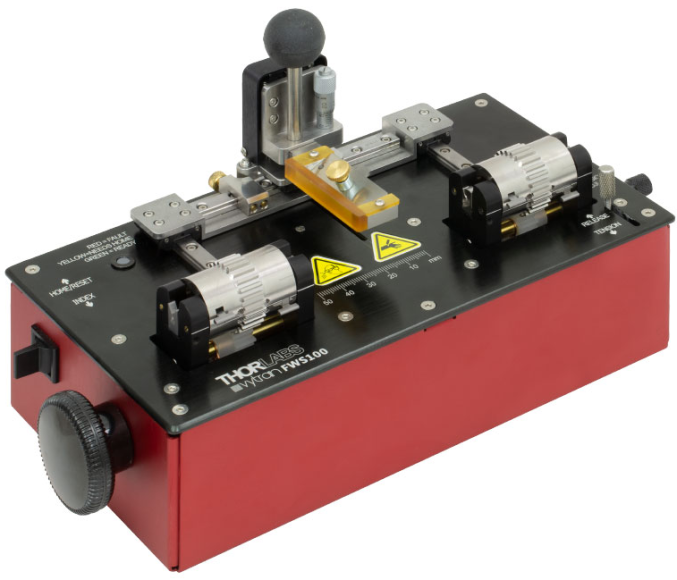

Стриппер FWS100 удаляет полиимидное покрытие с волокон с диаметром оболочки от 80 до 400 мкм и диаметром покрытия от 100 до 250 мкм, 400 мкм или 500 мкм. Вращающиеся цилиндры на обоих концах стриппера используются для удержания оптического волокна под напряжением. Пользователи могут зачистить области длиной от 1 до 50 мм, перемещая скользящие упоры для достижения желаемого расстояния.
Данный стриппер оптимизирован для быстрого и точного удаления покрытия с высокой повторяемостью и простотой использования. Для справки под лезвием имеется шкала размером 50 мм; для точной зачистки волокна следует предварительно сделать маркировку. Высоту лезвия можно установить, нажав на круглую ручку и отрегулировав микрометр так, чтобы лезвие соприкасалось с покрытием. Пользователи вручную зачищают волокно, перемещая лезвие справа налево. Волокно можно поворачивать с шагом 18 ° с помощью ручки вращения, расположенной на левой стороне устройства.
Для каждого вращающегося цилиндра требуется нижняя вставка, верхняя вставка, задняя направляющая и передняя направляющая, чтобы должным образом удерживать волокно на месте во время процесса зачистки. FWS100 включает две верхние вставки и две задние направляющие, которые предварительно установлены в барабанах вращения. Они могут использоваться с волокнами любого размера и не должны извлекаться пользователем. Один набор вставок держателя волокна необходимо приобретать отдельно. В каждый набор входят две нижние вставки и две передние направляющие. Вставки удерживают волокно на месте, а направляющие удерживают волокно близко к центру вращения.
В комплект FWS100 входят набор инструментов и 100 сменных лезвий. Каждый блок поставляется с блоком питания и шнуром питания.
Ключевые особенности:
- Волокна с диаметром оболочки от 80 мкм до 400 мкм.
- Полиимидные покрытия диаметром от 100 до 250 мкм, 400 мкм или 500 мкм
- Механическое лезвие со сроком службы 100-200 снятий
- Ручное вращение с 20 фиксированными положениями на расстоянии 18 ° друг от друга
- Верхние вставки и задние направляющие - входят в комплект
- Включает инструменты для установки нижних вставок и передних направляющих
- Требуется набор вставок держателя волокна (продается отдельно)
Для обсуждения аксессуаров - держателей волокон, сменных ножей обратитесь к нашему инженеру по волоконным системам - Ромашовой Василисе v.romashova@lenlasers.ru
АО «ЛЛС» является официальным дистрибьютором компаний Thorlabs и Vytran на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Материал волокна
|
кварц |
Материал покрытия
|
полиимид |
Диаметр оболочки
|
80 мкм - 400 мкм |
Диаметр покрытия
|
100 мкм - 250 мкм, 400 мкм, 500 мкм |
Длина полосы
|
1 мм - 50 мм |
Метод очистки
|
Многопроходный с ручным вращением |
Лезвия
|
Одностороннее прецизионное лезвие |
Срок службы лезвий
|
100 - 200 снятий |
Поворот волокна
|
Ручное вращение, 20 положений фиксации на расстоянии 18 ° друг от друга |
Питание
|
12 VDC |
Размеры
|
273.7 мм x 128.5 мм x 157.3 мм |
Вес
|
2.2 кг |
