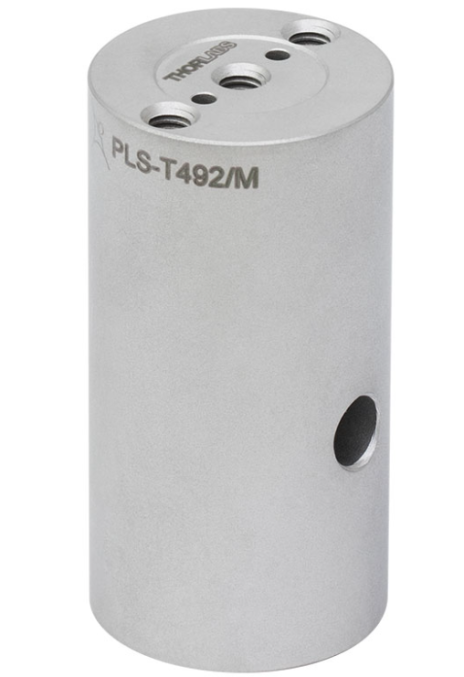

    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия

    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание
    • Документация

    Эти стержни имеют три монтажных отверстия 8-32 (M4 x 0,7), расположенных сверху, и одно монтажное отверстие 1/4 "-20 (M6 x 1,0) снизу. Они предназначены для крепления оправ для зеркал Polaris Ø2" и Ø3 ", которые имеют две и три цековки # 8 (M4) на каждой монтажной поверхности соответственно. Это позволяет использовать эти большие крепления для зеркал без ущерба для устойчивости. Монтажные отверстия 8-32 (M4) расположены на одной линии с центром межцентровое расстояние 0,37 дюйма (9,5 мм). На каждом конце стойки есть два отверстия под установочный штифт диаметром 2 мм, расположенные по обе стороны от центрального монтажного отверстия.

    Центровочное отверстие Ø6 мм расположено в 20 мм от нижней части стойки и может использоваться в сочетании с нашими стержнями клетки для выравнивания нескольких креплений вдоль общей оптической оси или для точной настройки угла. Обратите внимание, что установочное отверстие не проходит полностью через стойки PLS-T1 и PLS-T242 / M. Вместо этого эти стойки содержат два отверстия на противоположных сторонах, в пределах ± 0,3 °, глубиной 0,20 дюйма (5,1 мм). Учитывая их меньшую длину, сквозное отверстие будет мешать монтажной резьбе и препятствовать надежному креплению компонентов к стойке.

    Ключевые особенности:

    • Предназначен для крепления на оправах Polaris Ø2 "и Ø3"
    • Три расположенных сверху 8-32 (M4 x 0,7) монтажных отверстия
    • Одно расположенное снизу монтажное отверстие 1/4 "-20 (M6 x 1,0)
    • Два отверстия под установочные штифты диаметром 2 мм на каждом конце для точного монтажа (установочные штифты в комплект не входят)

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину PLS-T492/M
    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия: M4, длина: 49.2 мм По запросу
    В корзину PLS-T242/M
    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия: M4, длина: 24.2 мм По запросу
    В корзину PLS-T996/M
    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия: M4, длина: 99.6 мм По запросу
    В корзину PLS-T746/M
    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия: M4, длина: 74.6 мм По запросу
    В корзину PLS-T605/M
    Стержни Ø25 мм для держателей оптики Polaris, 3 крепежных отверстия: M4, длина: 60.5 мм По запросу
