Китайское производство
№:

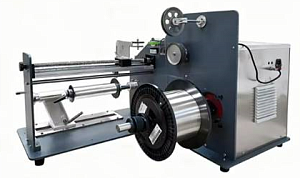

Winding machine
Характеристики
Размеры машины (ДxШxВ)
—
1075 x 805 x 640 мм
Размер упаковки (ДxШxВ)
—
1180 x 880 x 830 мм
Вес нетто
—
136.4 кг
Вес брутто (с упаковкой)
—
173 кг
Грузоподъемность
—
20 кг
Макс. скорость намотки
—
400 м/мин
Макс. длина волокна
—
50 км
Метод измерения
—
метр / оборот / слой
Диаметр намоточного вала
—
< 300 мм
Длина намоточного вала
—
350 мм
Все характеристики
Оборудование предназначено для прецизионной намотки оптического волокна на катушки различных типов (конические, рупорные, цилиндрические). Принцип действия основан на синхронизированном управлении вращением вала и перемещением раскладчика посредством ПЛК с сенсорным экраном. Встроенная система электромеханической регулировки обеспечивает точный контроль натяжения волокна в процессе намотки, предотвращая микроизгибы и оптические потери. Все контактирующие с волокном элементы выполнены из керамики, исключающей абразивный износ. Машина поддерживает различные алгоритмы укладки (параллельная, сотовая, с переменным шагом) и работает на скорости до 400 м/мин с длиной непрерывной намотки до 50 км, что делает её эффективным решением для серийного производства.
АО «ЛЛС» поставляет оборудование в кратчайшие сроки – всего за 4 недели. Предложение сочетает доступную цену, высокую надежность и проверенную временем конструкцию, обеспечивающую бесперебойную работу в интенсивном режиме.
Документы
|
Размеры машины (ДxШxВ)
|
1075 x 805 x 640 мм |
|
Размер упаковки (ДxШxВ)
|
1180 x 880 x 830 мм |
|
Вес нетто
|
136.4 кг |
|
Вес брутто (с упаковкой)
|
173 кг |
|
Грузоподъемность
|
20 кг |
|
Макс. скорость намотки
|
400 м/мин |
|
Макс. длина волокна
|
50 км |
|
Метод измерения
|
метр / оборот / слой |
|
Диаметр намоточного вала
|
< 300 мм |
|
Длина намоточного вала
|
350 мм |
|
Входное напряжение
|
110В - 220В (универсальное) |
|
Рабочее напряжение
|
110В - 220В, 5А |
|
Макс. выходная мощность
|
1000 Вт |
|
Тип управления
|
ПЛК (программируемый логический контроллер) |
|
Интерфейс
|
Сенсорный экран |
|
Программное обеспечение
|
Автономная интеллектуальная система управления |
|
Регулировка натяжения
|
Встроенная система (с возможностью ручной настройки) |
|
Поддержка методов намотки
|
Сотовая, с увеличением/уменьшением шага, параллельная, многоступенчатая |
|
Типы наматываемых дисков
|
Рупорные, конические, любые спецформы |
|
Защита волокна
|
Все контактные детали из керамики |
|
Доп. системы
|
Система автоопределения скорости, S-образное ускорение/торможение |
