Сканирующая 3D голова 12 мм с динамической фокусировкой
Характеристики
Рабочая длина волны, нм
—
355, 1064
Апертура входного пучка, мм
—
12
Размер входного пучка модуля оси Z,
—
6 (355 нм), 7,5 (1064 нм)
Угол сканирования, °
—
±11
Повторяемость, μрад
—
8
Максимальный дрейф усиления, ppm/K
—
15
Долговременный дрейф более 8 ч., мрад
—
0,35
Максимальный дрейф смещения, μрад/К
—
35
Максимальная скорость обработки, мм/с
—
2000
Время отклика малого шага сканатора, мс
—
≤2,8
Все характеристики
Официальный дистрибьютор Scanner Optics Co., Ltd в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Scanner Optics Co., Ltd, полную техническую поддержку, а также поставку образцов.

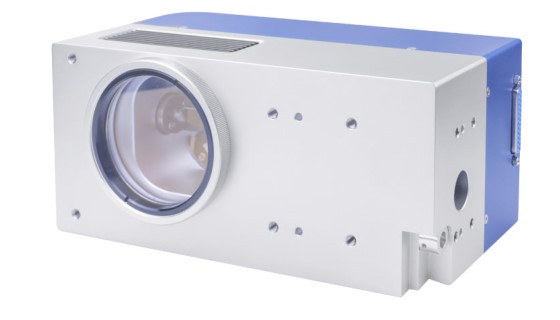

Сканирующая 3D голова – система на базе гальванометрического сканатора и модуля динамической фокусировки. Интеграция 2D-сканирующей головы и двигателя с звуковой катушкой обеспечивают быстрое 3D-сканирование криволинейных поверхностей и сканирование больших областей. Данный тип сканирующей головы обладает такими характеристиками, как высокая точность, высокая стабильность и поддержка настройки адаптивных функций под задачи заказчика.
Ключевые особенности:
Ключевые особенности:
- Система обеспечивает минимальный размер сфокусированного лазерного пятна при разных размерах поля и максимальную плотность энергии для высокопроизводительной лазерной обработки материалов
- Благодаря использованию протокола связи TCP/IP возможно одновременное управление несколькими 3D головами с одного компьютера
- Высокая степень интеграции для удобной установки и использования
Документы
Сканирующая 3D голова 12 мм
325,6 кб
|
Рабочая длина волны, нм
|
355, 1064 |
|
Апертура входного пучка, мм
|
12 |
|
Размер входного пучка модуля оси Z,
|
6 (355 нм), 7,5 (1064 нм) |
|
Угол сканирования, °
|
±11 |
|
Повторяемость, μрад
|
8 |
|
Максимальный дрейф усиления, ppm/K
|
15 |
|
Долговременный дрейф более 8 ч., мрад
|
0,35 |
|
Максимальный дрейф смещения, μрад/К
|
35 |
|
Максимальная скорость обработки, мм/с
|
2000 |
|
Время отклика малого шага сканатора, мс
|
≤2,8 |
|
Время отклика малого шага динамической фокусирующей системы, мс
|
≤2,3 |
|
Температура эксплуатации, °C
|
0~+40 |
|
Температура хранения, °C
|
-10~+60 |
|
Влажность
|
≤75% без образования конденсата |
|
Требования к питанию
|
± (15+1.5) VDC, мах. 10 А |
|
Масса, кг
|
4,5 |
|
Габариты, мм
|
235х110х139 |
- Аддитивные технологии (SLM печать)
- Микрообработка
- Лазерная маркировка
- Лазерная сварка
- Лазерная резка
- Лазерная очистка
