ExtraScan 30
Характеристики
Рабочая длина волны, нм
—
355, 532, 1064, 1080, 10600
Апертура входного пучка, мм
—
30
Время разгона (мс)
—
1,2
Смещение пучка, мм
—
35,53
Ошибка отслеживания, мс
—
0,5
Повторяемость, μрад
—
<1
Дрейф смещения, μрад/К
—
<15
Дрейф усиления, ppm/K
—
<8
Долговременный дрейф более 8 ч., мрад
—
<0,08
Время отклика на шаг (1 % полной шкалы), мс
—
1,5
Все характеристики
Официальный дистрибьютор Scanner Optics Co., Ltd в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Scanner Optics Co., Ltd, полную техническую поддержку, а также поставку образцов.

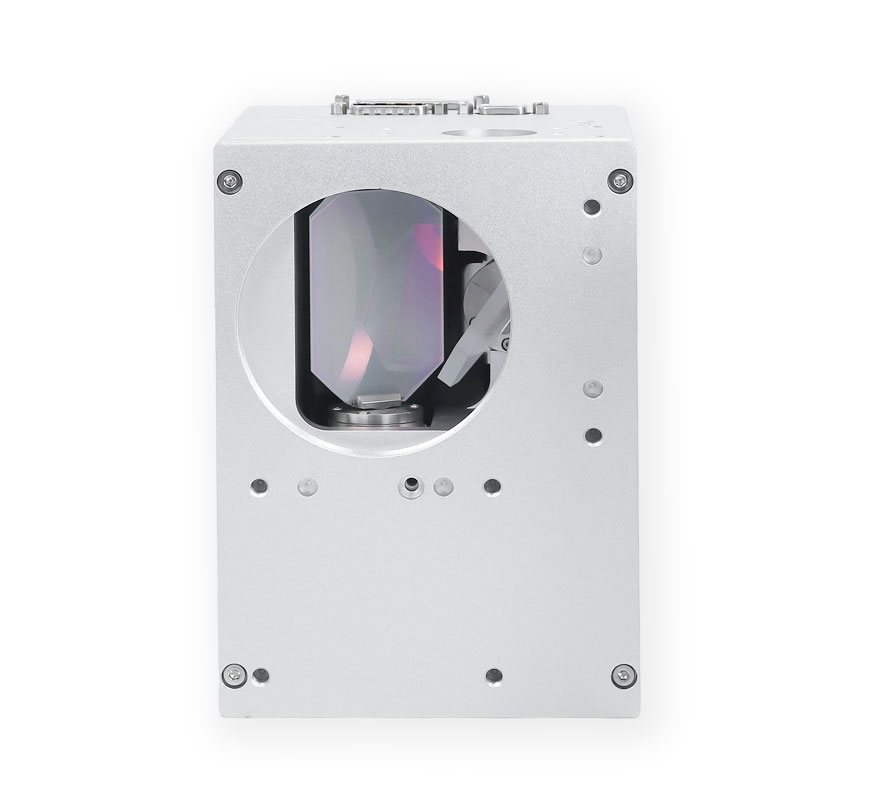

Сканирующая голова серии Extrascan – полностью цифровой гальванометрический сканатор, отвечающий требованиям высокой точности и дрейфа. Высокоточный решетчатый энкодер собственной разработки, цифровой гальвонометрический двигатель с разрешением 23 бита обеспечивают превосходные точности позиционирования и точности повторного позиционирования.
Отличительные особенности:
Отличительные особенности:
- Использование цифрового ШИМ-выходного каскада значительно снижает энергопотребление и тепловыделение
- 23-разрядный двигатель серии Extra обеспечивает высокую точность обработки
- Наличие индикатора неисправности, который отслеживает состояние устройства в режиме реального времени
- Замкнутый контур управления положением и обратная связь по состоянию обеспечивают точное управление и стабильную работу
Документы
Сканирующая 2D голова ExtraScan 30
212,3 кб
|
Рабочая длина волны, нм
|
355, 532, 1064, 1080, 10600 |
|
Апертура входного пучка, мм
|
30 |
|
Время разгона (мс)
|
1,2 |
|
Смещение пучка, мм
|
35,53 |
|
Ошибка отслеживания, мс
|
0,5 |
|
Повторяемость, μрад
|
<1 |
|
Дрейф смещения, μрад/К
|
<15 |
|
Дрейф усиления, ppm/K
|
<8 |
|
Долговременный дрейф более 8 ч., мрад
|
<0,08 |
|
Время отклика на шаг (1 % полной шкалы), мс
|
1,5 |
|
Время отклика на шаг (10 % полной шкалы), мс
|
5,0 |
|
Скорость позиционирования, м/с
|
3 |
|
Угол сканирования, °
|
±25 |
|
Ошибка усиления, мрад
|
<5 |
|
Ошибка нулевого смещения, мрад
|
<5 |
|
Требования к питанию
|
±15VDC, ≥5A |
|
Протокол связи
|
16 бит: XY2-100; 20 бит: ST2-100 |
|
Температура эксплуатации, °С
|
25±10 |
|
Тип охлаждения
|
водяное |
|
Масса, кг
|
5,2 |
- Аддитивные технологии (SLM печать)
- Микрообработка
- Лазерная маркировка
- Лазерная сварка
- Лазерная резка
- Лазерная очистка
