Сканирующая 3D/2,5D голова 14 мм с динамической фокусировкой
Характеристики
Рабочая длина волны, нм
—
355, 532, 1064
Апертура входного пучка, мм
—
14
Размер входного пучка модуля оси Z,
—
6 (355 нм), 3,5 (532 нм), 7 (1064 нм)
Угол сканирования, °
—
±22
Повторяемость, μрад
—
5
Максимальный дрейф усиления, ppm/K
—
12
Долговременный дрейф более 8 ч., мрад
—
0,3
Максимальный дрейф смещения, μрад/К
—
30
Максимальная скорость обработки, мм/с
—
650
Время отклика малого шага сканатора, мс
—
≤0,18
Все характеристики
Официальный дистрибьютор Scanner Optics Co., Ltd в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Scanner Optics Co., Ltd, полную техническую поддержку, а также поставку образцов.

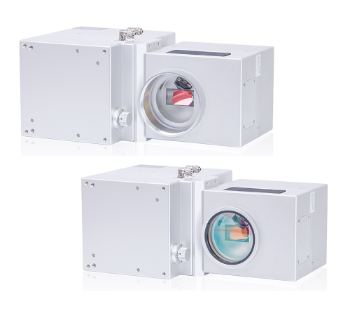

Сканирующая 3D голова – система на базе гальванометрического сканатора и модуля динамической фокусировки. Интеграция 2D-сканирующей головы и двигателя с звуковой катушкой обеспечивают быстрое 3D-сканирование криволинейных поверхностей и сканирование больших областей. Данный тип сканирующей головы обладает такими характеристиками, как высокая точность, высокая стабильность и поддержка настройки адаптивных функций под задачи заказчика.
Ключевые особенности:
Ключевые особенности:
- Система обеспечивает минимальный размер сфокусированного лазерного пятна при разных размерах поля и максимальную плотность энергии для высокопроизводительной лазерной обработки материалов
- Благодаря использованию протокола связи TCP/IP возможно одновременное управление несколькими 3D головами с одного компьютера
- Высокая степень интеграции для удобной установки и использования
Документы
|
Рабочая длина волны, нм
|
355, 532, 1064 |
|
Апертура входного пучка, мм
|
14 |
|
Размер входного пучка модуля оси Z,
|
6 (355 нм), 3,5 (532 нм), 7 (1064 нм) |
|
Угол сканирования, °
|
±22 |
|
Повторяемость, μрад
|
5 |
|
Максимальный дрейф усиления, ppm/K
|
12 |
|
Долговременный дрейф более 8 ч., мрад
|
0,3 |
|
Максимальный дрейф смещения, μрад/К
|
30 |
|
Максимальная скорость обработки, мм/с
|
650 |
|
Время отклика малого шага сканатора, мс
|
≤0,18 |
|
Время отклика малого шага динамической фокусирующей системы, мс
|
≤1,6 |
|
Температура эксплуатации, °C
|
0~+40 |
|
Температура хранения, °C
|
-10~+60 |
|
Влажность
|
≤75% без образования конденсата |
|
Требования к питанию
|
± (15+1.5) VDC, мах. 10 А |
|
Масса, кг
|
8,0 |
|
Габариты, мм
|
324х140х181,5 |
- Аддитивные технологии (SLM печать)
- Микрообработка
- Лазерная маркировка
- Лазерная сварка
- Лазерная резка
- Лазерная очистка
