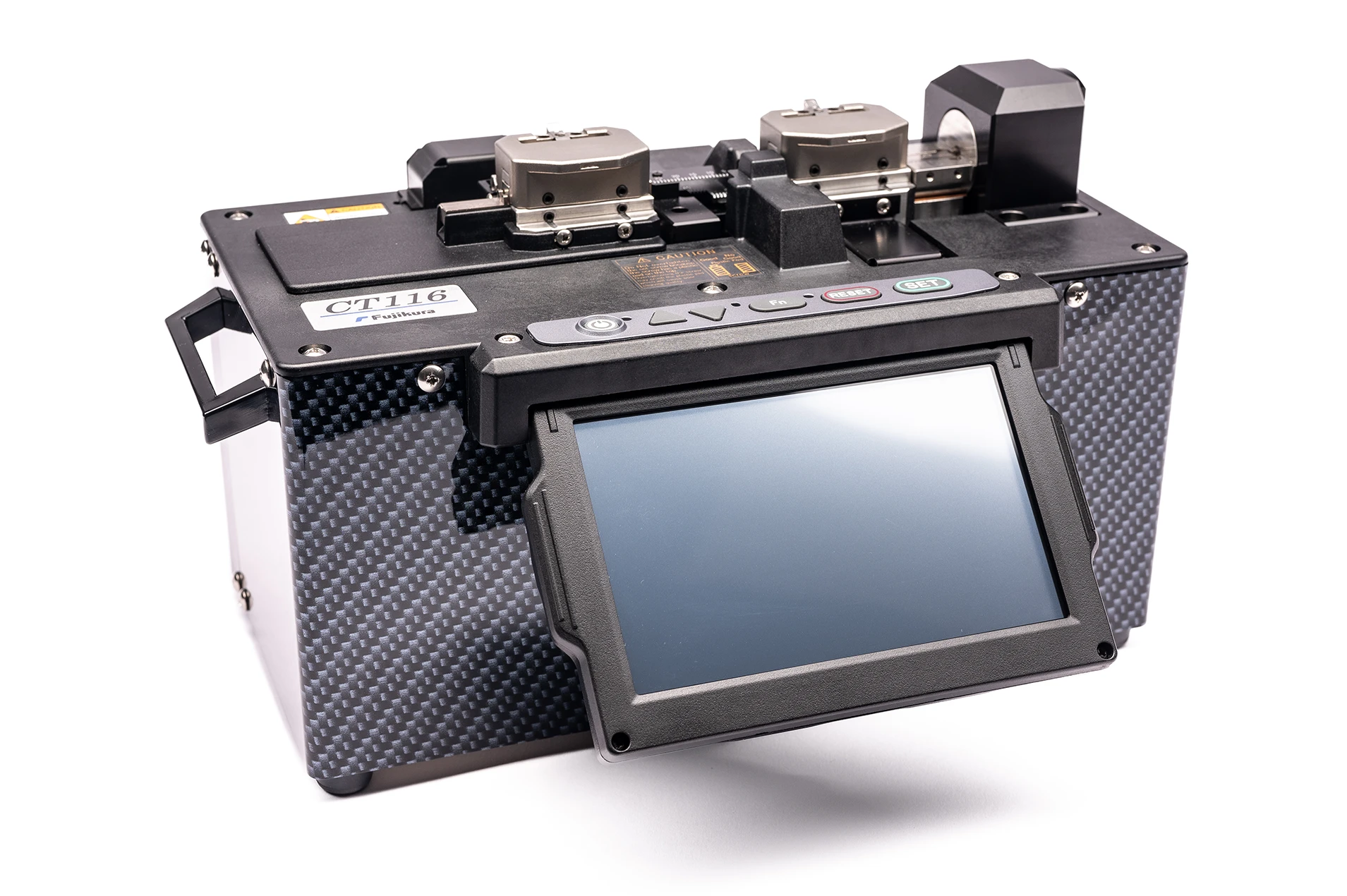

CT116 – полностью автоматизированная лабораторная система для подготовки оптических волокон. Это единственная модель в серии CT11x, которая сочетает способность работать с волокнами экстремально большого диаметра (до 1250 мкм) и выполнять угловой скол (APC) от 0 до 15 градусов. Ключевое отличие от модели CT115 – наличие прецизионного механизма скручивания волокна, что делает CT116 универсальным решением для самых требовательных задач, включая создание соединений с минимальным обратным отражением. Все процессы – фиксация волокна (автоматический прижим и поддержка), контроль лезвия, натяжение и выбор программы автоматизированы. Интеграция со сварочными аппаратами Fujikura 100P/100P+ через адаптер и держатели FH-серий обеспечивает бесконтактный и безопасный перенос волокна.
Ключевые особенности
- Главная уникальная функция – возможность выполнения прецизионного углового скола (0–15°) для волокон большого диаметра.
- Работа с оболочкой волокна от 80 до 1250 мкм.
- Автоматическая регулировка прижима, поддержки, высоты лезвия, натяжения и выбор программы по RFID.
- Максимальное натяжение до 10 000 гс для гарантированного скола толстых волокон.

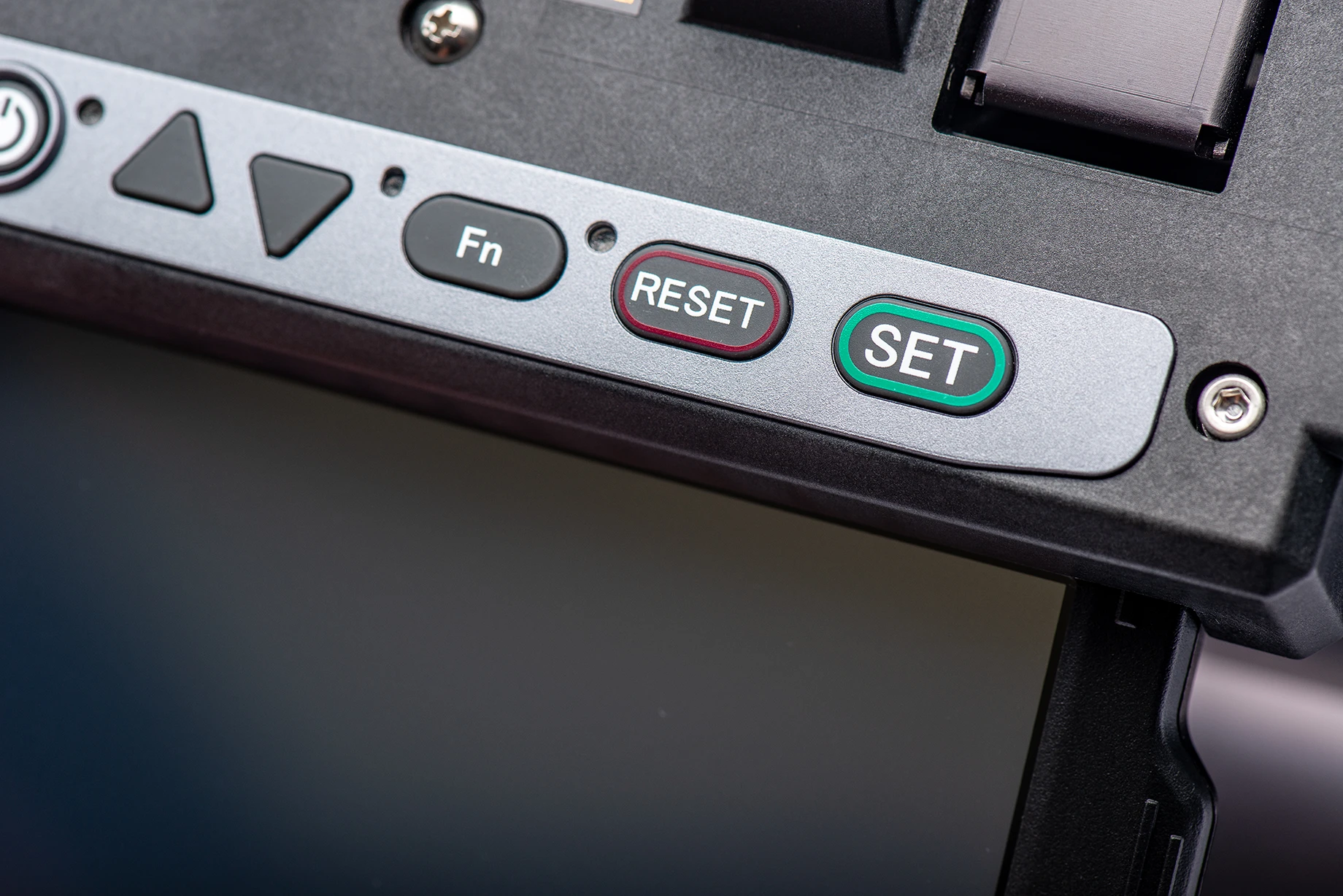

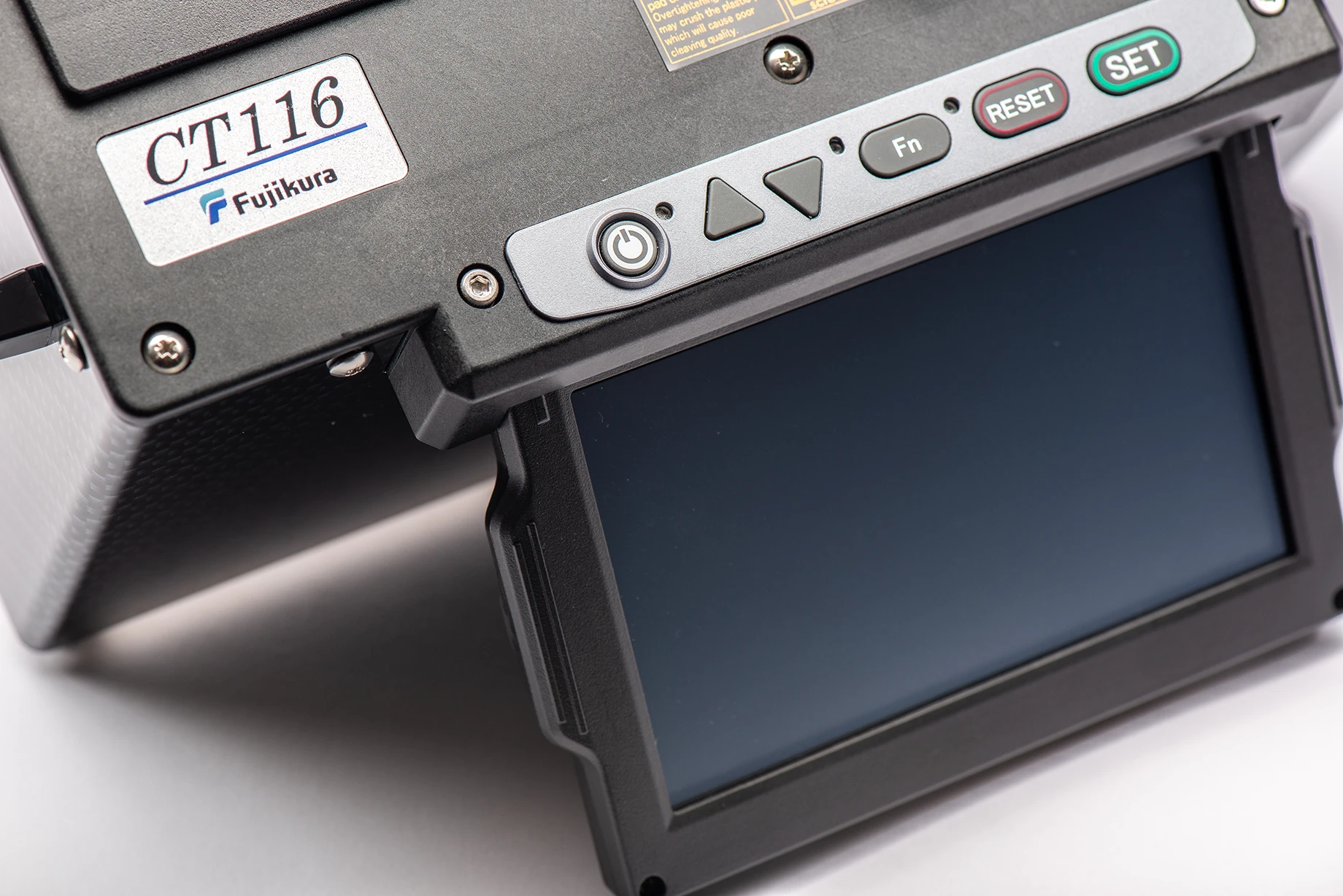

- Управление через сенсорный TFT-дисплей, возможность поворота волокна на 0–360° для точной юстировки.
- Расширенная память на 100 режимов и журнал 10 000 операций.
|
Применяемое волокно
|
Одиночное кварцевое оптическое волокно |
|
Диаметр оболочки
|
80 – 1250 мкм |
|
Диаметр покрытия
|
81 – 3182 мкм |
|
Регулировка силы прижима
|
Автоматическая |
|
Регулировка поддержки волокна
|
Автоматическая |
|
Диапазон натяжения
|
0 – 10 000 гс |
|
Длина скола
|
30 – 75 мм |
|
Угол скола (плоский)
|
0.2° (125 мкм) / 0.3° (400 мкм) / 1.0° (1000 мкм) |
|
Угловой скол (APC)
|
0 – 15° (зависит от типа волокна) |
|
Диапазон поворота волокна
|
0 – 360° |
|
Ресурс лезвия
|
200 000 сколов (для оболочки 250 и 400 мкм) |
|
Габариты (ШхВхГ)
|
240 × 133 × 151 мм |
|
Вес
|
4.2 кг (без вставок) |
|
Электропитание
|
Сетевой адаптер (AC 100–240 В, 50/60 Гц, выход DC 19 В) |
|
Дисплей
|
Сенсорный TFT, 4.95 дюйма |
|
Интерфейсы
|
USB 2.0 mini B (для подключения к ПК) |
|
Поддержка RFID-метки
|
Да |
|
Количество режимов скола
|
10 (в памяти устройства) / 3 (выбор переключателем) |
|
Память устройства
|
100 режимов скола, журнал на 10 000 операций |
|
Условия эксплуатации
|
Температура: 0 – +40°C, влажность: 0 – 95% (без конденсации) |
|
Условия хранения
|
Температура: –40 – +80°C, влажность: 0 – 95% (без конденсации) |
|
Автоматические функции
|
Выбор режима по RFID, автоматическая поддержка и прижим, контроль высоты лезвия, установка натяжения |
|
Дополнительно
|
ПО для обновления прошивки и управления параметрами, совместимость с адаптером для держателей FH-серий |
