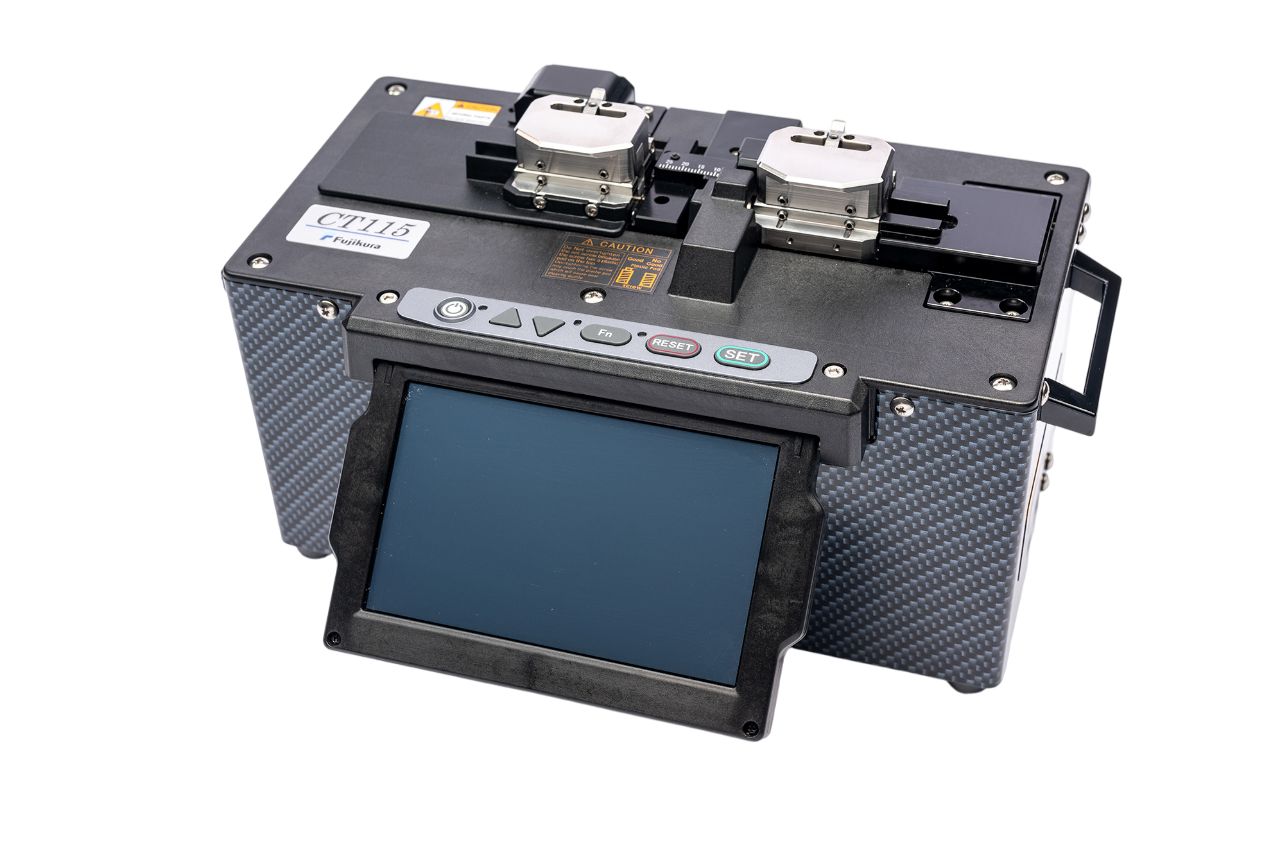

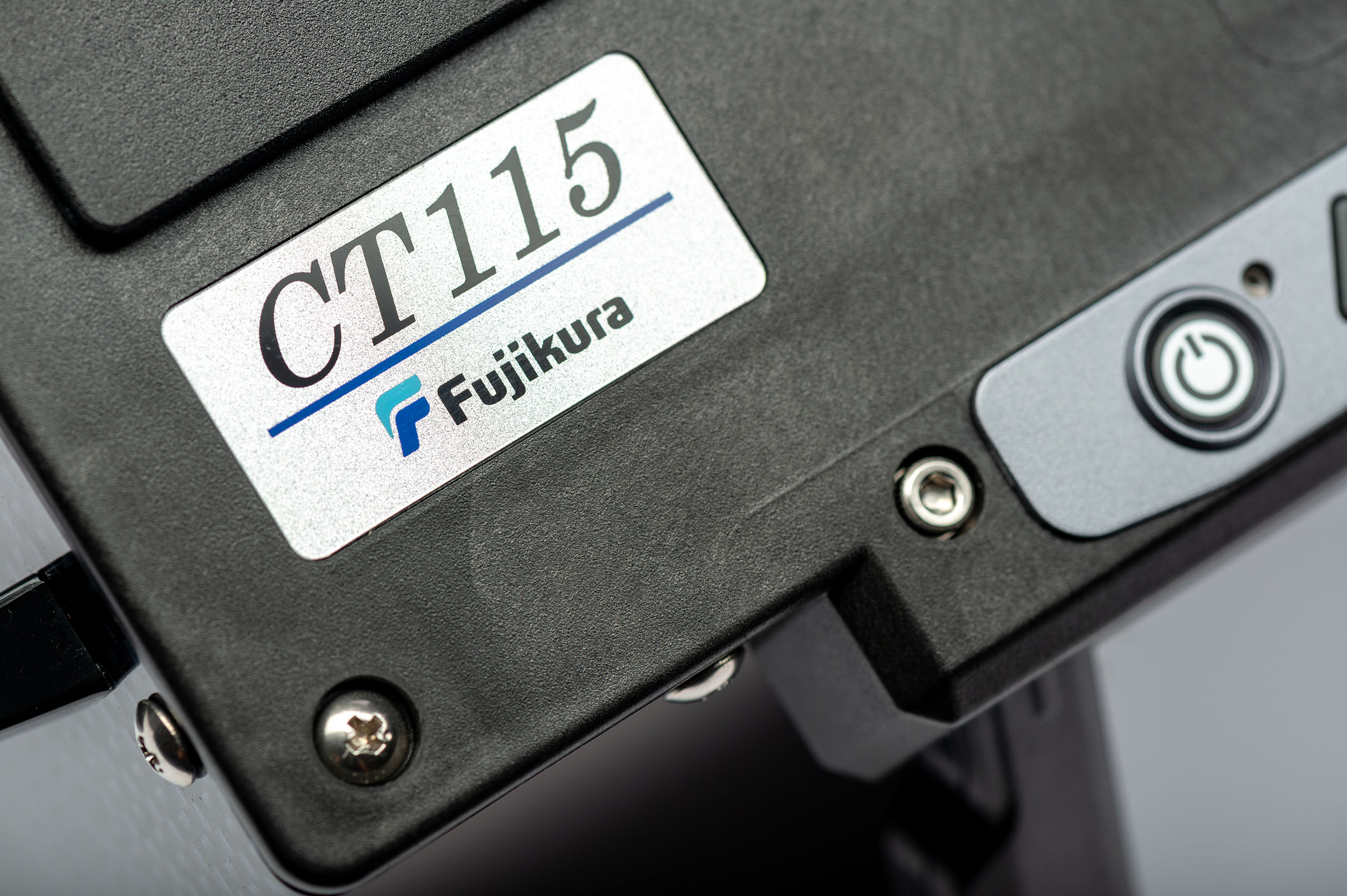

CT115 представляет собой флагманскую полностью автоматизированную лабораторную систему для скалывания оптических волокон экстремально большого диаметра. Это решение высшего класса для подготовки волокон с диаметром кварцевой оболочки от 80 до 1250 мкм, включая самые толстые специализированные волокна. Прибор исключает влияние человеческого фактора за счёт полной автоматизации ключевых процессов: фиксации волокна (сила прижима и поддержка), контроля высоты лезвия и установки натяжения. Для работы используется система блоков со сменными вставками, обеспечивающая надёжное закрепление волокон любого диаметра. Интеграция в рабочий процесс со сварочными аппаратами Fujikura 100P/100P+ осуществляется через опциональный адаптер и держатели серий FH-100-xxx/FH-110-xxx, что позволяет осуществлять бесконтактный перволок. Управление через сенсорный дисплей и поддержка RFID-меток делают работу максимально быстрой и безошибочной.
Ключевые особенности
- Поддержка волокон с оболочкой до 1250 мкм – максимальный показатель в линейке.
- Автоматическая установка силы прижима, поддержки волокна, высоты лезвия и натяжения.
- Максимальное натяжение до 10 000 гс для гарантированного скола толстых волокон.
- Совместимость с держателями сварочных аппаратов через адаптер и автоматический выбор программы по RFID-метке.

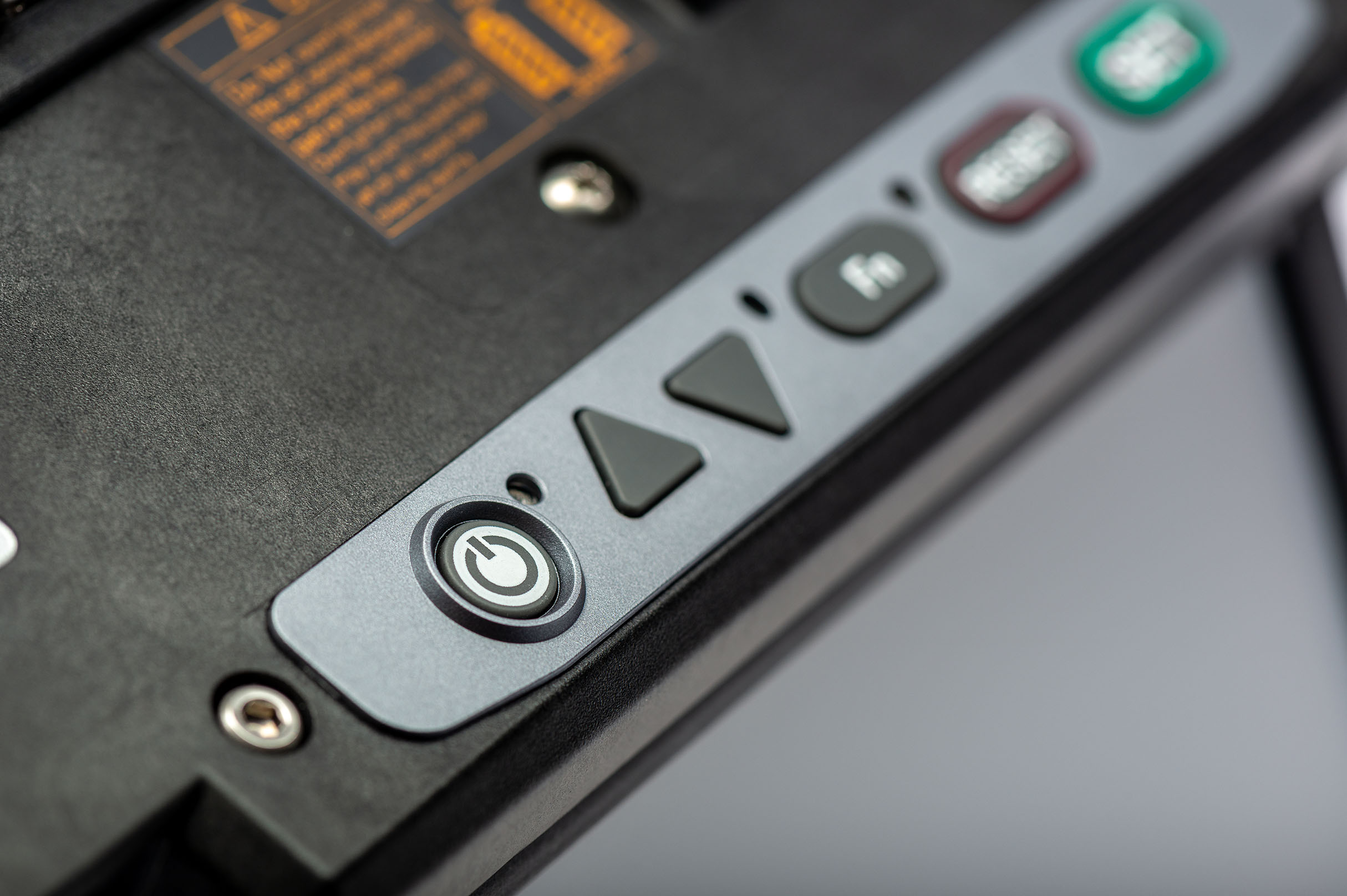

- Управление через сенсорный TFT-дисплей и возможность тонкой настройки через ПО.
- Память на 100 пользовательских режимов и журнал на 10 000 выполненных операций.
|
Применяемое волокно
|
Одиночное кварцевое оптическое волокно |
|
Диаметр оболочки
|
80 – 1250 мкм |
|
Диаметр покрытия
|
81 – 3182 мкм |
|

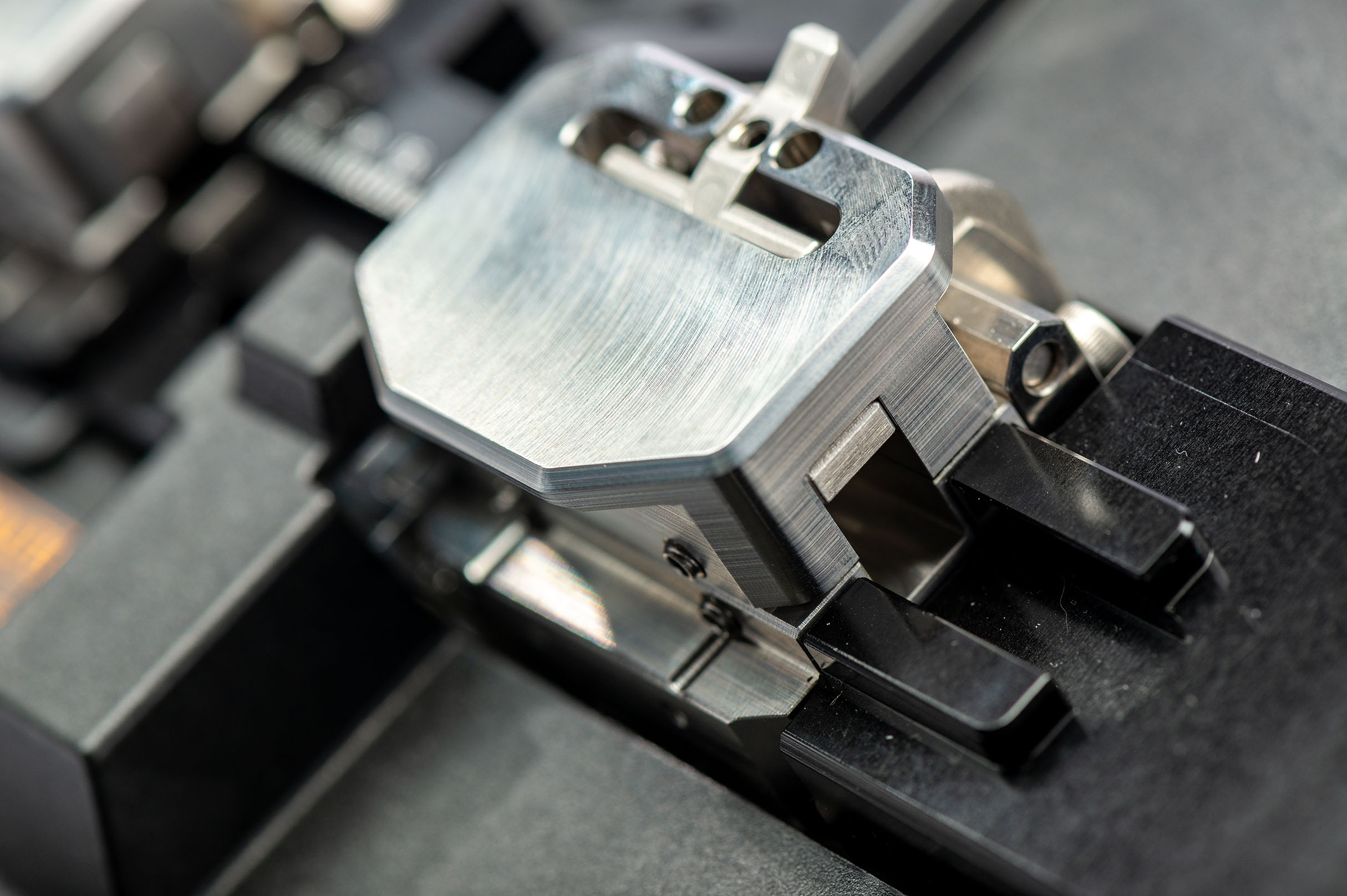

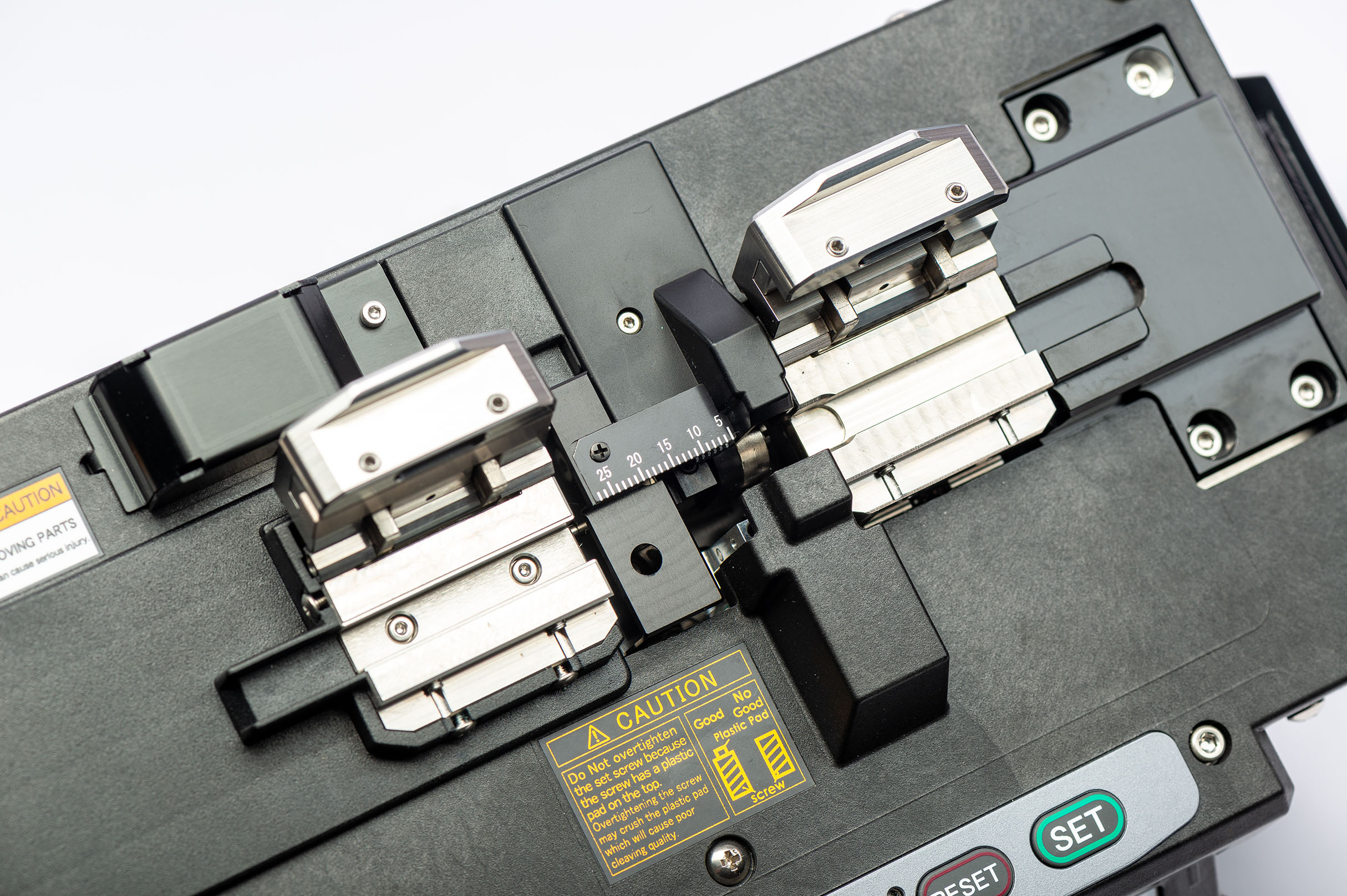

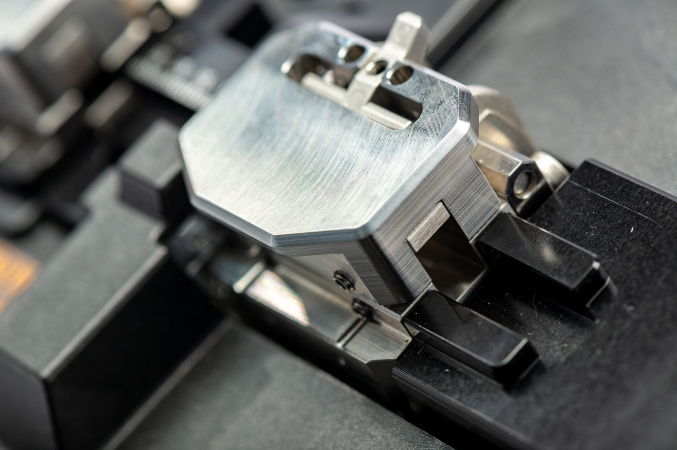

Система фиксации
|
Блоки со сменными вставками |
|
Регулировка силы прижима
|
Автоматическая |
|
Регулировка поддержки волокна
|
Автоматическая |
|
Диапазон натяжения
|
0 – 10 000 гс |
|
Длина скола
|
30 – 75 мм |
|
Угол скола
|
0.2° (125 мкм) / 0.3° (400 мкм) / 1.0° (1000 мкм) |
|
Ресурс лезвия
|
200 000 сколов (для оболочки 250 и 400 мкм) |
|
Габариты (ШхВхГ)
|
240 × 133 × 142 мм |
|
Вес
|
3.9 кг (без вставок) |
|
Электропитание
|
Сетевой адаптер (AC 100–240 В, 50/60 Гц, выход DC 19 В) |
|
Дисплей
|
Сенсорный TFT, 4.95 дюйма |
|
Интерфейсы
|
USB 2.0 mini B (для подключения к ПК) |
|
Поддержка RFID-метки
|
Да |
|
Количество режимов скола
|
10 (в памяти устройства) / 3 (выбор переключателем) |
|
Память устройства
|
100 режимов скола, журнал на 10 000 операций |
|
Условия эксплуатации
|
Температура: 0 – +40°C, влажность: 0 – 95% (без конденсации) |
|
Условия хранения
|
Температура: –40 – +80°C, влажность: 0 – 95% (без конденсации) |
|
Автоматические функции
|
Выбор режима по RFID, автоматическая поддержка, контроль высоты лезвия, установка натяжения и силы прижима |
|
Дополнительно
|
ПО для обновления прошивки и управления параметрами, совместимость с адаптером для держателей FH-серий |
