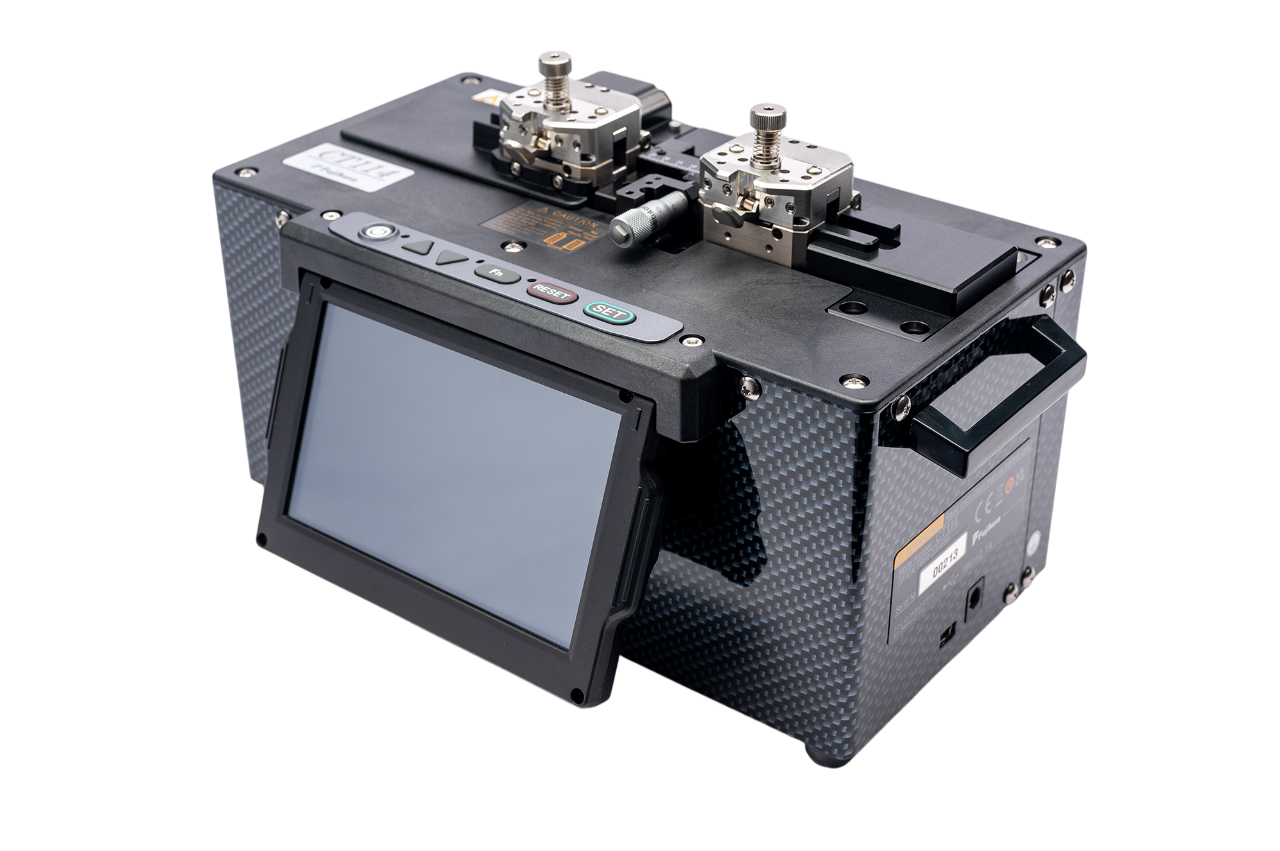

CT114 – это специализированный лабораторный автоматический скалыватель, разработанный для работы с оптическими волокнами большого диаметра. Он обеспечивает высококачественную подготовку торцов волокон с диаметром кварцевой оболочки от 80 до 660 мкм, что делает его незаменимым инструментом для современных сетей и специальных применений.

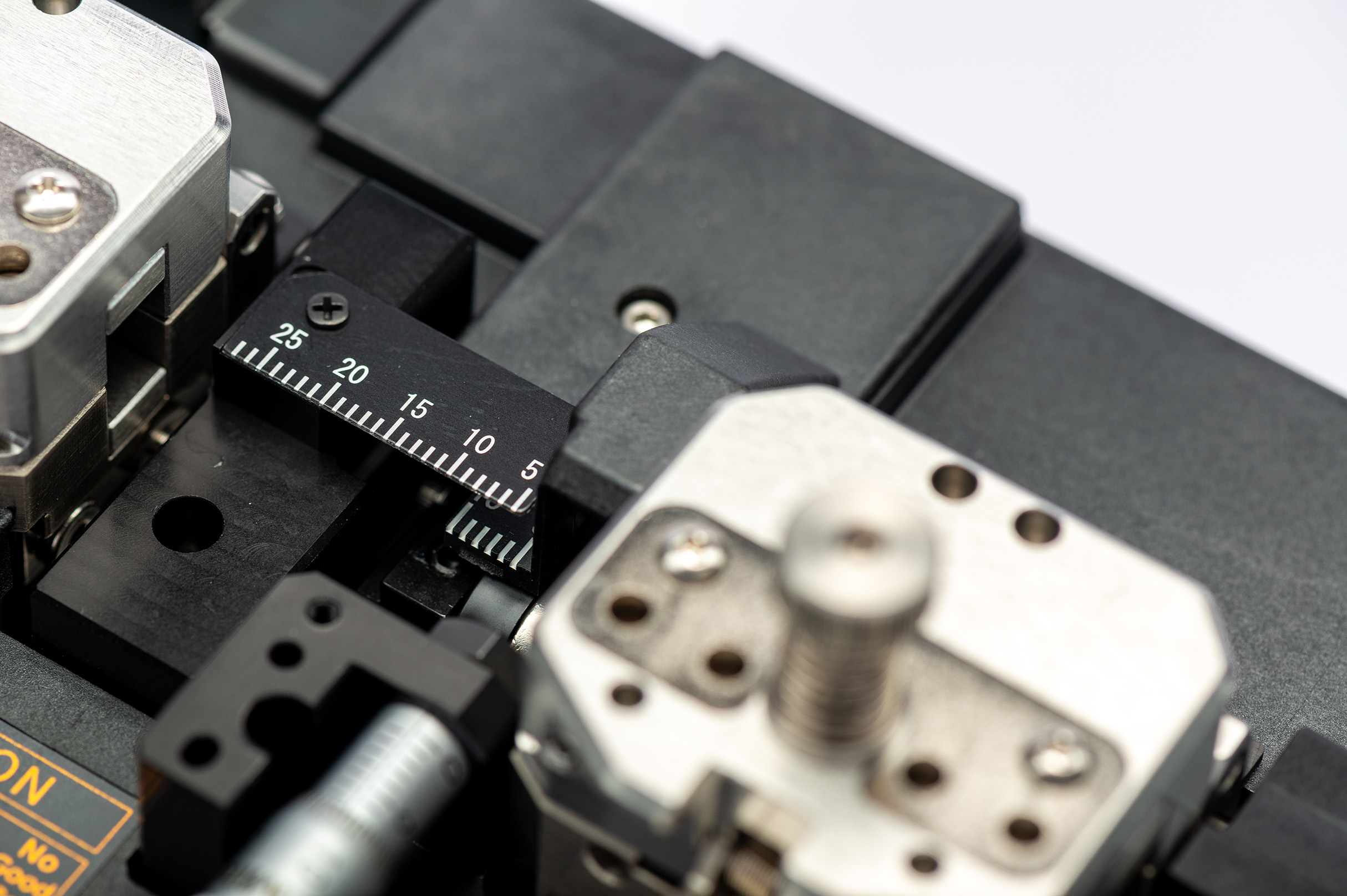

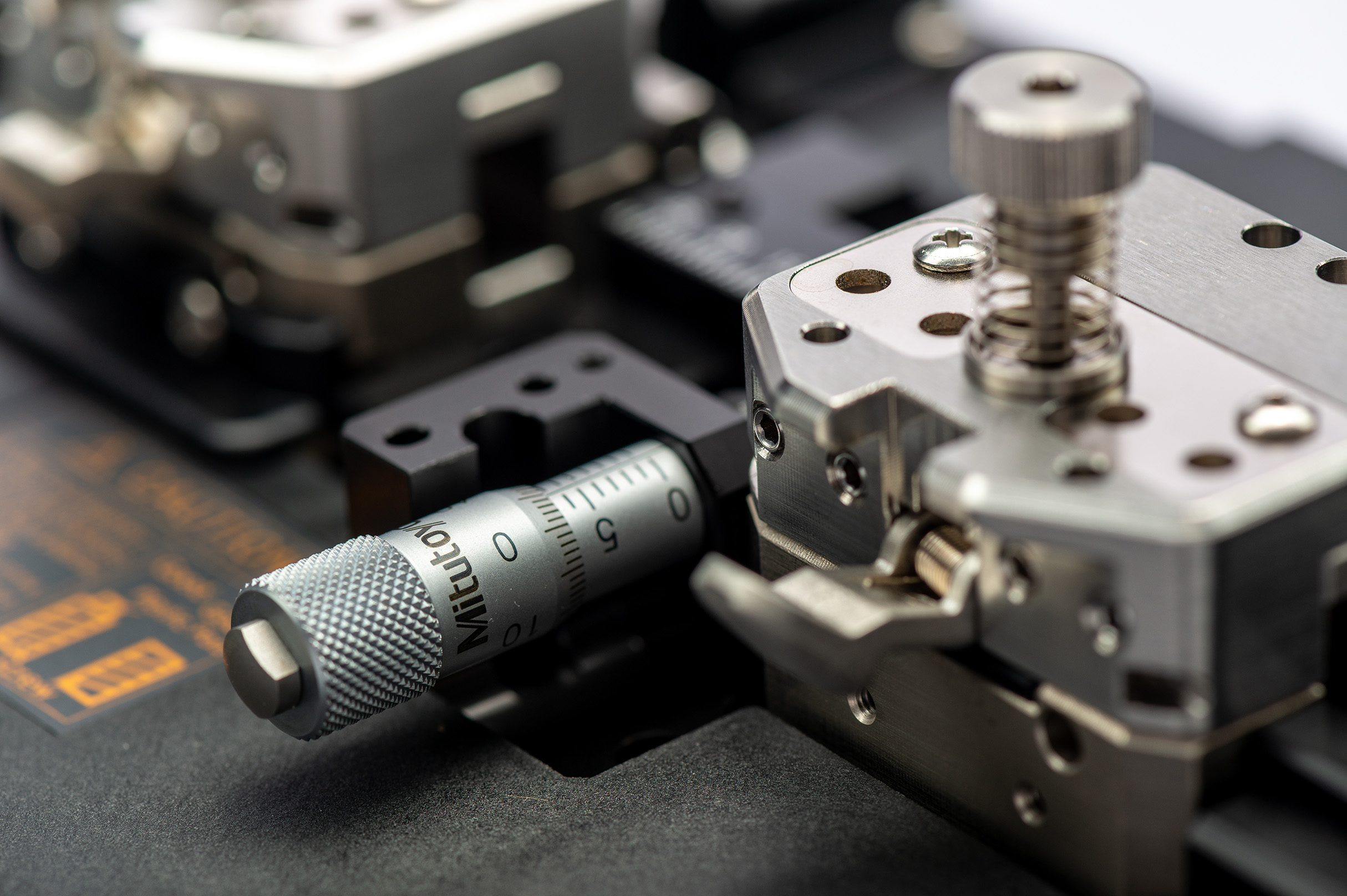

Для фиксации волокон используется система блоков со сменными вставками, а для повышения качества скола толстых волокон предусмотрен винт микрометрической поддержки. Прижим волокна – ручной, что оптимизирует стоимость устройства без потери ключевых функций. С помощью опционального адаптера скалыватель совместим с держателями серий FH-100-xxx и FH-110-xxx, позволяя напрямую переносить подготовленные волокна в сварочные аппараты 100P/100P+, минимизируя ручные манипуляции. Устройство оснащено сенсорным дисплеем, автоматическим контролем высоты лезвия и поддержкой RFID для интеллектуального выбора программ.
Ключевые особенности
- Работа с волокнами большого диаметра.
- Сменные вставки для разных диаметров и микрометрическая поддержка для толстых волокон.
- Опциональный адаптер для совместимости с держателями сварочных аппаратов 100P/100P+.
- Автоматический контроль высоты лезвия и установка натяжения волокна.
- TFT-дисплей и поддержка RFID-меток для автоматического выбора программы скола.
|
Применяемое волокно
|
Одиночное кварцевое оптическое волокно |
|
Диаметр оболочки
|
80 – 660 мкм |
|
Диаметр покрытия
|
81 – 3182 мкм |
|
Система фиксации
|
Блоки со сменными вставками, ручная поддержка |
|
Регулировка силы прижима
|
Магнитная (до 400 мкм) / Магнитная + винтовая (400–660 мкм) |
|
Диапазон натяжения
|
0 – 3000 гс |
|
Длина скола
|
30 – 75 мм |
|
Угол скола
|
0.2° (125 мкм) / 0.3° (400 мкм) / 0.4° (660 мкм) |
|
Ресурс лезвия
|
200 000 сколов (для оболочки 250 и 400 мкм) |
|
Габариты (ШхВхГ)
|
240 × 133 × 142 мм |
|
Вес
|
3.6 кг (без вставок) |
|
Электропитание
|
Сетевой адаптер (AC 100–240 В, 50/60 Гц, выход DC 19 В) |
|
Дисплей
|
Сенсорный TFT, 4.95 дюйма |
|
Интерфейсы
|
USB 2.0 mini B (для подключения к ПК) |
|
Поддержка RFID-метки
|
Да |
|
Количество режимов скола
|
10 (в памяти устройства) / 3 (выбор переключателем) |
|
Память устройства
|
100 режимов скола, журнал на 10 000 операций |
|
Условия эксплуатации
|
Температура: 0 – +40°C, влажность: 0 – 95% (без конденсации) |
|
Условия хранения
|
Температура: –40 – +80°C, влажность: 0 – 95% (без конденсации) |
|
Автоматические функции
|
Выбор режима по RFID, контроль высоты лезвия, установка натяжения |
|
Дополнительно
|
ПО для обновления прошивки и управления параметрами, совместимость с адаптером для держателей FH-серий |
