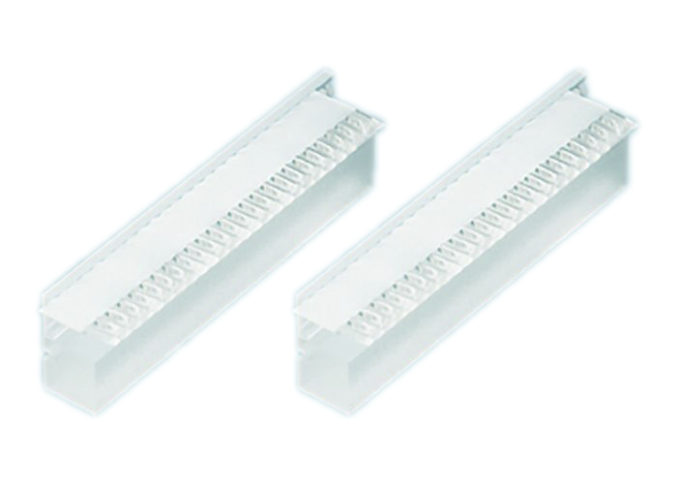

Система преобразования луча (BTS) для линеек диодных лазеров, имеющих до 19 излучателей: размер излучателя до 150 мкм, шаг 500 мкм.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.
Компания LIMO предлагает системы преобразования луча (BTS) для линеек лазерных диодов (максимальное количество излучателей 19). При этом максимальный размер излучателя 150 мкм, расстояние между излучателями 500 мкм.
Данный модуль применяется если необходимо сделать произведение радиуса пучка в фокусе на его угловую расходимость в дальнем поле (BPP) у диодных лазеров симметричным для лазеров со свободными выводом в волокно или в свободное пространство.
В состав модуля входит линза для коллимации быстрой оси (модель - FAC410), диагональный массив линз для поворота лучей на 90 ° и монтажная панель.
Информация для заказа
Просветляющее (AR) покрытие Код товара Примечания
790 - 990 нм, R<0.5% MOD000684 Расходимость оптимизирована для 808 нм
790 - 990 нм, R<0.5% MOD000685 Расходимость оптимизирована для 976 нм
Опции
Возможно нанесение покрытий по заказу клиента
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
S-NPH3 / S-TIH53 (Ohara) |
Длина
|
11.5 ± 0.1 мм |
Ширина
|
1.5 ± 0.1 мм |
Толщина
|
2.15 ± 0.1 мм |
Световой диаметр
|
10.0 x 0.7 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Заднее фокальное расстояние @ 808 нм
|
0.125 мм |
Шаг
|
0.5 мм |
Зазор
|
0.08 ± 0.01 мм |
Числовая апертура
|
FA: 0.6 SA: 0.08 |
Пропускание
|
> 98 % |
Оставшееся расхождение для быстрой оси
|
< 5.0 мрад |
