Система преобразования луча для линеек диодных лазеров, имеющих до 25 излучателей: размер излучателя до 200 мкм, шаг 400 мкм.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

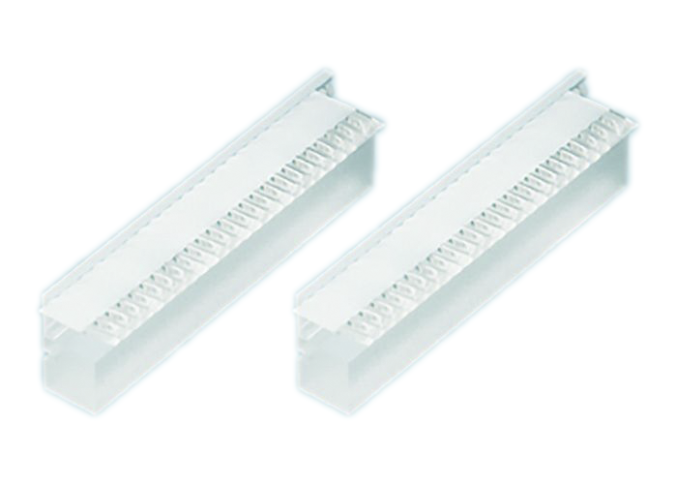

BTS(FAC365)-P0.4 - это модуль для преобразования луча, который оптимизирован под линейки лазерных диодов с максимальным числом излучателей до 25 штук. Максимально допустимый размер излучателя до 200 мкм, шаг 400 мкм.
Такая система используется, чтобы сделать произведение радиуса пучка в фокусе на его угловую расходимость в дальнем поле (BPP) у лазерных диодов симметричным для лазеров со свободными лучами или волоконным выводом.
Модуль использует линзу FAC365 для коллимации быстрой оси и диагональный массив линз для поворота лучей на 90 °, а также в состав входит монтажная пластина.
Информация для заказа
Просветляющее (AR) покрытие Код товара Примечания
790 - 990 нм, R<0.5% MOD000687 Расходимость оптимизирована для 808 нм
790 - 990 нм, R<0.5% MOD000672 Расходимость оптимизирована для 976 нм
Опции
По заказу возможно нанесение покрытия
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
S-TIH53 (Ohara) |
Длина
|
12.0 ± 0.1 мм |
Ширина
|
1.5 ± 0.1 мм |
Толщина
|
2.05 ± 0.1 мм |
Световой диаметр
|
10.5 x 0.55 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Заднее фокальное расстояние @ 808 нм
|
0.095 мм |
Шаг
|
0.4 мм |
Зазор
|
0.05 ± 0.01 мм |
Числовая апертура
|
FA: 0.5 SA: 0.06 |
Пропускание
|
> 98 % |
Оставшееся расхождение для быстрой оси
|
< 6 мрад |
