Компактная система преобразования луча (BTS) для линеек диодных лазеров, имеющих до 19 излучателей: размер излучателя до 150 мкм, шаг 500 мкм.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

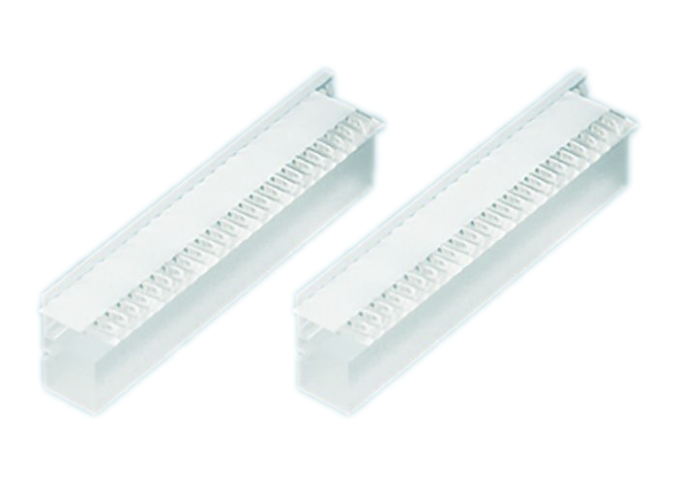

BTS(FAC286)-P0.5 - это миниатюрная система преобразования луча, специально разработанная для линеек лазерных диодов (в линейке до 19 излучателей, максимальный размер которых 150 мкм, шаг 500 мкм).
BTS применяется для того, чтобы сделать произведение радиуса пучка в фокусе на его угловую расходимость в дальнем поле (BPP) у лазерных диодов симметричным для лазеров со свободными лучами или волоконным выходом.
Система состоит из линзы для коллимации быстрой оси (модель FAC286), диагонального массива линз для поворота лучей на 90 ° и нижней монтажной панели.
Информация для заказа
Сохранившаяся расходимость для быстрой оси (FA)
Просветляющее (AR) покрытие < 7 мрад < 10 мрад < 13 мрад Примечания
600 - 700 нм, R<0.5% MOD000562 MOD000622 MOD000623 Расходимость измерена при 808 нм
785 - 810 нм, R<0.15% MOD000132 MOD000122 MOD000548 Расходимость измерена при 808 нм
965 - 990 нм, R<0.15% MOD000152 MOD000268 MOD000547 Расходимость измерена при 976 нм
790 - 990 нм, R<0.5% MOD000124 MOD000115 MOD000116 Расходимость оптимизирована для 808 нм
790 - 990 нм, R<0.5% MOD000151 MOD000117 MOD000546 Расходимость оптимизирована для 976 нм
1000 - 1600 нм, R<0.5% (сред.) MOD000352 MOD000283 MOD000284 Расходимость измерена при 976 нм
Данная система BTS с расходимостью для FA <7, 10 или 13 мрад можно применять для ввода излучения волокно диаметром 200, 400 или 600 мкм с числовой апертурой (NA) 0,22 (см. также BTS-HOC-системы для ввода излучения в волокно).
Опции
По заказу возможно нанесение покрытий
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
S-TIH53 (Ohara) |
Длина
|
11.5 ± 0.1 мм |
Ширина
|
1.0 ± 0.1 мм |
Толщина
|
1.9 ± 0.1 мм |
Световой диаметр
|
10.0 x 0.45 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Заднее фокальное расстояние @ 808 нм
|
0.09 мм |
Шаг
|
0.5 мм |
Зазор
|
0.05 ± 0.01 мм |
Числовая апертура
|
FA: 0.6 SA: 0.1 |
Пропускание
|
> 98 % |
