Компактная система преобразования луча для линеек диодных лазеров, имеющих до 25 излучателей: размер излучателя до 200 мкм, шаг 400 мкм.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

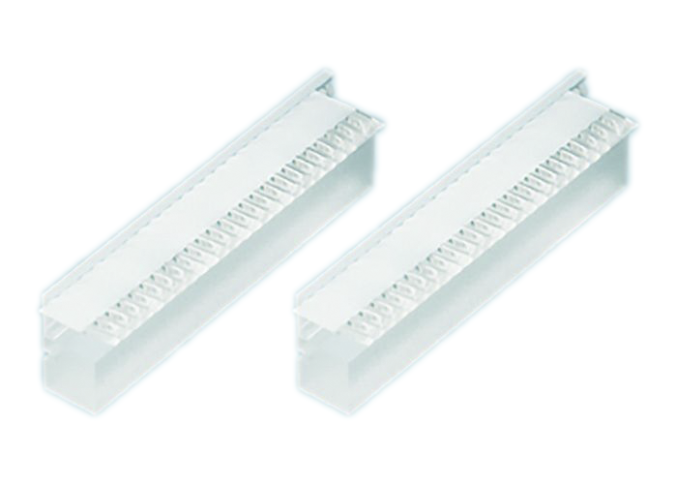

BTS(FAC286)-P0.4 - это малогабаритная система преобразования луча, которая специально разработана для линеек лазерных диодов, в состав которых входит до 25 излучателей, размер которых до 200 мкм, шаг 400 мкм.
Одно из применений модуля - это сделать произведение радиуса пучка в фокусе на его угловую расходимость в дальнем поле (BPP) у диодных лазеров симметричным для лазеров со свободными лучами или волоконным выходом.
Устройство основано на двух основных элементах - линзы FAC286 для коллимации быстрой оси и диагонального массива линз для поворота лучей на 90 °, а также в состав входит нижняя монтажная панель.
Информация для заказа
Остаточная расходимость для быстрой оси (FA)
Просветляющее (AR) покрытие < 7 мрад < 10 мрад < 13 мрад Примечания
790 - 990 нм, R<0.5% MOD000477 MOD000454 MOD000478 Расходимость оптимизирована для 808 нм
790 - 990 нм, R<0.5% MOD000678 MOD000679 MOD000680 Расходимость оптимизирована для 976 нм
BTS(FAC286)-P0.4 может также использоваться для ввода излучения в оптоволокно диаметром 200, 400 или 600 мкм с числовой апертурой (NA) 0,22 (см. также BTS-HOC-системы для ввода излучения в волокно).
Опции
Возможно нанесение покрытия
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
S-TIH53 (Ohara) |
Длина
|
12.0 ± 0.1 мм |
Ширина
|
1.0 ± 0.1 мм |
Толщина
|
1.9 ± 0.1 мм |
Световой диаметр
|
10.5 x 0.45 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Заднее фокальное расстояние @ 808 нм
|
0.09 мм |
Шаг
|
0.4 мм |
Зазор
|
0.05 ± 0.01 мм |
Числовая апертура
|
FA: 0.5 SA: 0.09 |
Пропускание
|
> 98 % |
