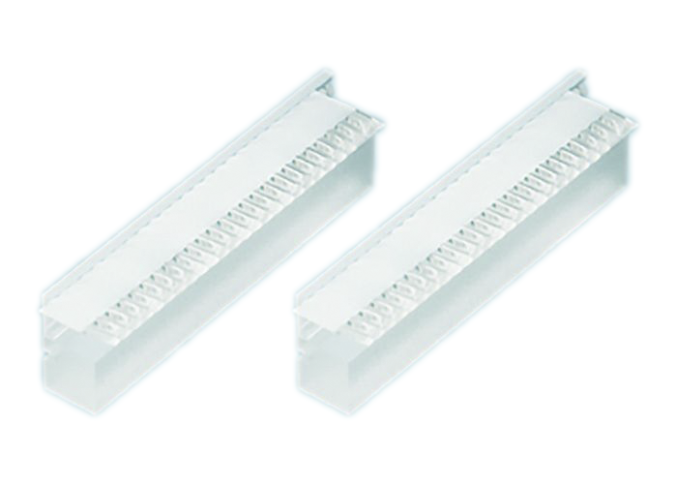

Система преобразования луча (BTS) для линеек диодных лазеров, имеющих до 50 излучателей.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.
BTS(FAC160)-P0.2_FS - это система преобразования луча, разработанная для диодных линеек с максимальным числом излучателей - 50 штук. При этом излучатель должен обладать следующими свойствами: размер излучателя до 100 мкм, шаг 200 мкм.
Устройство может найти применение для того, чтобы сделать произведение радиуса пучка в фокусе на его угловую расходимость в дальнем поле (BPP) у диодных лазеров симметричным для лазеров со свободными лучами или волоконным выходом.
Система состоит из линзы для коллимации быстрой оси FAC160, диагонального массива линз для поворота луча на 90 ° и монтажной панели. Вся оптика произведена из плавленого кварца, благодая чему модуль имеет высокий порог повреждения и выдерживает мощность 300 Вт или даже выше.
По заказу
Просветляющее (AR) покрытие - 940 - 998 нм, R<0.2%
Любое покрытие по индивидуальному заказу
Возможность выбрать шаг, например, 0.4 или 0.5 мм
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
Кварцевое стекло |
Длина
|
12 ± 0.1 мм |
Ширина
|
0.8 мм |
Толщина
|
2.06 ± 0.05 мм |
Световой диаметр
|
10.0 x 0.25 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Заднее фокальное расстояние @ 808 нм
|
0.034 мм |
Шаг
|
0.2 мм |
Зазор
|
0.0 ± 0.01 мм |
Числовая апертура
|
FA: 0.5 SA: 0.09 |
Пропускание
|
> 98 % |
Оставшееся расхождение для быстрой оси
|
< 12 мрад |
