Система позиционирования TRIPOD 52-6DoF

Система позиционирования TRIPOD 52-6DoF

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Механические характеристики

  • Диапазон перемещения
  • 31 мм (X); 31 мм (Y); 5 мм (Z)
  • Диапазон вращения
  • 17 (Θx); 19 (Θy); неограничен (Θz)
  • Максимальная нормальная нагрузка
  • 5 Н
  • Максимальная вертикальная нагрузка
  • 2.5 Н
  • Описание
  • Характеристики

Серия продуктов TRIPOD - это новые компактные и модульные многоосевые систем позиционирования от SmarAct, сочетающие последовательную и параллельную кинематику в гибридной конструкции. По сравнению с классическими гексаподами, которые ограничены в отношении вращения вокруг оси Z, TRIPOD обеспечивают возможность непрерывного вращения и высокую жесткость во всем рабочем диапазоне.

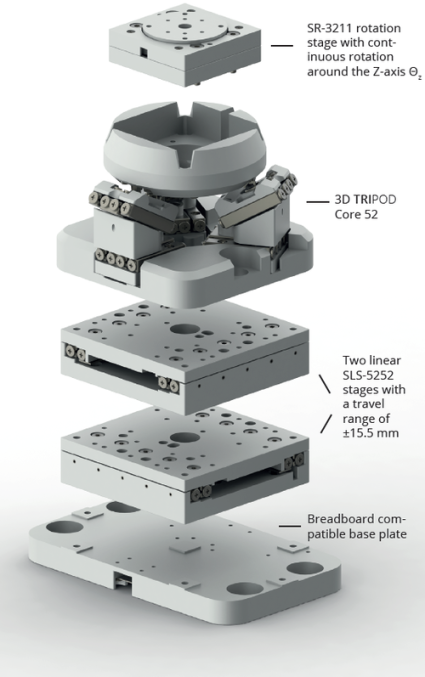

TRIPOD 52-6DoF совместим с модульной системой SLS-52. В его конструкцию входит наклонная платформа.

Расположение трех револьверных головок допускает крен и тангаж верхней пластины в диапазоне ± 8,5° для ,x, ± 9,5 ° для Θy и линейный сдвиг 5 мм по оси Z. Верхняя пластина включает в себя монтажный слот для поворотной платформы SR-3211, чтобы получить четвертую степень свободы. Нижняя пластина, напротив, допускает непосредственное крепление к монтажной плите или XY платформе, состоящей из двух линейных трансляторов SLS-52 (SLS-5282 и SLS-5252). В последнем случае система становится пятиосевой (5D) или вместе с SR-3211 шестиосевой (6D).

Особенности

  • Базовая конфигурация - 3 оси: две вращательные и одна трансляционная, максимальная конфигурация - 6D
  • Определяемая пользователем точка поворота
  • Высокое разрешение (1 нм/1 мкрад)

Опции по заказу

  • Модель для вакуума HV (10-6 мбар); UHV / UHVT (10-11 мбар)
  • Модель из немагнитных материалов (-NM)

Компания АО «ЛЛС»  поставляет продукцию SmarAct на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

Характеристики
  • Параметр
    Значение
  • Механические характеристики

  • Диапазон перемещения
    31 мм (X); 31 мм (Y); 5 мм (Z)
  • Диапазон вращения
    17 (Θx); 19 (Θy); неограничен (Θz)
  • Максимальная нормальная нагрузка
    5 Н
  • Максимальная вертикальная нагрузка
    2.5 Н
  • Размеры
    88 x 61 мм (64 x 61 мм без основания)
  • Высота платформы (над уровнем земли)
    81 мм
  • Вес
    ∼550 г
  • Обратная связь

  • Тип датчика
    S
  • Наименьший инкремент движения
    1 нм
  • Наименьший инкремент вращения
    1 мкрад
  • Повторяемость
    < ± 200 нм (на всем диапазоне перемещения), < ± 15 (1 мм линейного перемещения), < ± 10 мкрад (вращение)
